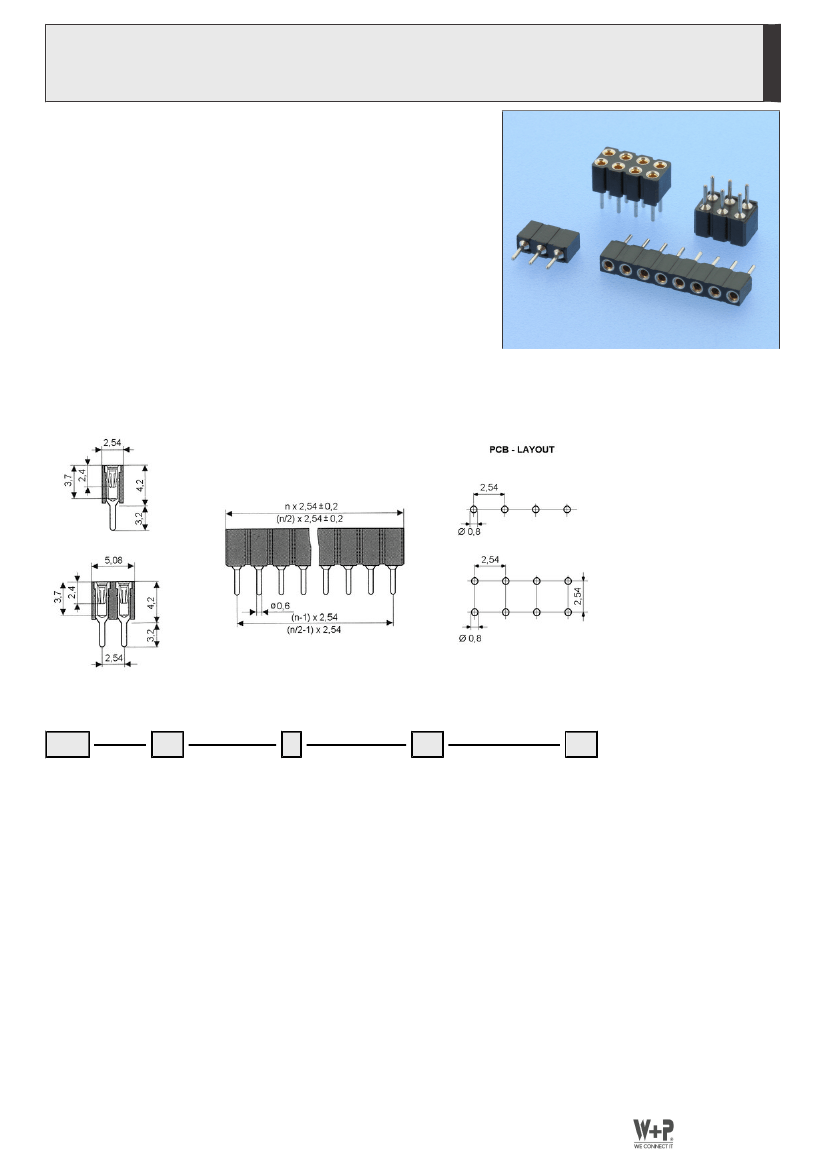

Präzisions-Buchsenleisten RM 2,54mm, gerade - BH 4,2mm
Precision Female Headers, 2.54mm Pitch, Straight – 4.2mm Profile
Technische Daten /
Technical Data
Isolierkörper
Thermoplast, nach UL94 V-0
Insulator
Thermoplastic, rated UL94 V-0
Kontaktmaterial
Hülse: Messing gedreht
Feder: 6-Lamellen-Clip, Beryllium-Kupfer
Contact Material
Sleeve: screw machined brass
Clip: 6-Finger-Clip, Beryllium-Copper
Kontaktoberfläche
Lt. Oberflächenoptionen, über Ni (1,3 ... 2,5µm)
Contact Surface
Acc. to options (see below), over Ni (1.3 ... 2.5µm)
Durchgangswiderstand
< 10 mΩ
Contact Resistance
< 10 mΩ
Isolationswiderstand
> 1000 MΩ
Insulation Resistance
> 1000 MΩ
Spannungsfestigkeit
1 kV RMS
Test Voltage
1 kV RMS
Nennstrom
3A
Current Rating
3A
Temperaturbereich
-55 °C ... +125 °C
Temperature Range
-55 °C ... +125 °C
Verarbeitung
Wellen- oder Reflow-Lötverfahren
Processing
Wave or reflow soldering
© W+P PRODUCTS
Einsetzbar für Rundstifte Ø0,65-0,85mm oder Vierkantstifte
0,635mm. Auf Anfrage für Rundstifte Ø0,40-0,56mm oder
Vierkantstifte 0,40x0,25mm erhältlich.
Accept round pins Ø0.65-0.85mm or 0.635mm square pins.
Also available on request for Ø0.40-0.56mm round pins or
0.40x0.25mm rectangular pins.
Series
Contacts
*
Rows
*
Sleeve Plating
Clip Plating
*
253
02
02-32
Einreihig
Single row
04-64
Zweireihig
Double row
1
1
Einreihig
Single row
2
Zweireihig
Double row
50
50
Hülse verzinnt
Tin plated sleeve
00
00
Feder vergoldet
Gold plated clip
10
Feder 0,25µm Gold (Option)
0.25µm gold plated clip (Option)
30
Feder 0,75µm Gold
0.75µm gold plated clip
50
Feder verzinnt
Tin plated clip
Auch in dreireihig lieferbar!
Triple row also available!
* Dies ist ein
Bestellbeispiel
-
bitte durch Ihre Spezifikationen ersetzen.
* This is an
order example
-
please replace by your specifications.
wppro.com/serie-XXX
wppro.com/series-XXX
Design- und technische Änderungen auch ohne vorherige Ankündigung vorbehalten.
Design and/or technical specifications may change without prior notice.
(+49) 5223 98507-0
sales@wppro.com
Informationen zum Wellen-Lötverfahren
Wave Soldering Information
Empfehlungen für das Wellenlötverfahren
Recommendations for Wave Soldering
Die Bauteile sollten bei einer Lötbadtemperatur von 260°C in max. 5 Sekunden verlötet werden.
Items should be soldered at a solder temperature of 260°C in 5 seconds max.

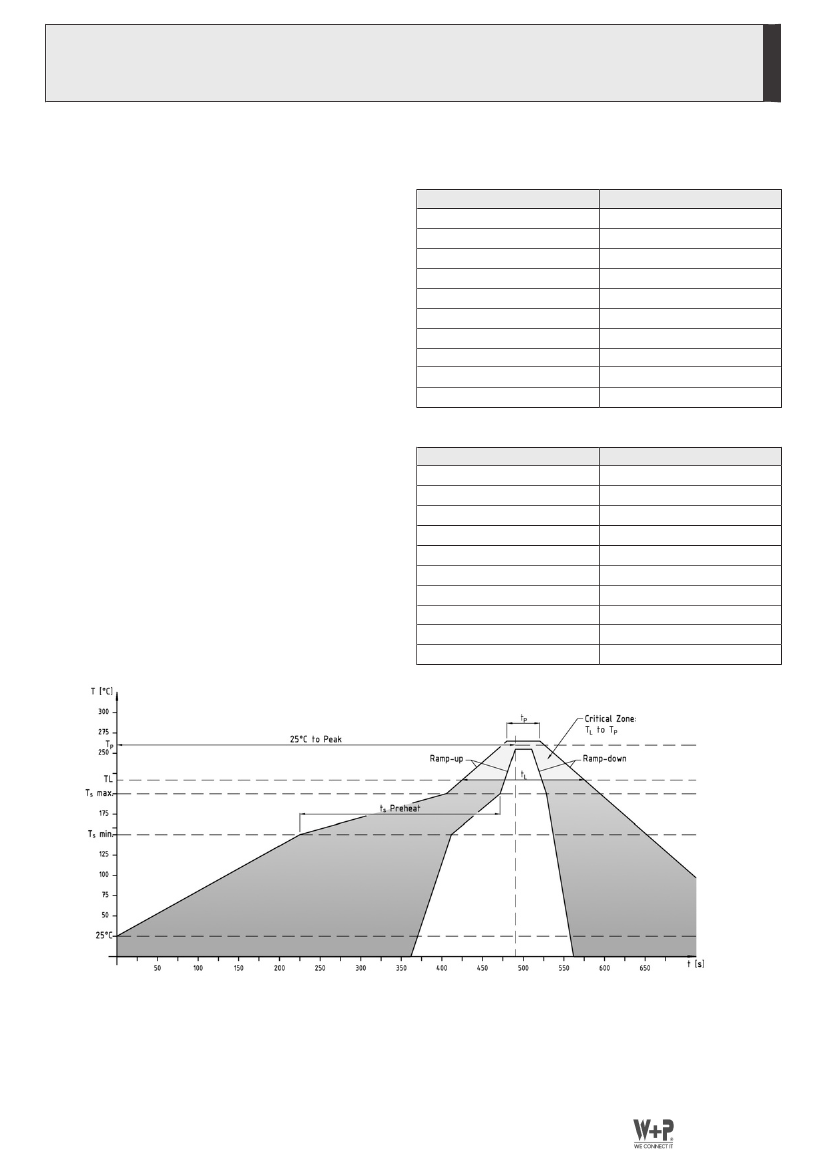

Empfohlenes Wellenlötprofil:
Recommended wave soldering profile:
wppro.com/serie-XXX
wppro.com/series-XXX
Design- und technische Änderungen auch ohne vorherige Ankündigung vorbehalten.
Design and/or technical specifications may change without prior notice.
(+49) 5223 98507-0
sales@wppro.com
Informationen zum Reflow-Lötverfahren
Reflow Soldering Information
Reflow-Lötempfehlung
Reflow Soldering Recommendation
Die Bauteile sollten gemäß folgendem Temperatur-Profil in Anlehnung an die
IPC/JEDEC J-STD-020C für bleifreies Löten im Reflow-Verfahren verarbeitet
werden (Maximalwerte).
Profileigenschaft
Temperatur Minimum T
S
min
Temperatur Maximum T
S
max
Dauer T
S
min – T
S
max
Temperatur Lötbereich T
L
Verweildauer oberhalb T
L
Ramp-Up Rate T
S
max – T
P
Höchsttemperatur T
P
Dauer Höchsttemperatur
Ramp-Down Rate T
P
max – T
S
min
Dauer 25 °C – Höchsttemperatur T
P
Kennwert
150 °C
200 °C
60 – 180s
217 °C
60 – 180s
max. 3 °C / s
260±5 °C
20 – 40s
6 °C / s
max. 8m
Items should be soldered according to IPC/JEDEC J-STD-020C temperature
profile for leadfree reflow soldering (maximum values).
Profile Feature
Minimum Temperature T
S
min
Maximum Temperatur T
S
max
Duration T
S
min – T
S
max
Soldering Range Temperature T
L
Duration above T
L
Ramp-Up Rate T
S
max – T
P
Peak Temperature T
P
Duration Peak Temperature
Ramp-Down Rate T
P
max – T
S
min
Duration 25°C - Peak Temp. T
P
Key Values
150 °C
200 °C
60 – 180s
217 °C
60 – 180s
max. 3 °C / s
260±5 °C
20 – 40s
6 °C / s
max. 8min
wppro.com/serie-XXX
wppro.com/series-XXX
Design- und technische Änderungen auch ohne vorherige Ankündigung vorbehalten.
Design and/or technical specifications may change without prior notice.
(+49) 5223 98507-0
sales@wppro.com
