Part Number

Search

3431-620T02TC

Description
34 CONTACT(S), MALE, STRAIGHT TWO PART BOARD CONNECTOR, SOLDER
CategoryThe connector    The connector
File Size839KB,4 Pages
Manufacturer3M
Websitehttp://3M.com/esd
Download Datasheet Parametric View All

3431-620T02TC Overview

34 CONTACT(S), MALE, STRAIGHT TWO PART BOARD CONNECTOR, SOLDER

3431-620T02TC Parametric

Parameter NameAttribute value
Is it Rohs certified?incompatible
Maker3M
Reach Compliance Codeunknown
Other features3M, POLARIZED
Board mount optionsHOLE .099-.111
body width0.34 inch
subject depth0.685 inch
body length2.46 inch
Connector typeBOARD CONNECTOR
Contact to complete cooperationGOLD (30) OVER NICKEL (100)
Contact completed and terminatedTin/Lead (Sn/Pb) - with Nickel (Ni) barrier
Contact point genderMALE
Contact materialCOPPER ALLOY
contact modeRECTANGULAR
Contact styleSQ PIN-SKT
DIN complianceNO
Dielectric withstand voltage1400VAC V
Filter functionNO
IEC complianceNO
Insulation resistance1000000000 Ω
Insulator colorBLACK
JESD-609 codee0
MIL complianceNO
Manufacturer's serial number3000
Plug contact pitch0.1 inch
Match contact row spacing0.1 inch
Mixed contactsNO
Installation option 1LATCH & EJECT
Installation option 2LOCKING
Installation methodSTRAIGHT
Installation typeBOARD
Number of connectorsONE
PCB row number2
Number of rows loaded2
Maximum operating temperature105 °C
Minimum operating temperature-55 °C
OptionsGENERAL PURPOSE
PCB contact patternRECTANGULAR
PCB contact row spacing2.54 mm
Plating thickness30u inch
polarization keyPOLARIZED HOUSING
Rated current (signal)1 A
GuidelineUL
reliabilityCOMMERCIAL
Terminal length0.175 inch
Terminal pitch2.54 mm
Termination typeSOLDER
Total number of contacts34
UL Flammability Code94V-0
Base Number Matches1
8
7
6
5
4
3
* MILITARY (WITH 3M'S N3518 POLARIZING KEY)
AND CENTERBUMP POLARIZATION.
* OPTIONAL EJECTOR LATCHES.
* MOUNTING HOLES FOR SECURING HEADER TO BOARD.
* DEPENDABLE EYE-OF-THE NEEDLE PIN DESIGN.
* OPTIONAL POLARIZING POSTS AVAILABLE.
* HIGH TERMERATURE INSULATOR.
2
NOTES
1
1. REGULATORY INFORMATION:
ROHS COMPLIANT. SEE THE
REGULATORY INFORMATION
APPENDIX (RIA) IN THE
"ROHS COMPLIANCE" SECTION
OF WWW.3MCONNECTORS.COM FOR
COMPLIANCE INFORMATION.
2 IN THE EVENT OF CONFLICT
BETWEEN THIS DATA AND THAT
CONTAINED IN THE PRODUCT
SPECIFICATION, THE PRODUCT
SPECIFICATION TAKES PRECEDENT.
3

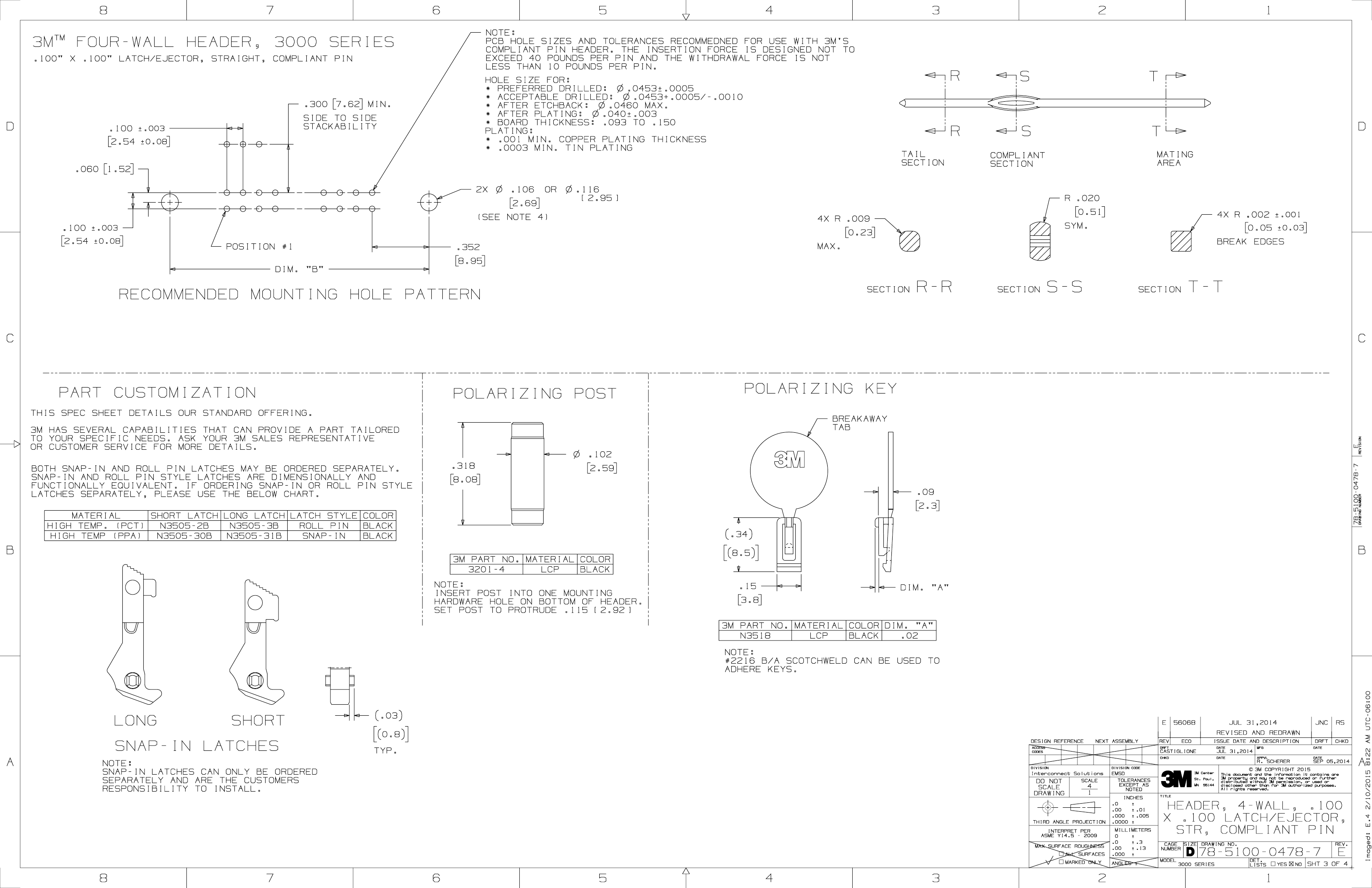

NOTCHES A & C WILL ACCOMODATE
3M POLARIZING KEY: N3518.

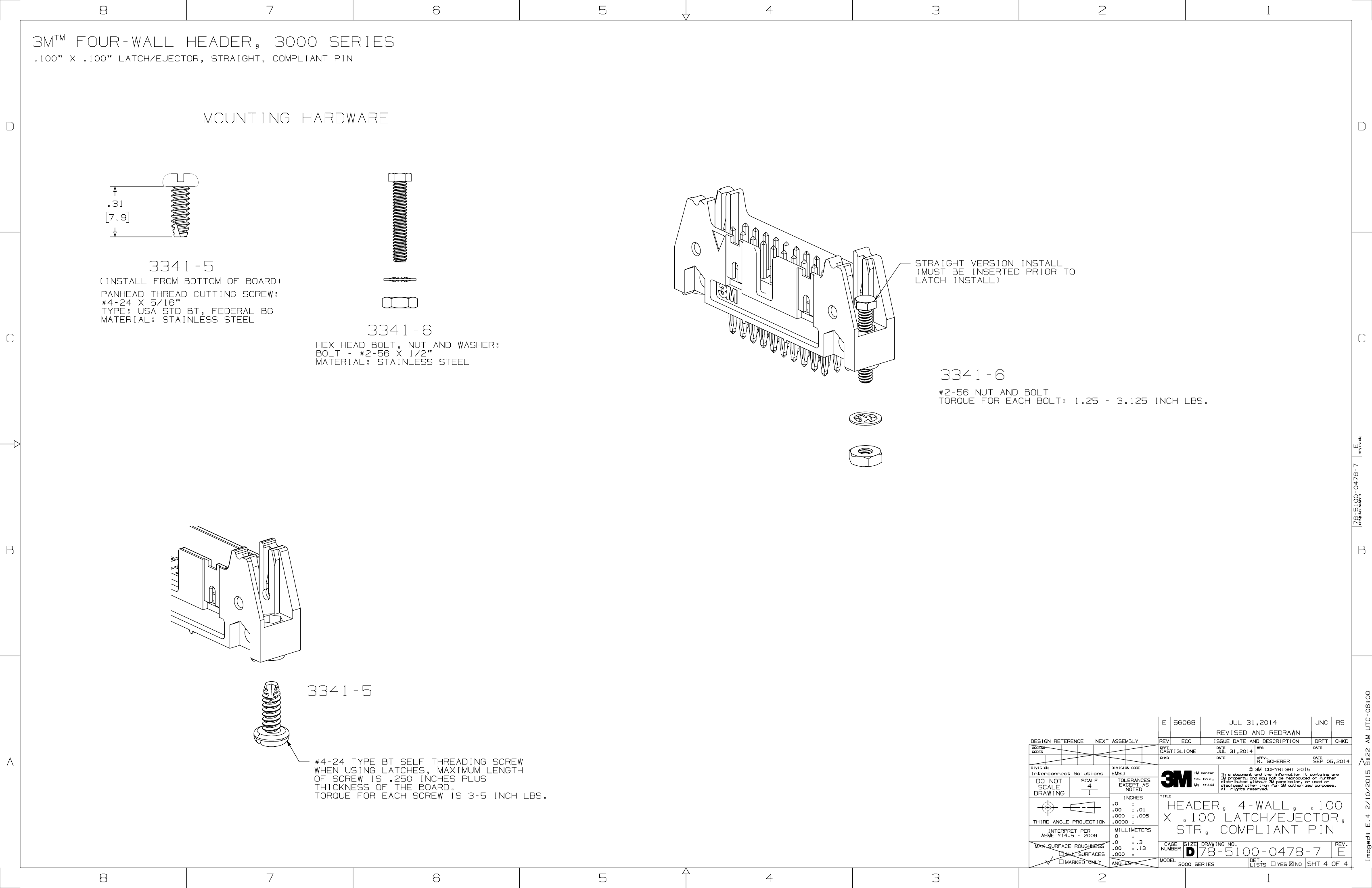

MOUNTING HARDWARE:
REAR ENTRY:
#4-24 THREAD CUTTING SCREW
(3M PART #3341-5) WITH
.116 [2.95] MOUNTING HOLE.
FRONT ENTRY:
(PRIOR TO INSTALLATION OF LATCH)
#2-56 BOLT AND NUT (3M PART
#3341-6) WITH
.106 [2.69]
MOUNTING HOLE.
3M
TM

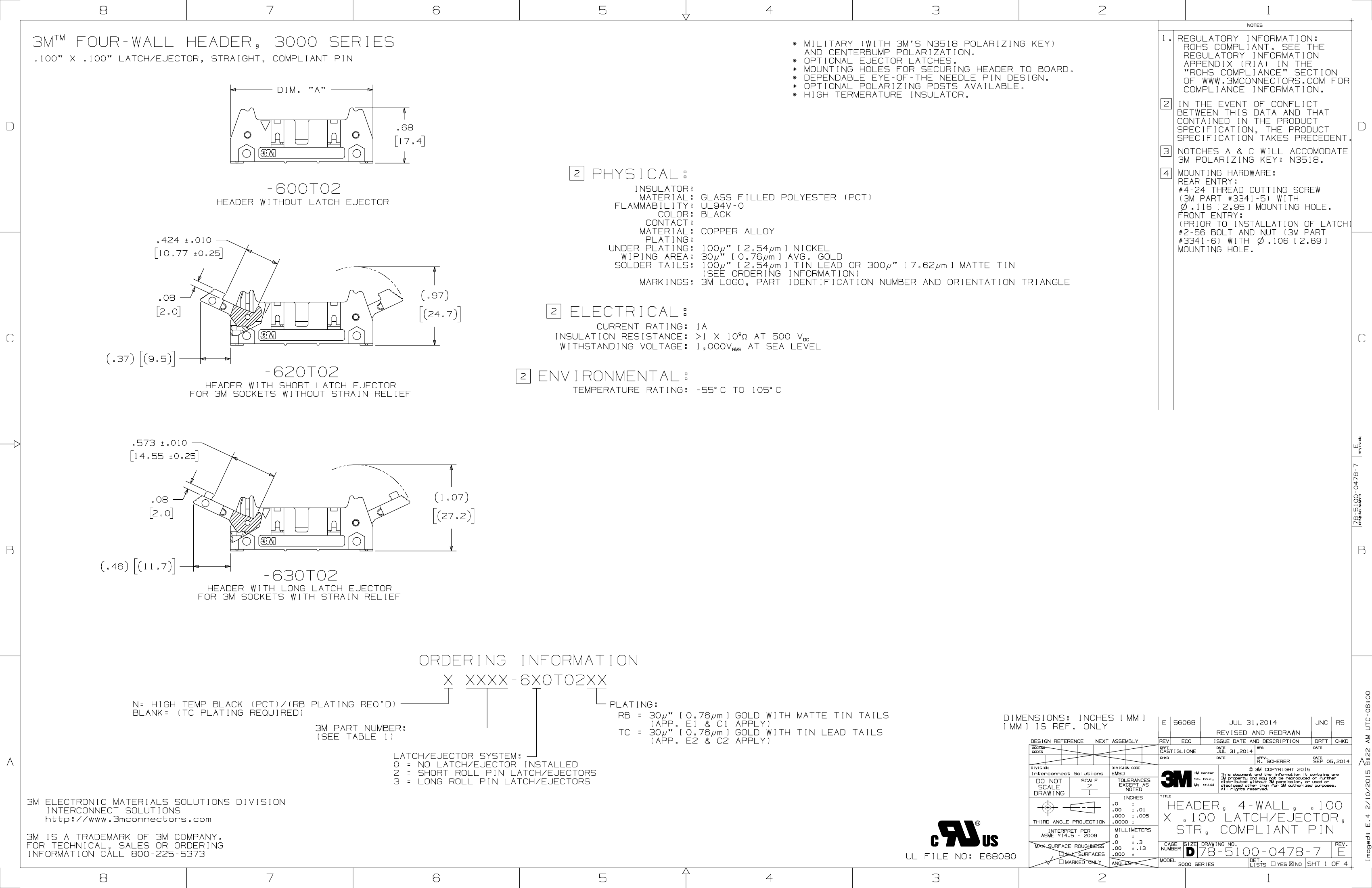

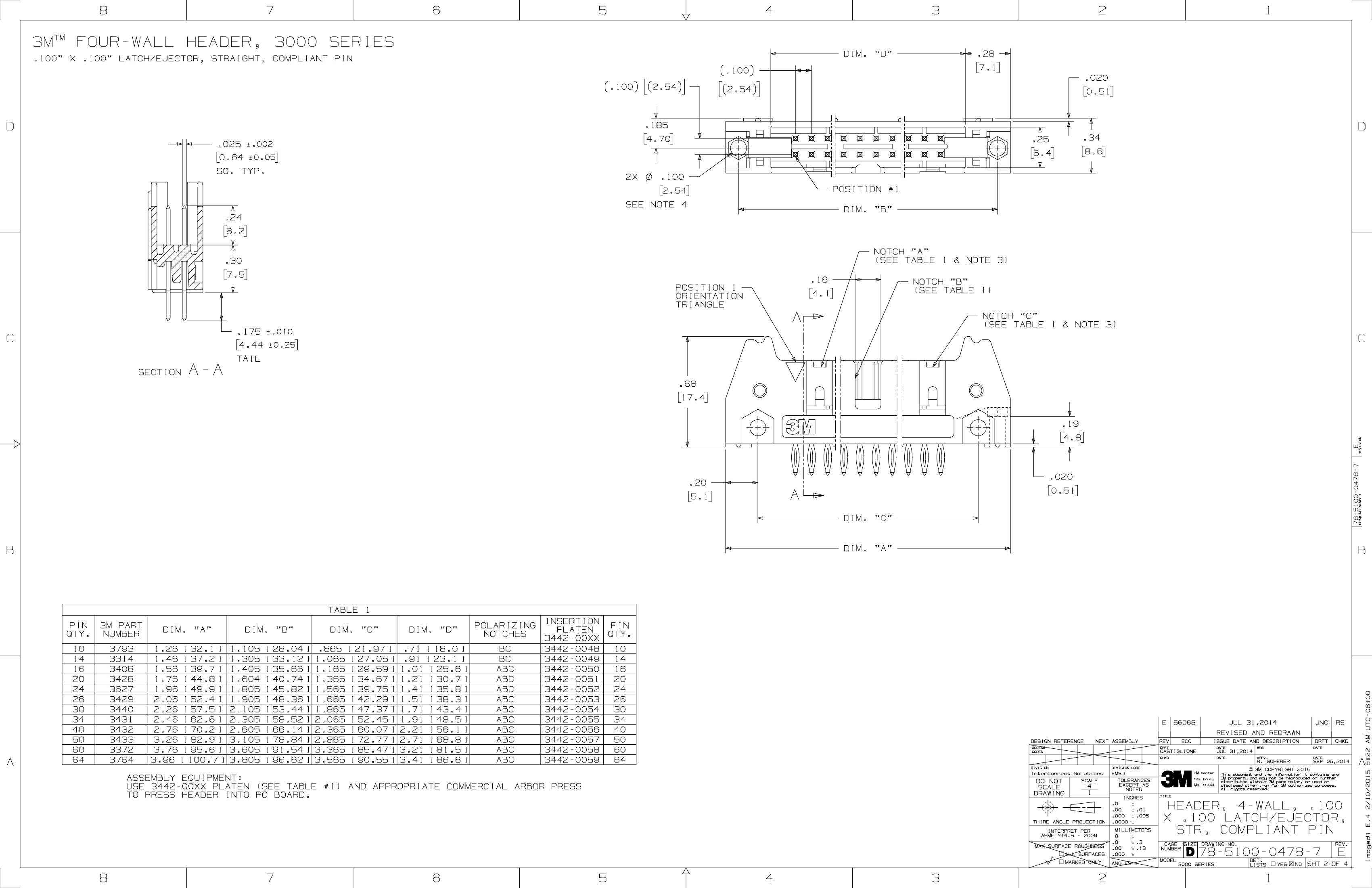

FOUR-WALL HEADER, 3000 SERIES
DIM. "A"
.100" X .100" LATCH/EJECTOR, STRAIGHT, COMPLIANT PIN
D
.68
17.4
D
2
PHYSICAL:
INSULATOR:
MATERIAL:
FLAMMABILITY:
COLOR:
CONTACT:
MATERIAL:
PLATING:
UNDER PLATING:
WIPING AREA:
SOLDER TAILS:
GLASS FILLED POLYESTER (PCT)
UL94V-0
BLACK
COPPER ALLOY
4
-600T02
HEADER WITHOUT LATCH EJECTOR
.424
10.77
.010
0.25
100 " [2.54 m] NICKEL
30 " [0.76 m] AVG. GOLD
100 " [2.54 m] TIN LEAD OR 300 " [7.62 m] MATTE TIN
(SEE ORDERING INFORMATION)
MARKINGS: 3M LOGO, PART IDENTIFICATION NUMBER AND ORIENTATION TRIANGLE
.08
2.0
.97
24.7
2
ELECTRICAL:
C
C
.37
9.5
CURRENT RATING: 1A
INSULATION RESISTANCE: >1 X 10
9
AT 500 V
DC
WITHSTANDING VOLTAGE: 1,000V
RMS
AT SEA LEVEL
-620T02
HEADER WITH SHORT LATCH EJECTOR
FOR 3M SOCKETS WITHOUT STRAIN RELIEF
2
ENVIRONMENTAL:
TEMPERATURE RATING: -55 C TO 105 C
14.55
0.25
.08
2.0
1.07
27.2
B
.46
11.7
-630T02
HEADER WITH LONG LATCH EJECTOR
FOR 3M SOCKETS WITH STRAIN RELIEF
ORDERING INFORMATION
X XXXX-6X0T02XX
N= HIGH TEMP BLACK (PCT)/(RB PLATING REQ'D)
BLANK= (TC PLATING REQUIRED)
3M PART NUMBER:
(SEE TABLE 1)
PLATING:
RB = 30 " [0.76
(APP. E1 &
TC = 30 " [0.76
(APP. E2 &
m]
C1
m]
C2
GOLD WITH MATTE TIN TAILS
APPLY)
GOLD WITH TIN LEAD TAILS
APPLY)
DIMENSIONS: INCHES [MM]
[MM] IS REF. ONLY
DESIGN REFERENCE
ACCESS
CODES
78-5100-0478-7
E
REV
DRFT
B
DRAWING NUMBER
E
56068
ECO
.573
.010
REVISION
JUL 31,2014
REVISED AND REDRAWN
ISSUE DATE AND DESCRIPTION
DATE
MFG
JNC
DRFT
DATE
DATE
RS
CHKD
NEXT ASSEMBLY
A
LATCH/EJECTOR SYSTEM:
0 = NO LATCH/EJECTOR INSTALLED
2 = SHORT ROLL PIN LATCH/EJECTORS
3 = LONG ROLL PIN LATCH/EJECTORS
3M ELECTRONIC MATERIALS SOLUTIONS DIVISION
INTERCONNECT SOLUTIONS
http://www.3mconnectors.com
3M IS A TRADEMARK OF 3M COMPANY.
FOR TECHNICAL, SALES OR ORDERING
INFORMATION CALL 800-225-5373
CASTIGLIONE
CHKD
JUL 31,2014
DATE
APPVL
R. SCHERER
DIVISION
DIVISION CODE
SEP 05,2014
Interconnect Solutions
EMSD
TOLERANCES
EXCEPT AS
NOTED
INCHES
.0
.00
.000
.0000
.01
.005
TITLE
3M Center
St. Paul,
MN
DO
NOT
SCALE
DRAWING
SCALE
2
1
55144
C
3M COPYRIGHT 2015
This document and the information it contains are
3M
property and may not be reproduced or further
distributed without 3M permission, or used or
disclosed other than for 3M authorized purposes.
All rights reserved.
A
R
THIRD ANGLE PROJECTION
INTERPRET PER
ASME Y14.5 - 2009
MAX SURFACE ROUGHNESS
UL FILE NO: E68080
ALL SURFACES
MARKED ONLY
MILLIMETERS
0
.0
.3
.00
.13
.000
ANGLES
HEADER, 4-WALL, .100
X .100 LATCH/EJECTOR,
STR, COMPLIANT PIN
CAGE SIZE DRAWING NO.
NUMBER
MODEL
REV.
78-5100-0478-7
DET.
LISTS
YES
NO
E
3000 SERIES
SHT 1 OF 4
8
7
6
5
4
3
2
1
Imaged: E.4 2/10/2015 8:22 AM UTC-06:00
