SECTION
SCALE
5:1
A-A
C
SECTION
SCALE
5:1
B-B
4,1
3,8
B
0,7
SECTION
OBSOLETE
ESTANHADO/TIN PLATED
PRÉ ESTANHADO/PRE TIN
ESTANHADO/TIN PLATED
LATÃO / BRASS
LATÃO / BRASS
BRONZE FOSF./PHOSP BRONZE
LATÃO / BRASS
BRONZE FOSF./PHOSP BRONZE
LATÃO / BRASS
880645 -9
880645 -6
880645 -4
880645 -3
880645 -2
880645 -1
B
Y-Y
OBSOLETE
ESTANHADO/TIN PLATED
INS.RANGE
WIRE RANGE
>1,0-2,5mm²
THIS DRAWING IS A CONTROLLED DOCUMENT.
DIMENSIONS:
mm
TOLERANCES UNLESS
OTHERWISE SPECIFIED:
A
PERSPECTIVE VIEWS
SCALE 2:1
1470-19 (3/13)
MATERIAL
0
1
2
3
4
ANGLES
PLC
PLC
PLC
PLC
PLC
-
0,3
0,1
-
-
16JUL2012
NCLAPRESA
CHK
16JUL2012
JRGOLDSCHMIDT
APVD
16JUL2012
-
DWN
PRODUCT SPEC
APPLICATION SPEC
FINISH
MATERIAL
NAME
PART NUMBER
TE Connectivity
-
SEE TABLE
-
FINISH
30'
SEE TABLE
-
WEIGHT
-
-
Customer Drawing
A3
00779
SIZE
CAGE CODE
-

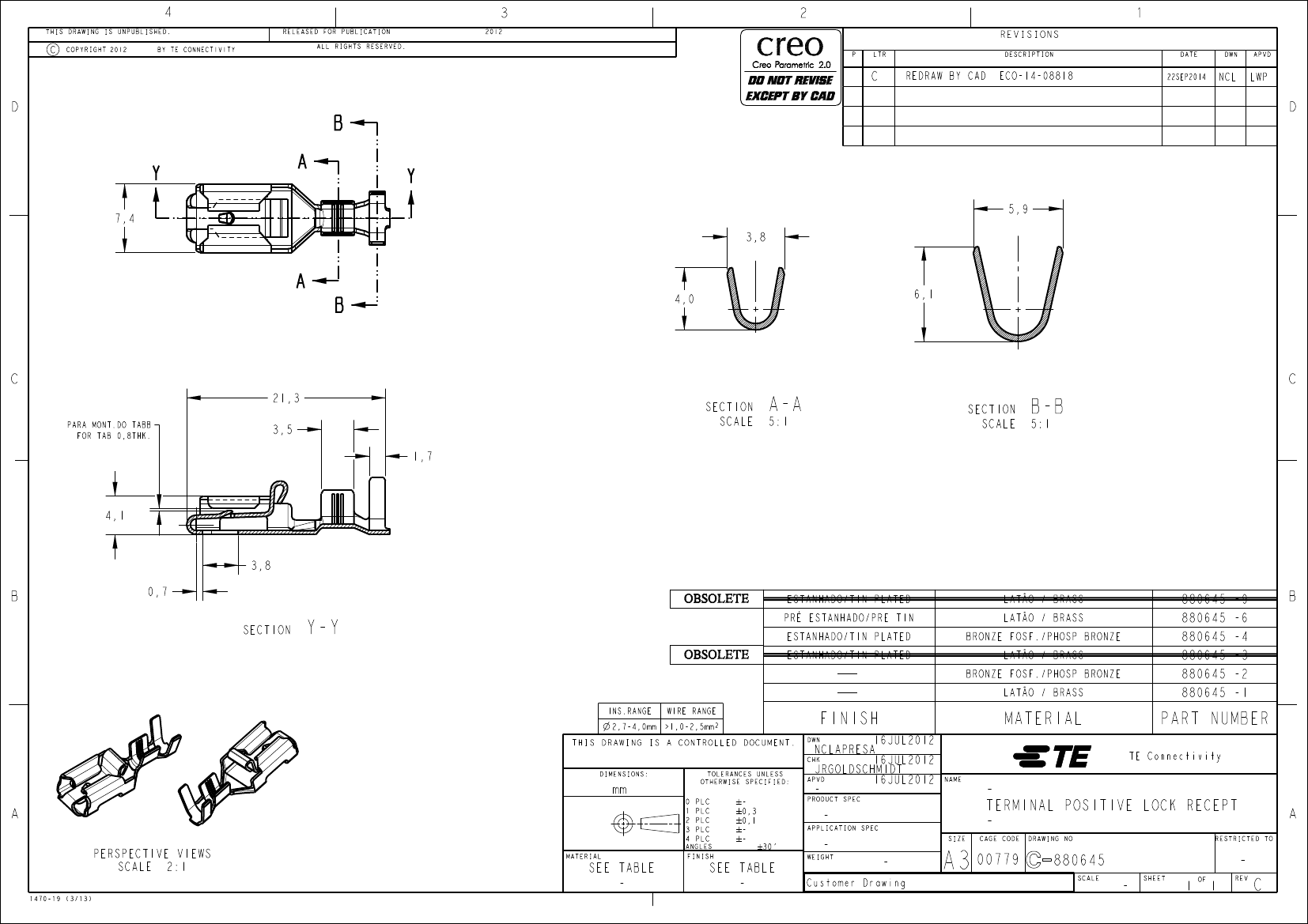

TERMINAL POSITIVE LOCK RECEPT
-
DRAWING NO
A
RESTRICTED TO
880645
