CONREVMCX002-L

Description
RF connector RP-mcx fml right angle pcb mnt-extd.
CategoryThe connector
File Size119KB,1 Pages
ManufacturerConnector City
Environmental Compliance
Download Datasheet View All

CONREVMCX002-L Online Shopping

Suppliers Part Number Price MOQ In stock
CONREVMCX002-L - - View Buy Now

CONREVMCX002-L Overview

RF connector RP-mcx fml right angle pcb mnt-extd.

1
2
3
4
D
Description
Body
Pin
Insulation
Nut
Washer
Material
Brass
PH Bronze
Teflon
Brass
Brass
Finish
Gold
Gold
Teflon
Gold
Gold
D
SIDE VIEW
BACK VIEW
0.535
(13.60)
FLAT 0.173
(4.40)
S0.236
(6.00)
0.217
(5.50)
0.370
(9.40)
0.154
(3.90)
0.110
(2.8)
C
C
10-56UNS-2A
THREADS
0.035
(0.90)
0.165
(4.20)
S0.236
(6.00)
0.035
(0.90)
B
RECOMMENDED MOUNTING
HOLE
RECOMMENDED FOOTPRINT
0.100
0.100
FLAT 0.173
(4.40)
H0.250
(6.35)
NUT
WASHER
B
10-56UNS-2B
THREADS
0.200
Ø0.04
Ø0.187
(4.75)
0.020
(0.50)
0.055
(1.40)
A
A
4-Ø0.051
Title

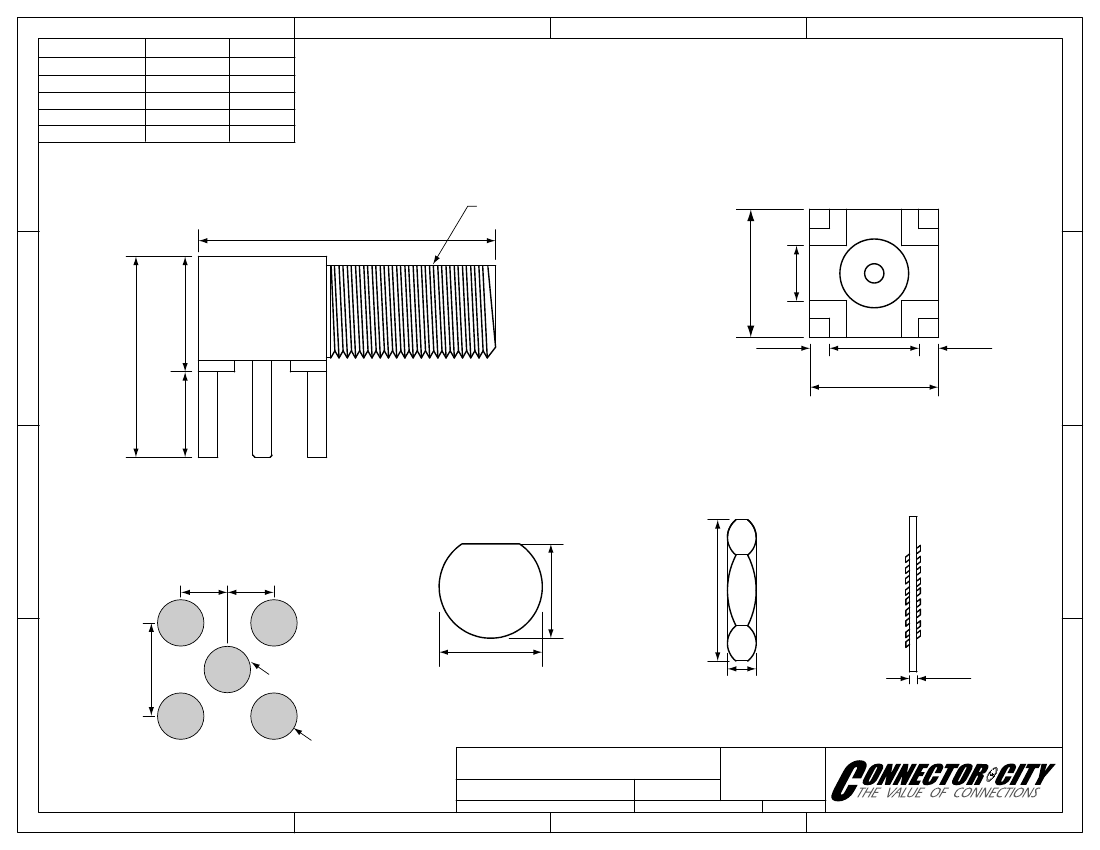

RP-MCX FEMALE RIGHT ANGLE
PCB MOUNT - EXTENDED
CONREVMCX002-L
INCHES (mm)
Part No.
Revision:
1.0
Date:
6/11/2007
CONNECTOR CITY
159 ORT LANE
MERLIN, OR 97532
PH (541)-471-6256
FAX (541)-471-6251
Dimensions:
Sheet 1 of 1
