Liegende Lichtleiter
Liegende Leiterplatten-montierbare Lichtleiter von MENTOR kommen in der pro-
fessionellen Elektronikentwicklung zum Einsatz, wenn die Abstrahlfläche in der
Frontplatte im rechten Winkel zur Leiterplatte platziert werden soll. Ihre Fixierung
auf der Leiterplatte erfolgt i. d. R. durch Einpresszapfen.
Horizontal light Guides
Horizontal PCB mounted light guides from MENTOR are used in electronic products
that call for light to be emitted from a panel that is positioned at right angles to
the circuit board. They are fitted to the circuit board by using push-fit lugs.
Variantenvielfalt
MENTOR bietet mit dem Sortiment an liegenden Lichtleitern vielfältigste Lösungen.
Einzel- ebenso wie Mehrfach-Lichtleiter in ein-, zwei-, drei- und vierreihige Versi-
onen mit bis zu 40-facher Anzeige. Neben klassischen runden Ausführungen mit
Ø3mm oder Bargraph-Anzeigen mit Abstrahlflächen von 2 x 5 mm, sind vielfältige
miniaturisierte Ausführungen erhältlich. NEU sind die miniaturisierten Ausfüh-
rungen mit quadratischer Abstrahlfläche. Alle Ausführungen sind in unterschied-
lichsten Längen verfügbar.
Unlimited variety options
MENTOR offers a wide assortment of horizontal light guides. As well as single
light guides, multiple light guides are available in several variations of one, two,
three and four-rows high up to 10 columns wide to provide up to 40-way displays.
In addition to classic round designs with round Ø3mm elements or rectangular
bar graph indicators with surfaces of 2 x 5 mm, various miniaturised designs are
available. The newest versions are the miniaturised horizontal light guides with
square display heads. All designs are offered with a choice of several standard
lengths and custom lengths are also easily achievable.
Design
Da Lichtleiter immer an der Schnittstelle nach außen wirken, haben sie Einfluss
auf das Gerätedesign. Die liegenden Lichtleiter mit runden und quadratischen
Abstrahlflächen bieten hier ebenso, wie die Ausführungen mit rechteckiger
Abstrahlfläche (Bargraph), vielfältige ästhetische Optionen. Ein hervorragendes
Lichtbild gewährleistet dabei immer eine qualitativ hochwertige Visualisierung.
Design
Light guides form a key function in the human interface with a product, so their
appearance and optical quality have a huge influence on aesthetics and overall per-
ceptions. The options of horizontal light guides with square, round or rectangular
displays provide design engineers with ultimate flexibility. MENTOR light guides are
visibly superior, premium-quality precision optics that will enhance the appearance
of any electronic device.
Sonderausführungen
Auch in den Fällen, in denen eine kundenspezifische Ausführung die beste Lösung
darstellt, bieten MENTOR vielfältige Optionen. Gerade ein spezielles Längenmaß
(Maß A) ist in vielen Fällen einfach und ohne bzw. mit nur minimalen Werkzeugko-
sten realisierbar. Ebenso möglich sind andere Kopfformen und -größen oder farbige
Lichtleiter. Mehr zu den vielfältigen Möglichkeiten kundenspezifischer Lösungen
finden Sie auf Seite 38.
Custom solutions
Despite the breadth of options in the standard MENTOR light guide offer, there
will inevitably be instances when a custom solution is called for. Often, only a
dimensional modification (normally Length A) is required. Usually, this can be
easily delivered with little or no tooling cost and with a very modest MOQ. Other
modifications such as different head shapes, dimensions or self-colouring are all
possible. More information on the diverse possibilities of customised solutions is
provided on page 38.
18

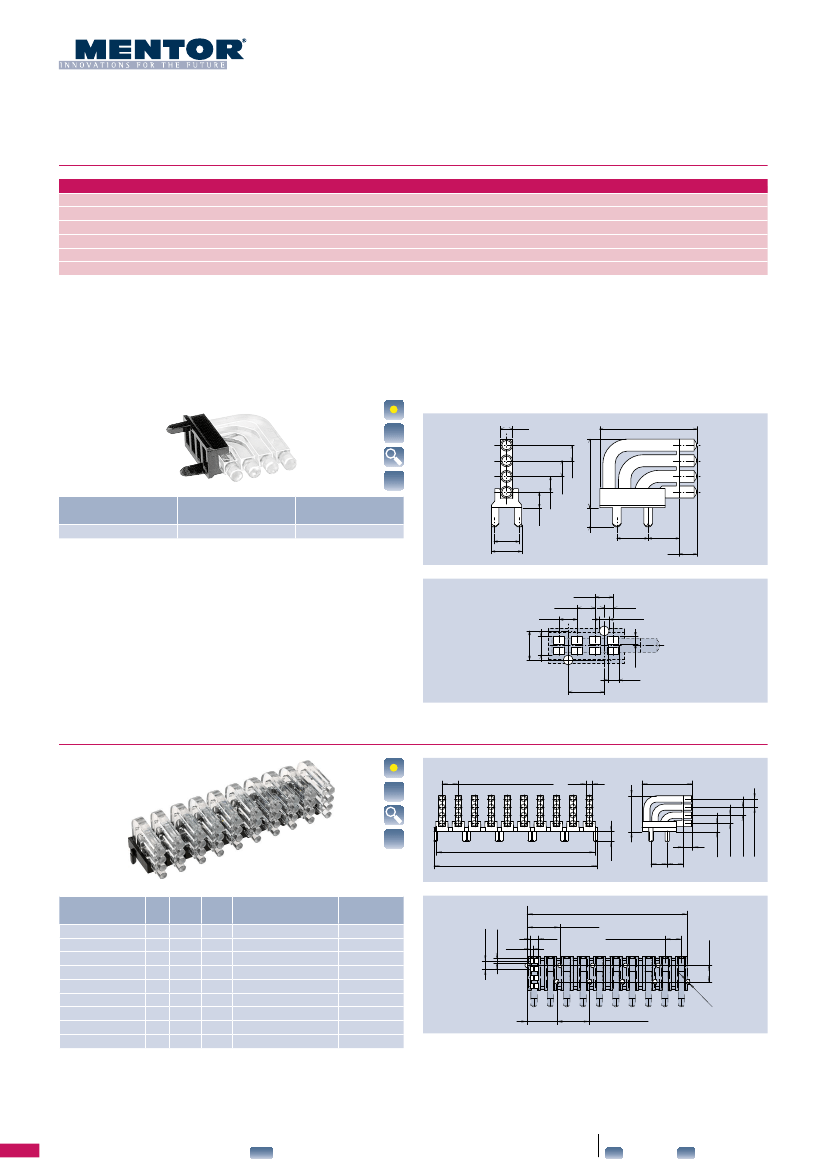

Miniatur Mehrfach-Lichtleiter,
liegend Ø2mm
Allgemeine Hinweise und Technische Daten
Allgemeine Hinweise: siehe Seite 69
Technische Daten LEDs: siehe Seite 67
LL-Werkstoff: PC glasklar UL94
Blende-Werkstoff: PC schwarz UL94
Umgebungstemperatur: -40°C ... +85°C
ESD-Schutz: <6kV
Der Lichtleiter ist für den Einsatz von CHIPLEDs der Bauform 0805 oder kleinerer
Bauformen ausgelegt und ist anreihbar im Rastermaß von 5,08mm. Das System
ist mit einer Blende versehen, um Überstrahlungen zu vermeiden, sodass auch
gemischte Farben möglich sind. Die Blende gewährleistet den Festsitz des Lichtlei-
ters und fixiert diesen über zwei Einpresszapfen in der Leiterkarte. Die Länge A des
Lichtleiters ist variabel von 2,8-12,8mm lieferbar. Alternativ zur 4-fach-Anzeige
ist mit gleicher Qualität der Baustein 1-fach, 2-fach und 3-fach bis 40-fach im
entsprechenden Rastermaß lieferbar.
2.54
5.08
Miniature Multiple Light Guides,
horizontal Ø2mm
General Remarks and Technical Data
General Remarks: see page 69
Technical Data LEDs: see page 67
LL-Material: PC clear UL94
Diaphragm-Material: PC black UL94
Ambient Temperature: -40°C ... +85°C
ESD-Protection: <6kV
The light guide has been designed for the use of type 0805 CHIPLEDs or smaller
types and can be strip-mounted in a grid dimension of 5.08mm. The system fea-
tures a diaphragm to avoid irradiation, so that mixed colors are also possible. The
screen ensures the tight fit of the light guide and fixes the guide via two press-in
lugs on the printed circuit board. The length A of the light guide is variably availa-
ble from 2,8 to 12,8mm. As an alternative with regard to the quadruple display, it
is also possible to have the component in the same quality with single, double or
triple up to 40-fold display in the corresponding grid dimension.
1.95
15.7
2.54
2.54
2.54
2.54
C+
2,8
1296.1004
3.1
A
Empfohlene LEDs
Recommended LEDs
R4-R7 · R14-R16
Art.-Nr.
4.1
4.9
11.1
5.08
5.08
A
2.54
2.54
2.54
1.27
Ø 1.5
4.1
2.6
1.55
5.08
Layoutvorschlag · Layout Suggestion
maximale LED-Höhe 1,25mm · max. LED height 1.25mm
1.1
2.54
5.08
5.08 x9 (=45,72)
1.95
15.7
2.54
2.54
2.54
3.1
B
C
5.08 5.08
x-fach Anzeige
x-fold Display
8
12
16
20
24
28
32
36
40
A
2,8
2,8
2,8
2,8
2,8
2,8
2,8
2,8
2,8
B
8,88
13,96
19,04
24,12
29,2
34,28
39,36
44,44
49,52
C
9,98
14,51
20,14
24,67
30,3
34,83
40,46
44,99
50,62
Empfohlene LEDs
Recommended LEDs
R4-R7 · R14-R16
R4-R7 · R14-R16
R4-R7 · R14-R16
R4-R7 · R14-R16
R4-R7 · R14-R16
R4-R7 · R14-R16
R4-R7 · R14-R16
R4-R7 · R14-R16
R4-R7 · R14-R16
Art.-Nr.
1296.1024
1296.1034
1296.1044
1296.1054
1296.1064
1296.1074
1296.1084
1296.1094
1296.1104
10.16x4
2.54
1.55
2.6
1.1
B
5.08 x 9 (= 45.72)
5.08
9.18
10.16 x4
Layoutvorschlag · Layout Suggestion
maximale LED-Höhe 1,1mm · max. LED height 1.1mm
30
Art.-Nrn. in
Fettdruck
sind Lagerware, Art.-Nrn. in Magerdruck sind keine Lagerware. Erläuterung der Symbole Seite 69.
Part Nos. in
bold
font are available ex-stock with
LowMOQs
. Those in normal font are manufactured to order. Explanation of Symbols page 69.
Mindestmengen · Minimum quantities
MOQ1
500
MOQ2
3000
2.54
C+
11.1
A
Ø
1.
5
Technische Daten LEDs
Technical Data LEDs
Forward Voltage
V
F
(V)
typ
max
2
2,1
2,2
3,1
1,8
1,8
1,8
2,5
2,5
2,5
3,7
2,2
2,2
2,2
Luminous Intensity
I
V
(mcd)
min
typ
max
28
12,5
28
71
3,55
7,1
9
-
-
-
-
-
-
-
90
32
90
140
9
18
22,4
Fwd. Current Rev. Voltage
I
F
max (mA)
V
R
(V)
2ϕ
(50% I
V
)
deg.
50
50
50
120
120
120
120
LED-Type
THT
A
A
A
SMD
L
L
L
L
80
81
82
12
14
15
16
Emission Color
Wavelength
λ
(nm) dominant
Lense Color
at
mA
10
20
10
20
10
20
10
2
2
2
high efficiency red
yellow
green
white
green
super-red
yellow
625
588
568
-
566-575
624-636
580-595
colorless clear
colorless clear
colorless clear
colored diff.
colorless clear
colorless clear
colorless clear
30
30
25
20
20
20
20
5
5
5
5
12
12
12
LED Empfehlungen**
LED-Type
Catalog
Values
L1
L2
L3
L4
L5
L6
L7
L8
L9
L10
L11
L12
P1
P3
P4
P5
P6
P7
R2
R3
R4
R5
R6
R7
R11
R12
R13
R14
R15
R16
Artikel
No.
Manufac-
Manufac-
turer
turer
Osram
LS T670
Osram
LY T670
Osram
LG T670
Osram
LS T679
Osram
LY T679
Osram
LG T679
Osram
LSG T670
Osram
LS T676
Osram
LO T676
Osram
LY T676
Osram
LT T673
Osram
LW T673
Osram
Osram
Osram
Osram
Osram
Osram
Osram
Osram
Osram
Osram
Osram
Osram
Osram
Osram
Osram
Osram
Osram
Osram
LS M670
LG M670
LS M676
LO M676
LY M676
LT M673
LG Q971
LY Q971
LH R974
LG R971
LY R971
LO R971
LS Q976
LY Q976
LO Q976
LS R976
LY R976
LO R976
LED Recommendations**
LED-Type
Catalog
Values
T3
T4
T5
T8
T9
T10
T11
T12
T13
T14
T15
T16
S14
S15
S16
S17
*
**
*
**
Artikel
No.
Manufac-
Manufac-
turer
turer
Osram
LG T770
Osram
LO T770
Osram
LP T770
Osram
LW T773
Osram
LA T776
Osram
LO T776
Osram
LP T776
Osram
LS T776
Osram
LY T776
Osram
LO T77K
Osram
LS T77K
Osram
LY T77K
Osram
Osram
Osram
Osram
LA B6SP
LR B6SP
LS B6SP
LY B6SP
Gehäusetyp*
Package
TOPLED weißes PLCC-2 Gehäuse
TOPLED weißes PLCC-2 Gehäuse
TOPLED weißes PLCC-2 Gehäuse
TOPLED weißes PLCC-2 Gehäuse
TOPLED weißes PLCC-2 Gehäuse
TOPLED weißes PLCC-2 Gehäuse
Multi TOPLED weißes P-LCC-4 Gehäuse
TOPLED weißes PLCC-2 Gehäuse
TOPLED weißes PLCC-2 Gehäuse
TOPLED weißes PLCC-2 Gehäuse
TOPLED weisses PLCC-2 Gehäuse
TOPLED weißes PLCC-2 Gehäuse
Mini TOPLED weißes SMT-Gehäuse
Mini TOPLED weißes SMT-Gehäuse
Mini TOPLED weißes SMT-Gehäuse
Mini TOPLED weißes SMT-Gehäuse
Mini TOPLED weißes SMT-Gehäuse
Mini TOPLED weißes SMT Gehäuse
CHIPLED 0603 SMT-Gehäuse 0603
CHIPLED 0603 SMT-Gehäuse 0603
CHIPLED 0805 SMT-Gehäuse 0805
CHIPLED 0805 SMT-Gehäuse 0805
CHIPLED 0805 SMT-Gehäuse 0805
CHIPLED 0805 SMT-Gehäuse 0805
CHIPLED 0603 SMT-Gehäuse 0603
CHIPLED 0603 SMT-Gehäuse 0603
CHIPLED 0603 SMT-Gehäuse 0603
CHIPLED 0805 SMT-Gehäuse 0805
CHIPLED 0805 SMT-Gehäuse 0805
CHIPLED 0805 SMT-Gehäuse 0805
Gehäusetyp*
Package
TOPLED RG weißes SMT Gehäuse
TOPLED RG weißes SMT Gehäuse
TOPLED RG weißes SMT Gehäuse
TOPLED RG weißes SMT Gehäuse
TOPLED RG weißes SMT Gehäuse
TOPLED RG SMT-Gehäuse weiß
TOPLED RG weißes SMT Gehäuse
TOPLED RG weißes SMT Gehäuse
TOPLED RG weißes SMT Gehäuse
TOPLED RG weißes PLCC-2 Gehäuse
TOPLED RG weißes PLCC-2 Gehäuse
TOPLED RG weißes PLCC-2 Gehäuse
Power SIDELED weisses PLCC-2 Gehäuse
Power SIDELED weisses PLCC-2 Gehäuse
Power SIDELED weisses PLCC-2 Gehäuse
Power SIDELED weisses PLCC-2 Gehäuse
Vergleichbare LED wie Beispiel LED verwenden
kein Verkaufsartikel
Use comparable LED as LED example
not for sale
67
Allgemeine Hinweise
Alle vorgestellten Lichtleitersysteme sind ESD-fest gegen die Frontplatte. Die
entsprechenden ESD-Festigkeiten sind jeweils am Artikel selbst beschrieben und
immer auf die kleinsten Abstandsmaße zwischen Lichtleiter-Auskoppelfläche und
LED bezogen. Eine Erhöhung dieser Distanz vergrößert auch den ESD Schutz.
Die Lichtleiter werden nach dem Lötprozess in Montagebohrungen gepresst und
somit fixiert. Wenn je Produkt Vorschläge für die Leiterkarten-Bohrung gemacht
werden, so sind diese als Richtwerte zu verstehen. Je nach Leiterplatten-Qualität
und Dicke können diese variieren, sodass mittels Versuche die genauen Montage-
Bohrungen zu ermitteln sind. Gleiches gilt auch für die Frontplatten-montierbaren
Lichtleiter.
Die Lichtleiter sind auf Anfrage in diversen Farben und Sonderlängen, gerader und
auch gebogener Ausführung mit Sonderkonturen erhältlich. Die gebogenen Licht-
leiterstäbe werden durch Zubehör in Form gehalten, sodass die maßlichen Aspekte
gesichert sind.
Es sind die verschiedensten Anwendungen mit Lichtleitern möglich: einreihig, dop-
pelreihig, liegend, stehend, rund und rechteckig, sowie flexibel gebogen. Sonder-
projekte können auf Anfrage bearbeitet werden.
MENTOR Lichtleiter werden mit Hilfe modernsten Entwicklungs- und Simulations-
verfahren von unseren Lichtspezialisten im eigenen Haus entwickelt, um Überstrah-
lungsfreiheit, eine hohe Lichtausbeute und eine optimal homogene Ausleuchtung
zu erreichen. Wir testen dazu unsere Lichtleiter mit Hilfe hochwertiger Osram-LEDs
(siehe LED-Empfehlungen auf Seite 67)
General Remarks
All the light guide systems presented are ESD-resistant to discharges against the
front panel. The corresponding ESD resistance values are specified on the article
itself, always relative to the smallest distance between the light guide coupling
surface and the LED. Increasing this distance also increases ESD protection.
The light guides are pressed into mounting holes after the soldering process, faste-
ning them in place. If productspecific recommendations are made for the holes in
the printed circuit board, they should be considered guide values. They may vary
depending on the quality and thickness of the printed circuit board, so the exact
mounting holes should always be determined experimentally. The same applies to
front panel mounted light guides.
Our light guides are available upon request in a variety of colours and special
lengths, in straight or curved variants with special contours. Curved light guide
rods keep their shape using accessories to ensure their dimensional stability.
Light guides are suitable for a wide variety of applications: single-row, double-row,
horizontal, vertical, round or rectangular, and even flexibly curved. Special projects
can be handled upon request.
MENTOR light guides are developed by our lighting specialists in our own facilities
using the latest in development and simulation techniques, and achieve a high light
yield and optimally homogeneous lighting without spill. We test our light guides
using high-quality Osram LEDs (see LED recommendations on page 67)
Symbole
Besonderheiten | Specifics
IP68 geprüft
IP68 rated
Miniaturisiert
Miniaturised
Symbols
Produktneuheit
New product
Kundenspezifische Ausführung möglich.
Bestimmte Ausführungen,
Kundenspezifisch | Customized
C
Kundenspezifische Ausführung möglich. Zu Details siehe Seite 38.
Customised solutions available. For details see page 38.
C+
z.B. kundenspezifsche Längen sind ohne oder mit minimalen Werk-
zeugkosten realisierbar.
Zu Details siehe Seite 38.
Customised Solutions available.
Particular solutions, e.g. customized
length can be realised without or with minimum tooling costs.
For
details see page 38.
Raster | Grid
5.08
Raster: 5,08 mm
Grid: 5.08 mm
2.54
Raster: 2,54 mm
Grid: 2.54 mm
Quadrat
Square
1-zeilig
1-row
2-zeilig
2-row
2.54
Raster: 2,54 / 5,08 mm
5.08
Grid: 2.54 / 5.08 mm
Rechteck
Rectangle
3-zeilig
3-row
4-zeilig
4-row
Kopfform | Head shape
Rund
Round
Zeilen | Lines
Frontplatten Einbauelement. Entspricht dem 19“ Aufbausystem gem. DIN EN 60297-3-100:2009-09
Front panel elements. Equates the 19 inch assembly system according DIN EN 60297-3-100:2009-09
liefern wir mit geringen Mindestbestellmengen und kurzen
LowMOQs
Lagermäßig geführte Artikel (Art.-Nr. in
Fettdruck)
are delivered with small MOQs and short delivery times. Lieferzeiten.
Parts, that are available ex-stock (Part No. in
bold)
MOQ1
Mindestbestellmenge für Nicht-Lagerhaltige-Artikel (Art.-Nr. in
Magerdruck). Lieferzeit auf Anfrage.
Minimum quantity for manufacture of non-stocked part nos.
(in normal font): delivery time on request.
MOQ
2
Mindestbestellmenge für Sonderlängen (Länge A). Lieferzeiten
und andere Sonderversionen auf Anfrage.
Minimum quantity for customer defined “Length A”: delivery
times and other customisation on request.
69
DSP and ARM Processors
京公网安备 11010802033920号
EEWORLD
