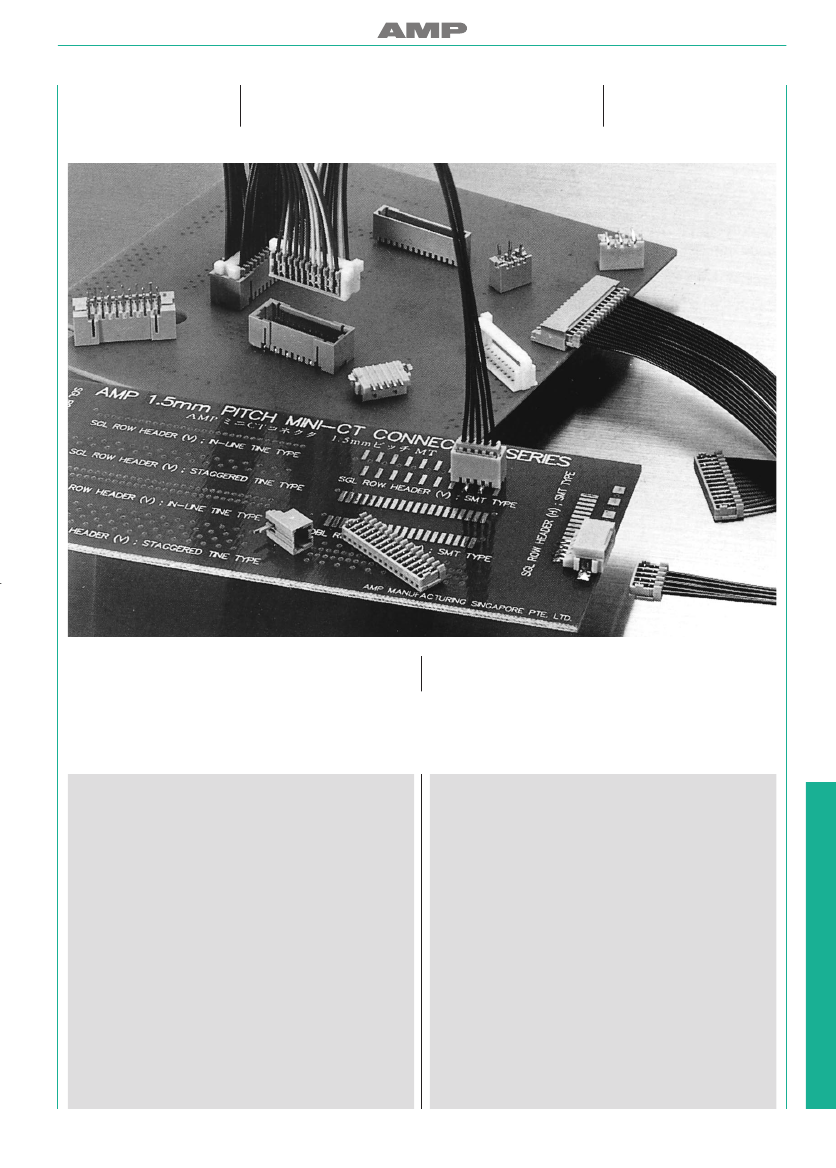

Das AMP Mini CT Steckverbinder-System im Raster 1,5 mm ist die ver-
kleinerte Ausführung des Standard CT Programmes im Raster 2,0 mm
in bewährter und robuster Bauweise.
The AMP Mini CT Connector System pitch 1.5 mm is a smaller version
of the standard 2.0 mm pitch CT Connector Series with proven perfor-
mance and compact design.
Technische Merkmale
Lieferbare Polzahlen
Available No. of Pos.
Raster
Centerline
Gehäusematerial
Housing Material
Kontaktmaterial
Contact Material
Kontaktoberfläche
Contact Finish
Leiterplattendicke
PC Board Thickness
Leiterquerschnittsbereich
Wire Size Range
Isolierungsdurchmesser
Insulation Diameter
2–20 einreihig/22–40 zweireihig
2–20 Single Row/22–40 Double Row
1,5 mm
Betriebsstrom
Current Rating
Nennspannung
Voltage Rating
Durchgangswiderstand
Contact Resistance
Isolationswiderstand
Insulation Resistance
Temperaturbereich
Temperature Range
Entflammbarkeitseinstufung
Flammability Rating
AMP Produkt-Spezifikation
AMP Product Specification
AMP Verarbeitung-Spezifikation
AMP Application Specification
Technical Features
max. 1 A
max. 50 V
PA 6.6
CuSn, Stiftleisten: CuZn
Phospor bronze, Post Header: Brass
verzinnt
tin plated
nominal 1,6 mm
0,08–0,15 mm
2
AWG 28–26
0,8–0,9 mm
max. 30 mΩ
min. 100 MΩ
–30 °C bis +105 °C
–30 °C to +105 °C
nach UL 94 V-0
according UL 94 V-0
108-5525
114-5223
Verbindlich für Toleranzen der Abmessungen und technische Werte sind ausschließlich die neuesten AMP Kundenzeichnungen bzw. Produkt-Spezifikationen, die Sie auf Anfrage erhalten.
All specifications subject to change. Consult AMP for latest design specifications.
37-7
Consumer Goods
AMP CT (Common Termination) Steckverbinder-System
AMP CT (Common Termination) Connector System
AMP Mini CT
(Common Termination)
Steckverbinder-System
(Fortsetzung)
AMP Mini CT
(Common Termination)
Connector System
(continued)
MT-Steckverbinder
(Raster 1,5 mm)
Federleisten
(für Leiteranschluß in
Schneidklemm-Technik)
MT Connectors
(1.5 mm Pitch)
Receptacle Assemblies
(for Wire
Application Side)

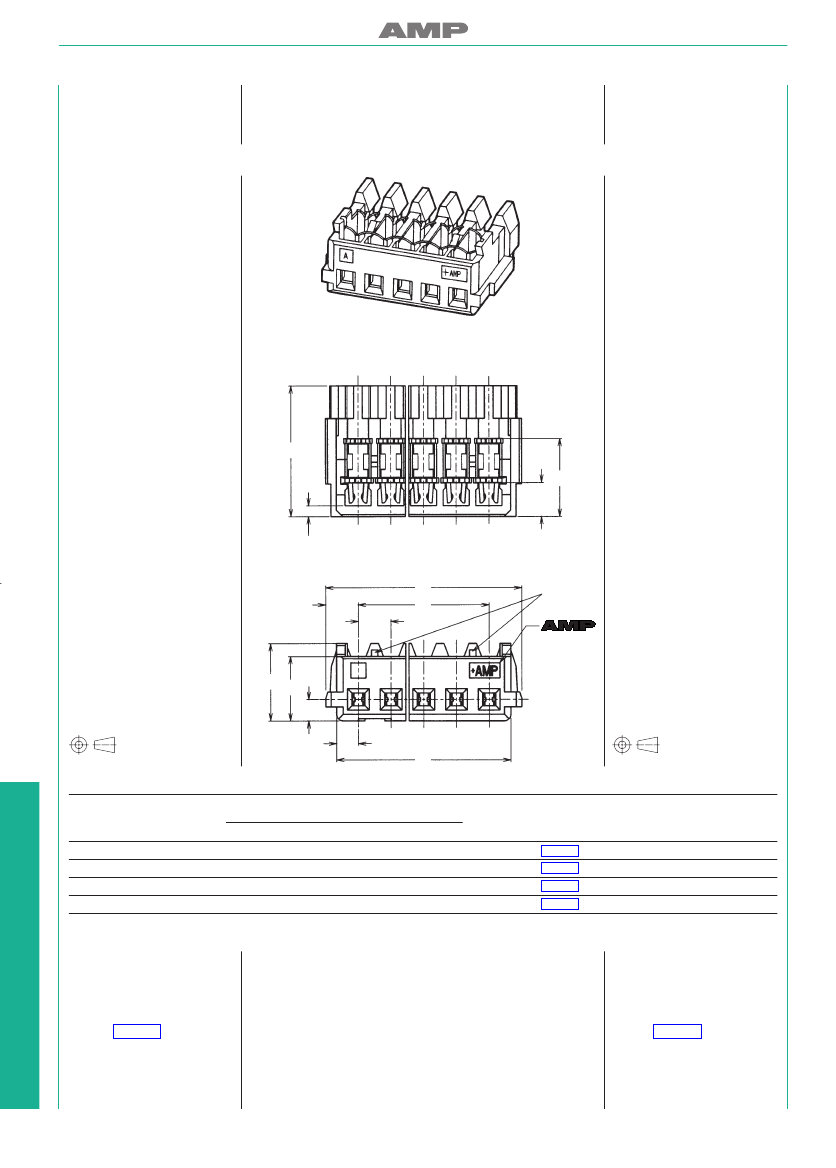

Material und Oberfläche
Gehäuse:
Glasfaserverstärktes PA 6.6,
nach UL 94 V-0, grau
Kontakte:
CuSn, verzinnt
Leiterquerschnittsbereich:
AWG 28–26 (0,08–0,15 mm
2
)
Isolierungsdurchmesser:
0,8–0,9 mm
6,0
3,55
1,55
Material and Finish
Housing:
Glass-filled PA 6.6, UL 94 V-0 rated,
grey
Contacts:
Phosphor bronze, tin plated
Wire Size Range:
AWG 28–26 (0.08–0.15 mm
2
)
Insulation Diameter:
0.8–0.9 mm
0,5
C
1,5
1,5
A
Gehäuse-
verrastung
Housing Lock
3,6
3,0
1,0
1,0
Amerikanische Projektion
B
American Projection
Polzahl
No. of Positions
A
2
3
1,5
3,0
4,5
7,5
Abmessungen /Dimensions
(mm)
B
3,5
5,0
6,5
9,5
C
4,5
6,0
7,5
10,50
Bestell-Nummer
Part Number
353293-2
353293-3
353293-4
353293-6
Packungseinheit
Packaging Unit
1.000
1.000
1.000
1.000
Consumer Goods
4
6
Pistol Grip Handzange
für
Schneidklemm-Technik
Handzange, komplett:
Best.-Nr.
937317-1
Pistol Grip Hand Tool
for Insulation
Displacement Crimp
Pistol Grip Tool Assembly:
Part No.
937317-1
Weitere Verarbeitungswerk-
zeuge und Maschinen
auf Anfrage.
37-8
Other Application Tooling
and Machine Systems
upon request.
Verbindlich für Toleranzen der Abmessungen und technische Werte sind ausschließlich die neuesten AMP Kundenzeichnungen bzw. Produkt-Spezifikationen, die Sie auf Anfrage erhalten.
All specifications subject to change. Consult AMP for latest design specifications.
AMP CT (Common Termination) Steckverbinder-System
AMP CT (Common Termination) Connector System
AMP Mini CT
(Common Termination)
Steckverbinder-System
(Fortsetzung)
AMP Mini CT
(Common Termination)
Connector System
(continued)

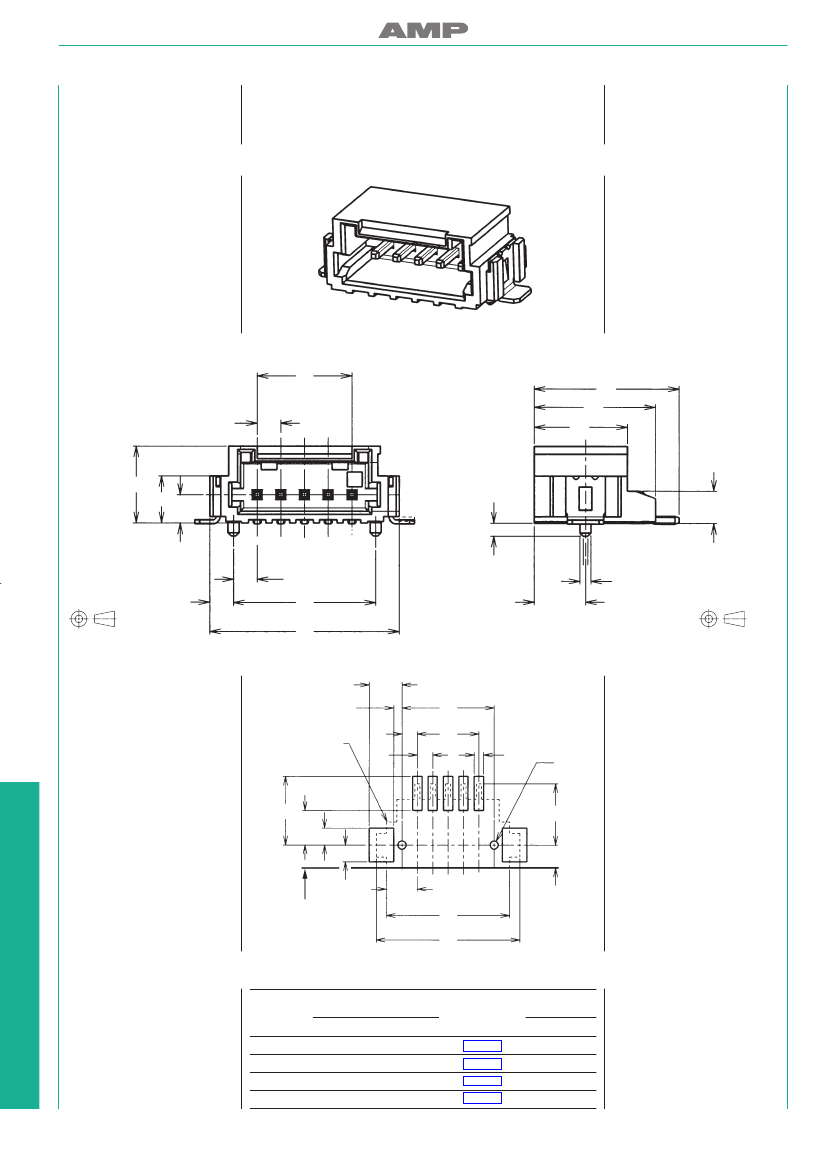

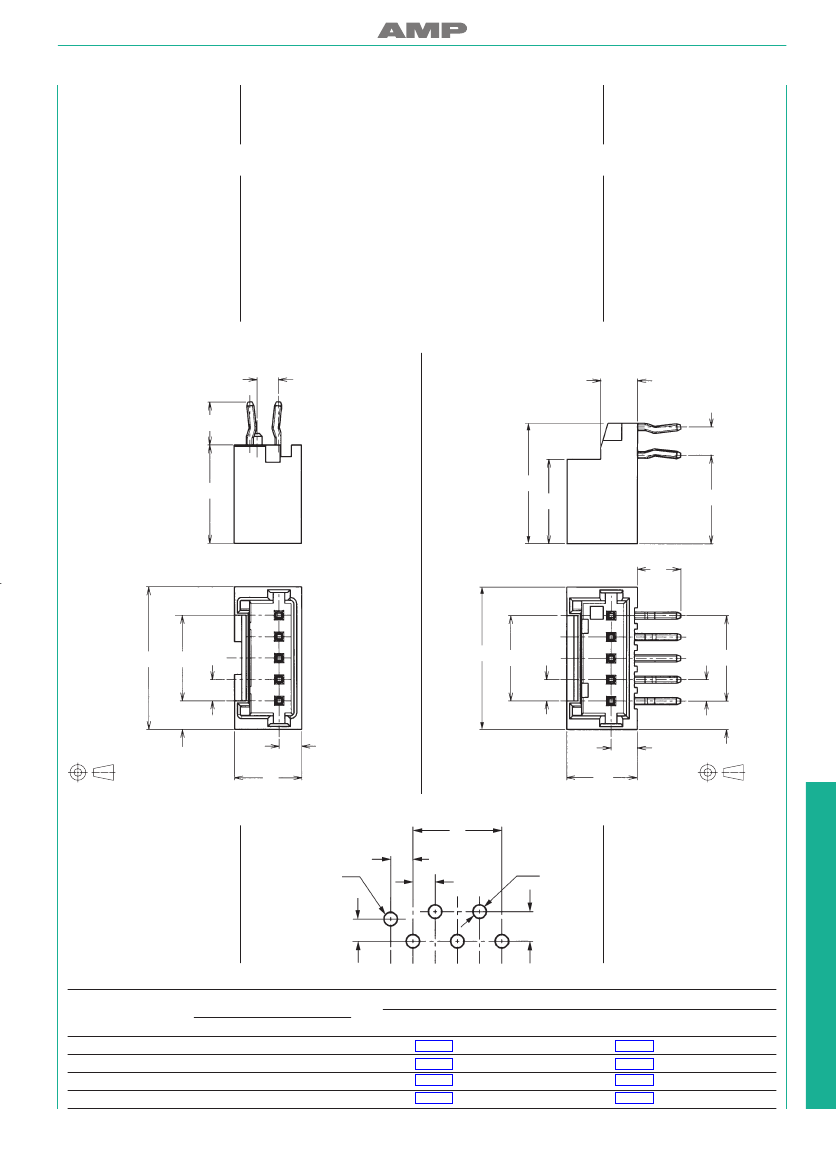

Stiftleisten
mit Schutzkragen
(für Leiterplattenmontage)
Material und Oberfläche
Gehäuse:
PA 6.6 glasfaserverstärkt,
nach UL 94 V-0, grau
Kontaktstifte:
Messing, verzinnt
Box Type,
Post Header Assemblies
(PCB Application Side)
Material and Finish
Housing:
Glass-filled PA 6.6, UL 94 V-0 rated,
grey
Post Contacts:
Brass, tin plated
Stehende Ausführung
1,5
Vertical Mount Type
Liegende Ausführung
2,55
Horizontal Mount Type
3,0
2,0
8,45
6,9
5,9
6,2
3,0
B
A
B
A
A
1,5
2,0
1,5
1,5
2,0
1,6
1,8
4,7
Amerikanische Projektion
4,9
American Projection
Leiterplatten-Lochbild
Leiterplattendicke:
0,8–1,6 mm
Polarisierungsloch für
stehende Ausführung/
Position Hole for
Vertical Mount Type
1,5
1,5
A
PC Board Layout
PC Board Thickness:
0.8–1.6 mm
0,9
1,5
2,0
Polzahl
No. of Positions
2
3
4
6
Abmessungen /Dimensions
(mm)
A
1,5
3,0
4,5
7,5
B
5,5
7,0
8,5
11,50
Stehende Ausführung
Vertical Mount Type
353297-2
353297-3
353297-4
353297-6
Bestell-Nummern/Part
Numbers
Packungseinheit
Packaging Unit
2.750
2.150
1.750
1.300
Liegende Ausführung
Horizontal Mount Type
353303-2
353303-3
353303-4
353303-6
Packungseinheit
Packaging Unit
2.700
2.100
1.750
1.300
Verbindlich für Toleranzen der Abmessungen und technische Werte sind ausschließlich die neuesten AMP Kundenzeichnungen bzw. Produkt-Spezifikationen, die Sie auf Anfrage erhalten.
All specifications subject to change. Consult AMP for latest design specifications.
37-9
Consumer Goods
AMP CT (Common Termination) Steckverbinder-System
AMP CT (Common Termination) Connector System
AMP Mini CT
(Common Termination)
Steckverbinder-System
(Fortsetzung)
AMP Mini CT
(Common Termination)
Connector System
(continued)
Stiftleisten
mit Schutzkragen
(für Leiterplattenmontage)
Material und Oberfläche
Gehäuse:
PA 6.6 glasfaserverstärkt,
nach UL 94 V-0, grau
Kontaktstifte:
Messing, verzinnt
Box Type,
Post Header Assemblies
(PCB Application Side)
Material and Finish
Housing:
Glass-filled PA 6.6, UL 94 V-0 rated,
grey
Post Contacts:
Brass, tin plated
A
9,2
7,7
1,5
5,9
4,9
3,0
1,8
0,8
2,05
1,5
1,5
C
3,25
0,7
Amerikanische Projektion
B
American Projection
Empfohlenes
Leiterplatten-Lochbild
0,8
3,2
C
Recommended
PC Board Layout
Component Side as shown
Bestückungsseite
Leiterplattenrand
Connector Outline
1,5
1,5
A
0,9
0,8
6,65
3,35
1,65
1,65
5,95
2,25
Consumer Goods
3,0
Leiterplattenrand
PC Board Edge
B
D
Polzahl
No. of
Positions
2
Abmessungen /Dimensions
(mm)
A
1,5
3,0
4,5
7,5
B
7,5
9,0
10,5
13,5
C
4,5
6,0
7,5
10,50
D
9,5
11,0
12,5
15,5
Bestell-Nummer
Part Number
353527-2
353527-3
353527-4
353527-6
Steckverbinder
Connectors
Rolle/Reel
700
700
700
700
Hinweis:
Packungseinheit auf einer Rolle
mit 330 mm Durchmesser nach
DIN/IEC 286.
37-10
3
4
6
Note:
Standard packaging on a reel with
a diameter of 330 mm according
to DIN/IEC 286.
Verbindlich für Toleranzen der Abmessungen und technische Werte sind ausschließlich die neuesten AMP Kundenzeichnungen bzw. Produkt-Spezifikationen, die Sie auf Anfrage erhalten.
All specifications subject to change. Consult AMP for latest design specifications.
