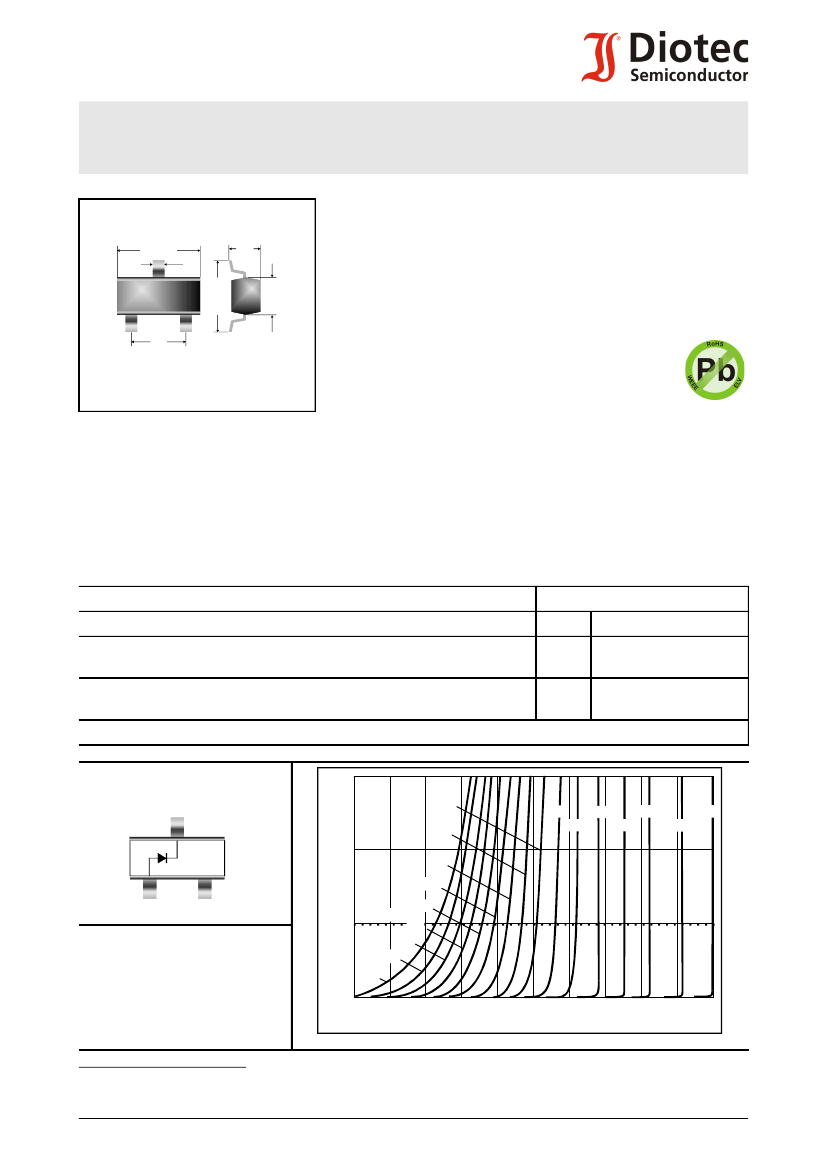

BZX84B2V4 ... BZX84B47 (300 mW)
BZX84B2V4 ... BZX84B47 (300 mW)
Surface mount Silicon Planar Zener Diodes
Silizium-Planar-Zener-Dioden für die Oberflächenmontage
Version 2014-01-03
Power dissipation – Verlustleistung
2.9
±0.1
0.4
3
max
300 mW
2.4...47 V
SOT-23
(TO-236)
0.01 g
1.1
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
Plastic case
Kunststoffgehäuse
Weight approx. – Gewicht ca.
Plastic material has UL classification 94V-0
Gehäusematerial UL94V-0 klassifiziert
Standard packaging taped and reeled
Standard Lieferform gegurtet auf Rolle
±0.1
1
2
1.9
Dimensions - Maße [mm]
1=A
2 = n.c./frei
3=C
Standard Zener voltage tolerance is graded to the international E 24 standard (~ ±5%).
The devices BZX84B2V4 ... BZX84B47 are specially selected to ~ ±2% tolerance.
Other voltage tolerances and Zener voltages on request.
Die Standard-Toleranz der Z-Spannung ist gestuft nach der internationalen Reihe E 24 (~ ±5%).
Die Reihe BZX84B2V4 ... BZX84B47 ist eine Sonderselektion mit ~ ±2% Toleranz.
Andere Toleranzen oder Zener-Spannungen auf Anfrage.
Maximum ratings and Characteristics
Power dissipation – Verlustleistung
Junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
Thermal resistance junction to ambient air
Wärmewiderstand Sperrschicht – umgebende Luft
T
A
= 25°C
P
tot
T
j
T
S
R
thA
Grenz- und Kennwerte
BZX84-series
300 mW
1
)
-50...+150°C
-50...+150°C
< 357 K/W
1
)
Zener voltages see table on next page – Zener-Spannungen siehe Tabelle auf der nächsten Seite
Pinning
Anschlussbelegung
3
2.5
1.3
Type
Code
15
[mA]
10
5,1
4,7
4,3
3,9
I
Z
= 5 mA
3,6
3,3
5,6
6,2
6,8
7,5
8,2
9,1
10
1
1=A
2
2 = n.c./frei 3 = C
5
I
Z
3,0
2,7
2,4
0
4
5
7
0
V
Z
2
3
6
8
10
[V]
Zener Voltage vs. Zener current – Abbruchspannung über Zenerstrom
1
Mounted on P.C. board with 3 mm
2
copper pads at each terminal
Montage auf Leiterplatte mit 3 mm
2
Kupferbelag (Lötpad) an jedem Anschluss
http://www.diotec.com/
© Diotec Semiconductor AG
1
BZX84B2V4 ... BZX84B47 (300 mW)
Maximum ratings
Type
Typ
Marking
Code
1
)
Zener voltage
2
)
Zener-Spanng.
2
)
Dynamic resistance
Inhär. diff. Widerstand
r
zj
[Ω] at f = 1 kHz
Temp. Coeffic.
of Z-voltage
…der Z-spanng.
Grenzwerte
Reverse voltage
Sperrspannung
V
R
at/bei I
R
Z-current
3
)
Z-Strom
3
)
T
A
= 50°C
BZX84
I
Z
=
...B2V4
...B2V7
...B3V0
...B3V3
...B3V6
...B3V9
...B4V3
...B4V7
...B5V1
...B5V6
...B6V2
...B6V8
...B7V5
...B8V2
...B9V1
...B10
...B11
...B12
...B13
...B15
...B16
...B18
...B20
...B22
...B24
I
Z
=
...B27
...B30
...B33
...B36
...B39
...B43
...B47
EF
EH
EJ
EK
EM
EN
EP
CR
CX
CY
CZ
DA
DB
DC
DD
DE
DF
DH
DJ
DK
DM
DN
DP
DR
DX
DY
DZ
EA
EB
EC
ED
EE
V
zmin
[V] V
zmax
[V]
5 mA
2.35
2.65
2.94
3.23
3.53
3.82
4.21
4.61
5.00
5.49
6.08
6.66
7.35
8.04
8.92
9.80
10.80
11.80
12.70
14.70
15.70
17.60
19.60
21.60
23.50
2mA
26.50
29.40
32.30
35.30
38.20
42.10
46.10
5 mA
2.45
2.75
3.06
3.37
3.67
3.98
4.39
4.79
5.20
5.71
6.32
6.94
7.65
8.36
9.28
10.20
11.20
12.20
13.30
15.30
16.30
18.40
20.40
22.40
24.50
2mA
27.50
30.60
33.70
36.70
39.80
43.90
47.90
α
VZ
[10
-4
/°C]
-8...-5
-8...-5
-8...-5
-8...-5
-8...-5
-8...-5
-7...-4
-5...-2
-2...+2
-1...+4
+2...+5
+2...+5
+3...+6
+3...+6
+4...+7
+4...+7
+5...+8
+5...+8
+5...+8
+6...+9
+6...+9
+6...+9
+6...+9
+6...+9
+7...+10
+7...+10
+7...+10
+7...+10
+7...+10
+7...+10
+7...+10
+7...+10
V
R
[V] I
R
[µA]
1
1
1
1
1
1
1
2
2
2
4
4
5
5
6
7
8
8
8
10.5
11.2
12.6
14.0
15.4
16.8
18.9
21.0
23.1
25.2
27.3
30.1
32.9
50
20
10
5
5
3
3
3
2
1
3
2
1
0.7
0.5
0.2
0.1
0.1
0.1
0.05
0.05
0.05
0.05
0.05
0.05
0.05
0.05
0.05
0.05
0.05
0.05
0.05
I
Zmax
[mA]
122
109
98
89
82
75
68
63
58
53
47
43
39
36
32
29
27
25
23
20
18
16
15
13
12
11
10
9
8
8
7
6
5 mA
100
100
95
95
90
90
90
80
60
40
10
15
15
15
15
20
20
25
30
30
40
45
55
55
70
2mA
80
80
80
90
130
150
170
1
2
3
Alternatively used. The complete part number is given on the package label.
Alternativ verwendet. Die vollständige Artikel-Nr. ist auf dem Verpackungsetikett angegeben.
Tested with pulses t
p
= 20 ms – Gemessen mit Impulsen t
p
= 20 ms
Mounted on P.C. board with 3 mm
2
copper pads at each terminal
Montage auf Leiterplatte mit 3 mm
2
Kupferbelag (Lötpad) an jedem Anschluss
http://www.diotec.com/
© Diotec Semiconductor AG
2
