Board to Board Connectors
PB-4D
Series
0.4mm Pitch, 0.7mm Stacking Height
■

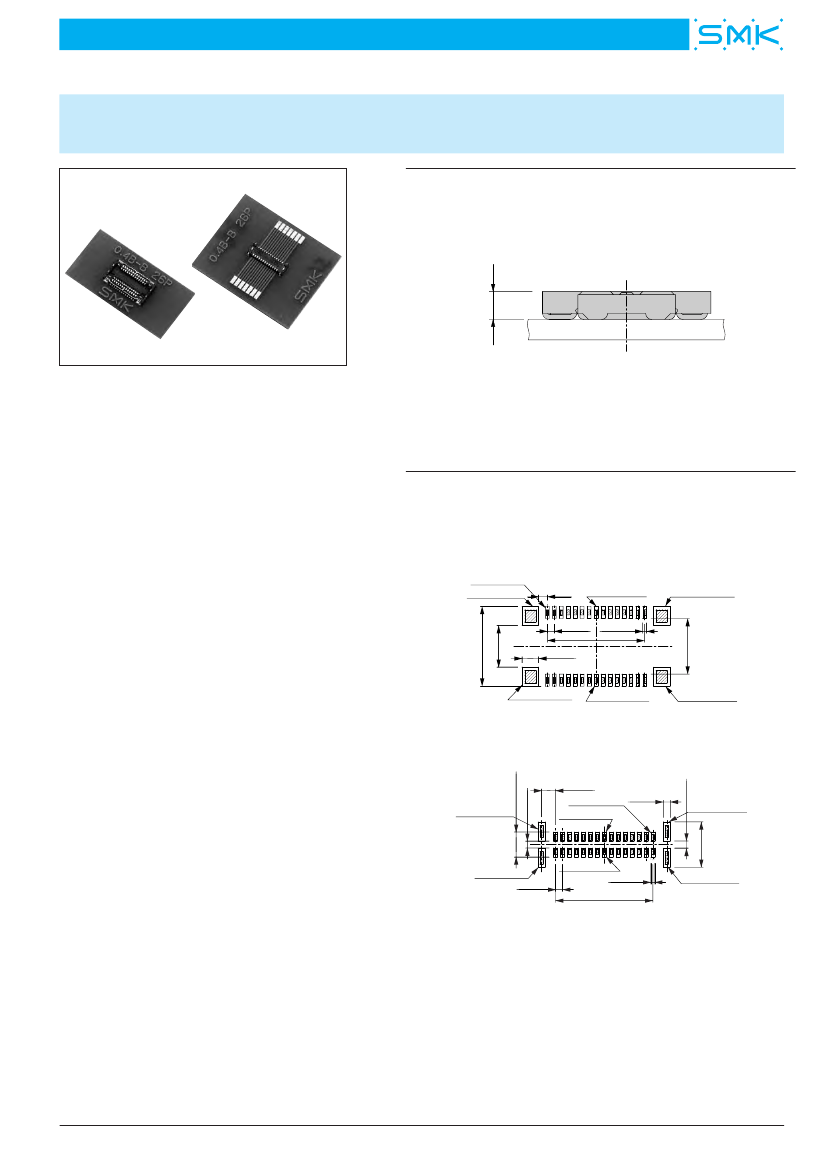

Connection Diagram
嵌合図
■
Features
1. 4.2 mm width and 0.7 mm height when mated, a
good choice for equipment downsizing.
2. Sufficient over lapped range for improved contact
reliability despite the low profile.
3. Shielded type socket provides EMI Solutions and
high-speed transmission.
4. Added mating strength due to locking mechanisms
of hold down(reinforcement), with clicking feeling
when locking.
■
P.C. Board Dimension
取付基板参考図
Socket (With Shield)
Pin NO.1
Grounding
0.5
Grounding
Grounding
■
Specification
1. Rating : 0.2A, 50V AC/DC
2. Contact Resistance : 30mΩ max., Initially
3. Insulation Resistance : 100MΩ min. at 100V DC
4. Withstanding Voltage : 100V AC (for one minute)
5. Operating Temperature Range :
−40℃
to +85℃
0.7
0.4
±0.03
4.6
±0.03
2.4
±0.03
■ 特 長
1. コネクタ幅4.2mm、嵌合高さ0.7mmの½背タイ
プで、機器の更なる薄型・小型化に貢献します。
2. ½背タイプながら充分な嵌合長を有しており、
接触信頼性の向上を図っています。
3. ½ケットはシールド付タイプも揃えており、EMI
対策・高速伝送に対応しています。
4. ホールドダウン（補強金具）のロック機構によ
り嵌合力アップを図ると共にロック時のクリッ
ク感のある挿抜を実現しています。
0.95
±0.03
Grounding
Grounding
Plug
1.5
±0.02
±0.02
Pin No.1
Grounding
0.4
±0.03
0.4
±0.03
0.8
±0.03
0.4
3.2
±0.03
Grounding
Grounding
Grounding
2.6
±0.03
0.22
±0.02
A
±0.03
Grounding
■ 仕 様
1. 定格電圧電流：AC/DC 50V 0.2A
2. 接 触 抵 抗：初期30mΩ以下
3. 絶 縁 抵 抗：DC 100V 100MΩ以上
4. 耐 電
圧：AC 100V（1分間）
5. ½用温度範囲：−40℃∼＋85℃
Grounding
0.4
±0.03
Grounding
0.22
±0.02
A
±0.03
8

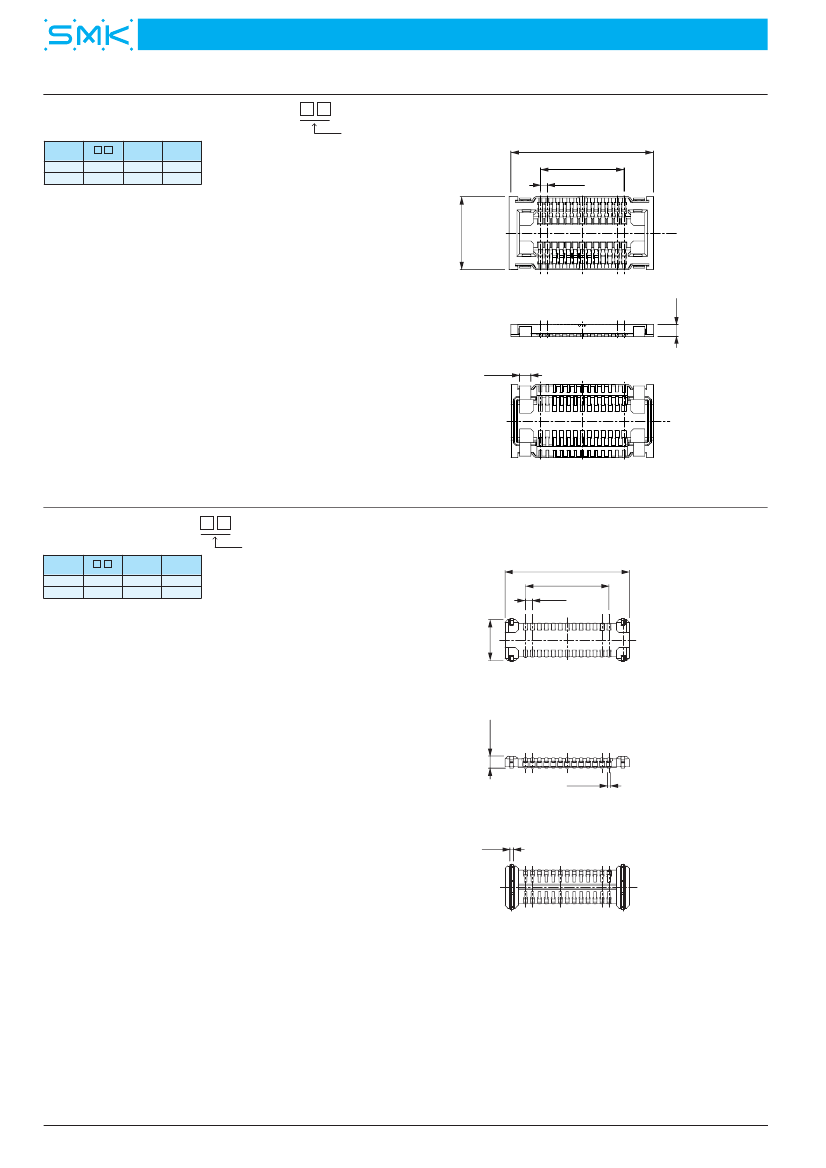

Board to Board Connectors
●
Socket (With Shield)
No. of Pins
10
26
10
26
PB-4D Series
-0101F
No. of Pins 極数
A+3.4=B
(n/2-1)X0.4=A
0.4
CPB 87
A
1.6
4.8
B
5.0
8.2
■
Material and Plating
●
Housing : Thermoplastic Resin,
Black, 94V-0
●
Contact : Cu Alloy, Au Plating
●
Hold Down : Steel Use Stainless(SUS)
4.2
S
4906
P81 1A
ハ ウ ジ ン グ：熱可塑性樹脂 黒色 94V-0
●
コ ン タ ク ト：銅合金 金めっき
●
ホールドダウン：ステンレス鋼(SUS)
●
0.65
●
Plug
No. of Pins
10
26
10
26
CPB 88
A
1.6
4.8
-0101F
No. of Pins 極数
A+2.35=B
(n/2-1)X0.4=A
0.4
B
3.95
7.15
■
Material and Plating
2.35
●
Housing : Thermoplastic Resin,
Black, 94V-0
●
Contact : Cu Alloy, Au Plating
●
Hold Down : Stainless Use Steel(SUS)
S
4906
P81
1A
■ 材質・表面処理
ハ ウ ジ ン グ：熱可塑性樹脂 黒色 94V-0
コ ン タ ク ト：銅合金 金めっき
●
ホールドダウン：ステンレス鋼(SUS)
●
●
0.7
0.15
0.2
9
0.7
■ 材質・表面処理
