P6 KE 6.8 ... P6 KE 440CA, P6 KE 520C
Unidirectional and bidirectional
Transient Voltage Suppressor Diodes
Unidirektionale und bidirektionale
Spannungs-Begrenzer-Dioden
Peak pulse power dissipation
Impuls-Verlustleistung
Nominal breakdown voltage
Nominale Abbruch-Spannung
Plastic case – Kunststoffgehäuse
Weight approx. – Gewicht ca.
Plastic material has UL classification 94V-0
Gehäusematerial UL94V-0 klassifiziert
Dimensions / Maße in mm
600 W
6.8...520 V
DO-15 (DO-204AC)
0.4 g
Standard packaging taped in ammo pack
Standard Lieferform gegurtet in Ammo-Pack
see page 16
siehe Seite 16
For bidirectional types (suffix “C” or “CA”), electrical characteristics apply in both directions.
Für bidirektionale Dioden (Suffix “C” oder “CA”) gelten die el. Werte in beiden Richtungen.
Maximum ratings and Characteristics
Peak pulse power dissipation (10/1000
:
s waveform)
Impuls-Verlustleistung (Strom-Impuls 10/1000
:
s)
Steady state power dissipation
Verlustleistung im Dauerbetrieb
Peak forward surge current, 60 Hz half sine-wave
Stoßstrom für eine 60 Hz Sinus-Halbwelle
Operating junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
Max. instantaneous forward voltage
Augenblickswert der Durchlaßspannung
I
F
= 50 A
V
BR
#
200 V
V
BR
> 200 V
T
A
= 25
/
C
T
A
= 25
/
C
T
A
= 25
/
C
Kenn- und Grenzwerte
P
PPM
P
M(AV)
I
FSM
T
j
T
S
V
F
V
F
R
thA
R
thL
600 W
1
)
5 W
2
)
100 A
3
)
– 50…+175
/
C
– 50…+175
/
C
< 3.5 V
3
)
< 5.0 V
3
)
< 30 K/W
2
)
< 15 K/W
Thermal resistance junction to ambient air
Wärmewiderstand Sperrschicht – umgebende Luft
Thermal resistance junction to lead
Wärmewiderstand Sperrschicht – Anschlußdraht
1

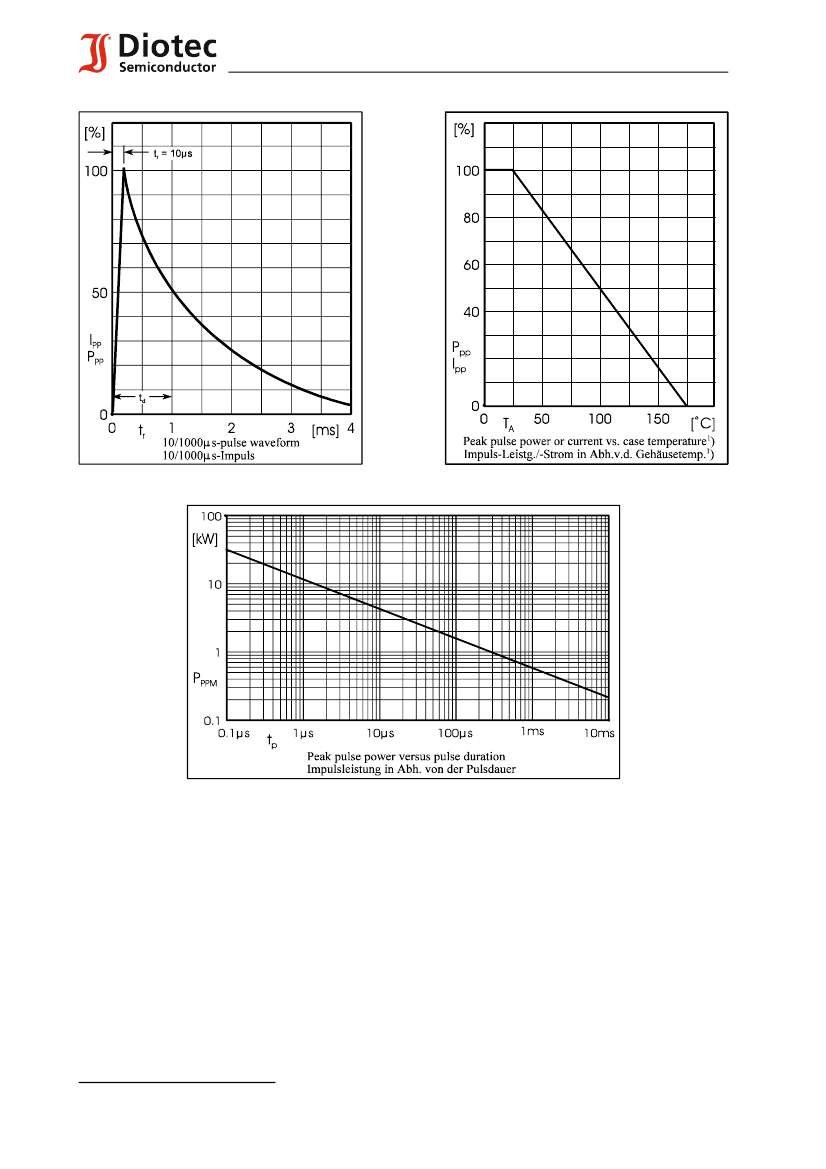

) Non-repetitive current pulse see curve I
PPM
= f (t
r
)
Höchstzulässiger Spitzenwert eines einmaligen Strom-Impulses, siehe Kurve I
PPM
= f (t
r
)
2
) Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
Gültig, wenn die Anschlußdrähte in 10 mm Abstand von Gehäuse auf Umgebungstemperatur gehalten werden
3
) Unidirectional diodes only – Nur für unidirektionale Dioden
25.03.2003
1
P6 KE 6.8 ... P6 KE 440CA, P6 KE 520C
1
The order of type numbers is graded to the international E 24 standard. The standard tolerance of
the breakdown voltage for each type is ± 10%. Suffix “A” denotes a tolerance of ± 5%.
e.g.: P6KE160CA = bidirectional diode, V
BR
= 160 V (± 5%), V
WM
$
136 V at I
D
= 5
:
A
P6KE7.5A = unidirectional diode, V
BR
= 7.5 V (± 5%), V
WM
$
6.4 V at I
D
= 500
:
A
Die Abstufung der Typen innerhalb der Reihe entspricht dem internationalen E 24-Standard. Die
Toleranz der Arbeitsspannung jedes einzelnen Typs beträgt in der Standardausführung ± 10%.
Suffix “A” kennzeichnet eine Toleranz von ± 5%.
z.B.: P6KE160CA = bidirectionale Diode, V
BR
= 160 V (± 5%), V
WM
$
136 V at I
D
= 5
:
A
P6KE7.5A = unidirectionale Diode, V
BR
= 7.5 V (± 5%), V
WM
$
6.4 V at I
D
= 500
:
A
1
) Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
Gültig, wenn die Anschlußdrähte in 10 mm Abstand von Gehäuse auf Umgebungstemperatur gehalten werden
4
