PCMCIA
極数
（No. of Pos.）
極間隔
（Pitch）
定格電流
（Current）
定格電圧
（Voltage）
耐電圧
（D.W.Voltage）
68、136
1.27mm
0.5A Max.
5V Max.
500Vrms/min.
Series
5027
市場の薄型タイプの要望に応えた、小型½量SMTタイプICカード用コネクタです。
高さ5.0mm、重さ10½以下（シングルイジェクタ機構付き）の½量化を実現。
デュアルタイプは、高さを抑える並列２ケ½きタイプ。
イジェクタ機構有／無しの選択が可½です。PCMCIATYPE Ⅰ、Ⅱ、Ⅲに適合します。
Series 5027 is the small and SMT type PCMCIA header which conforms to PCMCIA specification. Profile height is
5.0mm, weight is under 10grams (with single ejector mechanism) the lightest in this industry.
Dual type is 2pieces, side-by-side configuration and you can choose "With Ejector type" or "Without Ejector type". Also
available 2.2mm stand off.
Header connector keying is available 3.3V or 5.0V also normal and reverse.
Height
Connector
LEFT SIDE
Ejector
RIGHT SIDE
Stand off / KEYING
Height=0, 5V, Normal
Height=0, 5V, Reverse
Height=0, 3.3V, Normal
Height=0, 3.3V, Reverse
Height=2.2, 5V, Normal
Height=2.2, 5V, Reverse
Height=2.2, 3.3V, Normal
Height=2.2, 3.3V, Reverse
Height=5.2, 5V, Normal
Height=0, 3.3V, Reverse
Button side
Left side
Right side
Left side
Right side
Left side
Right side
Left side
Right side
Left side
Right side
Left side
Right side
Left side
Right side
Left side
Right side
Without
Left side
Right side
Connector
3X 5027 068 010 871+
3X 5027 068 010 871+
3X 5027 068 020 871+
3X 5027 068 020 871+
3X 5027 068 030 871+
3X 5027 068 030 871+
3X 5027 068 040 871+
3X 5027 068 040 871+
Ejector
30 5027 000 001 000 +
30 5027 000 002 000 +
30 5027 000 001 000 +
30 5027 000 002 000 +
30 5027 000 001 000 +
30 5027 000 002 000 +
30 5027 000 001 000 +
30 5027 000 002 000 +
30 5027 000 101 000 +
30 5027 000 102 000 +
30 5027 000 101 000 +
30 5027 000 102 000 +
30 5027 000 101 000 +
30 5027 000 102 000 +
30 5027 000 101 000 +
30 5027 000 102 000 +
30 5027 000 500 000 +
30 5027 000 001 000 +
30 5027 000 002 000 +
215
871+
3X 5027 068
215
871+
3X 5027 068
225
871+
3X 5027 068
225
871+
3X 5027 068
235
871+
3X 5027 068
235
871+
3X 5027 068
240
871+
3X 5027 068
240
871+
3X 5027 068
3X 5027 068 515 856+
3X 5027 068 540 831+
3X 5027 068 540 831+
1：吸着クリップ無し
（Without
vacuum clip）
5：吸着クリップ付き
（With
vacuum clip)

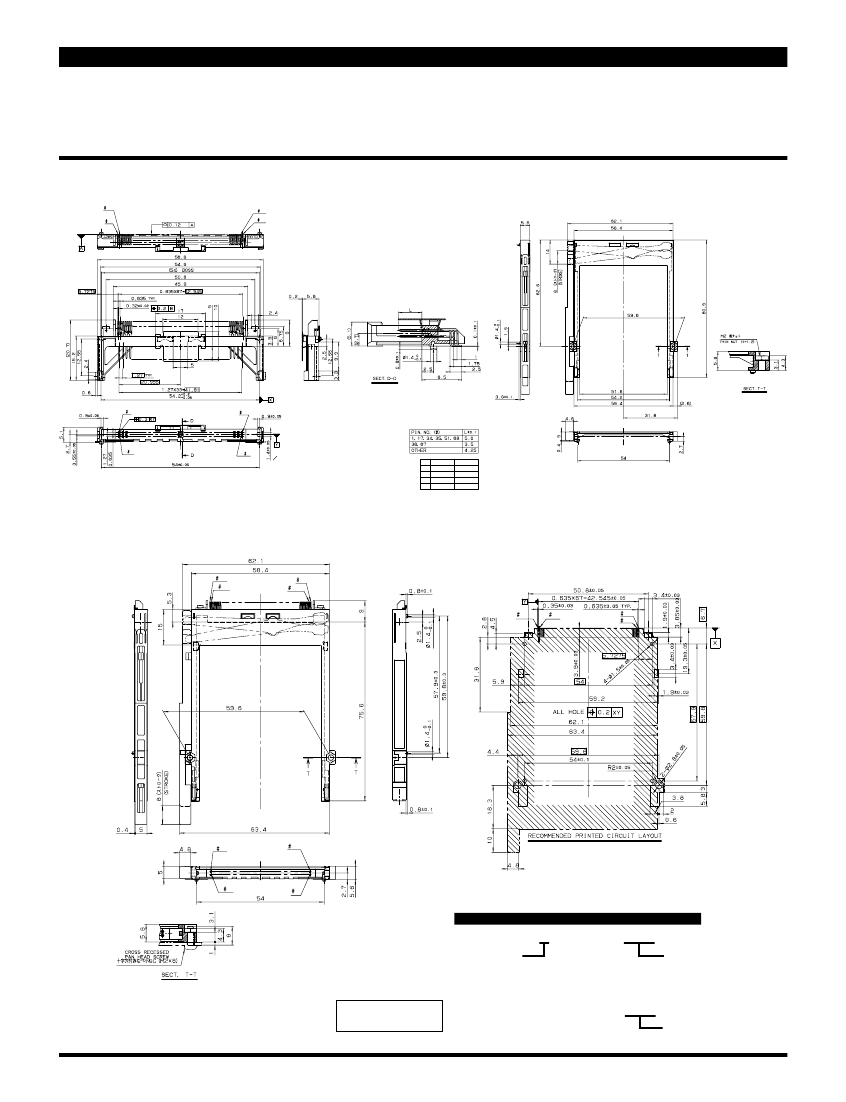

PCMCIA
SERIES
● Connector
b
a
5027
c
d
Stand off H=0mm
● Ejector
a
c
b
d
Normal
#a
#b
#c
#d
1
35
34
68
Reverse
68
34
35
1
● Assembly
a
b
c
d
a
b
d
c
a
c
b
d
注文コード
ORDERING CODE
Connector 3X 5027 068 XXX 871 +
1：吸着クリップ無し（Without vacuum clip）
5：吸着クリップ付き（With vacuum clip）
010：Normal type 5V
020：Reverse type 5V
030：Normal type 3.3V
040：Reverse type 3.3V
RoHS 対応品
RoHS Compliant Product
Ejector
30 5027 000 XXX 000 +
001：Left button
002：Right button

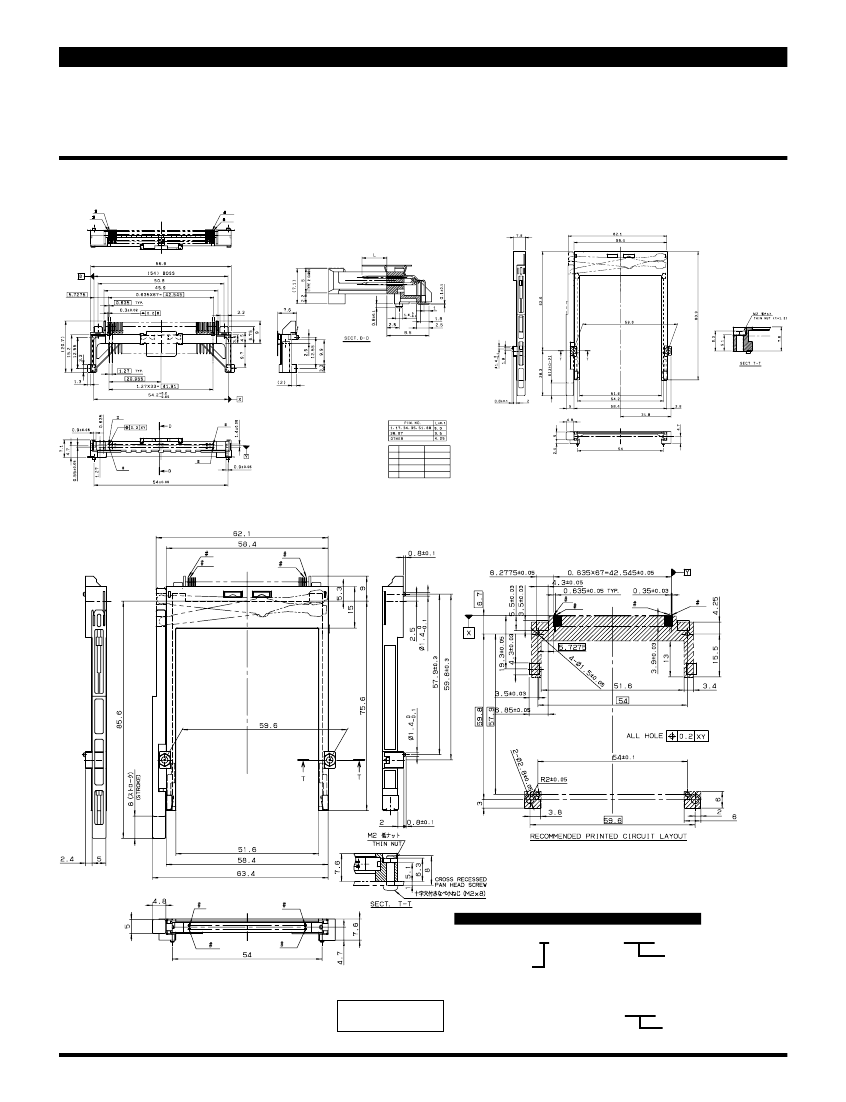

PCMCIA
SERIES
● Connector
b
a
5027
c
d
Stand off H=2.2mm
● Ejector
a
c
Normal
#a
1
35
34
68
Reverse
68
34
35
1
d
b
#b
#c
#d
● Assembly
a
b
d
c
（STROKE）
a
b
c
d
a
c
注文コード
ORDERING CODE
b
d
Connector 3X 5027 068 XXX 871 +
1：吸着クリップ無し（Without vacuum clip）
5：吸着クリップ付き（With vacuum clip）
215
：Normal
type 5V
225
：Reverse
type 5V
235
：Normal
type 3.3V
245
：Reverse
type 3.3V
RoHS 対応品
RoHS Compliant Product
Ejector
30 5027 000 XXX 000 +
101：Left button
102：Right button

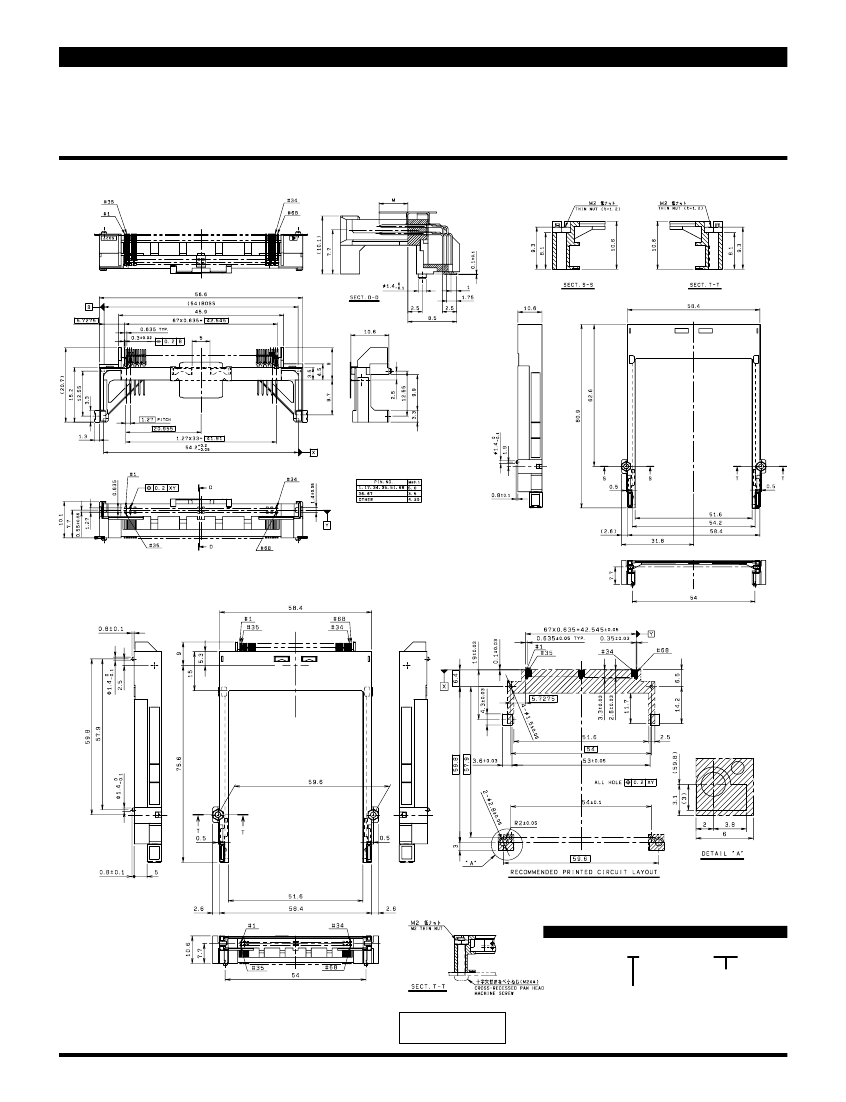

PCMCIA
SERIES
● Connector
5027
Stand off H=5.2
● Ejector
● Assembly
注文コード
ORDERING CODE
Connector 3X 5027 068 515 856+
Normal type 5V
1：吸着クリップ無し（Without Vacuum clip）
5：吸着クリップ付き（With Vacuum clip）
RoHS 対応品
RoHS Compliant Product
Ejector
30 5027 000 500 000+

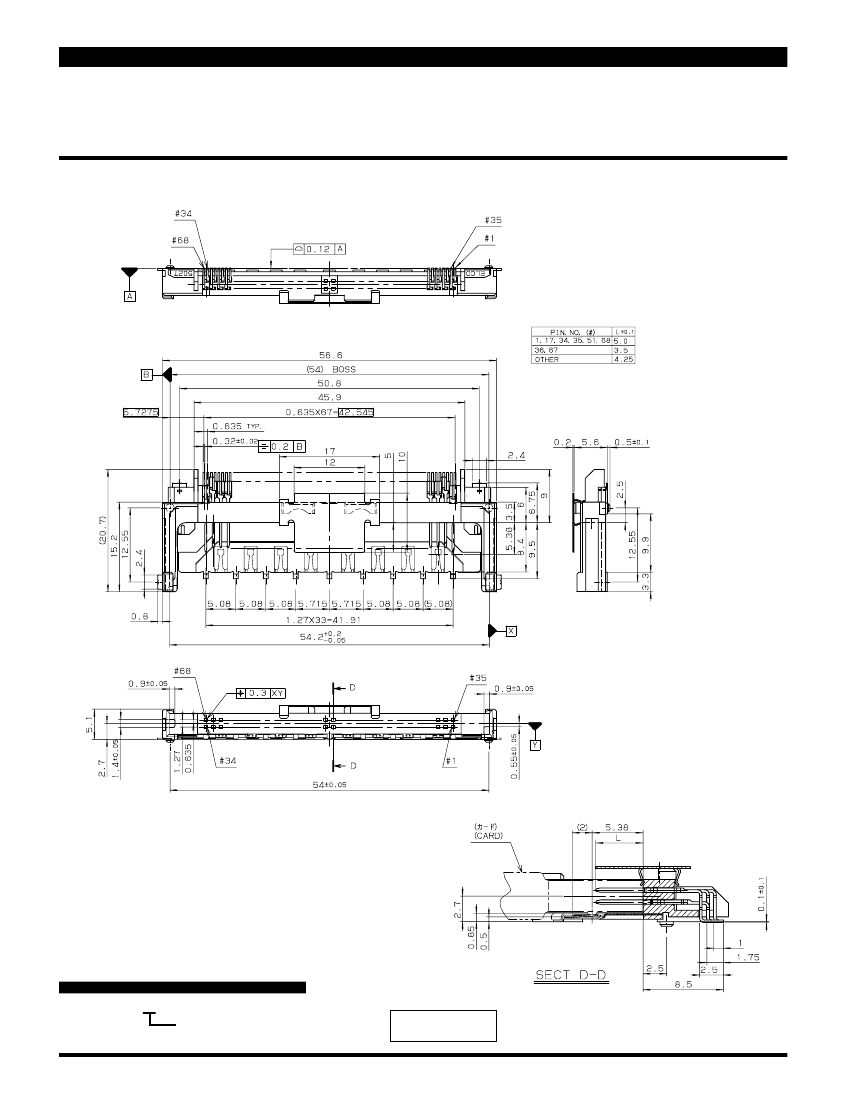

PCMCIA
SERIES
● Connector
5027
Card bus
注文コード
ORDERING CODE
Connector 3X 5027 068 540 831 +
1：吸着クリップ無し（Without Vacuum Clip）
5：吸着クリップ付き（With Vacuum Clip）
RoHS 対応品
RoHS Compliant Product
