SMT Connectors
SMT Steckverbinder
SMT Connectors
Product Description
Produktbeschreibung
SMT Steckverbinder
Advantages and Special Features
This SMT connector was specifically developed for use with
fully automatic assembly and solder procedures. The following
special criteria were taken into account:
I
Loading with „Pick and Place“ procedure
via a vacuum grabber
I
Application with “Tape on Reel” packaging
I
Insulator in heat-resistant plastic
I
RoHS compliant, 0°C/10s, for reflow soldering
Vorteile und Merkmale im Überblick
Diese SMT-Steckverbinder wurden gezielt für den Einsatz
mit vollautomatischen Montage- und Lötverfahren entwickelt.
Folgende spezielle Kriterien wurden dabei berücksichtigt:
I
Bestückung im „Pick and Place“-Verfahren
durch Vakuum-Greifer
I
Einsatz mit „Tape on Reel“-Verpackungen
I
Isolierkörper aus Hochtemperatur-Kunststoff
I
RoHS konform, 260°C/10s, zum Reflow-Löten geeignet

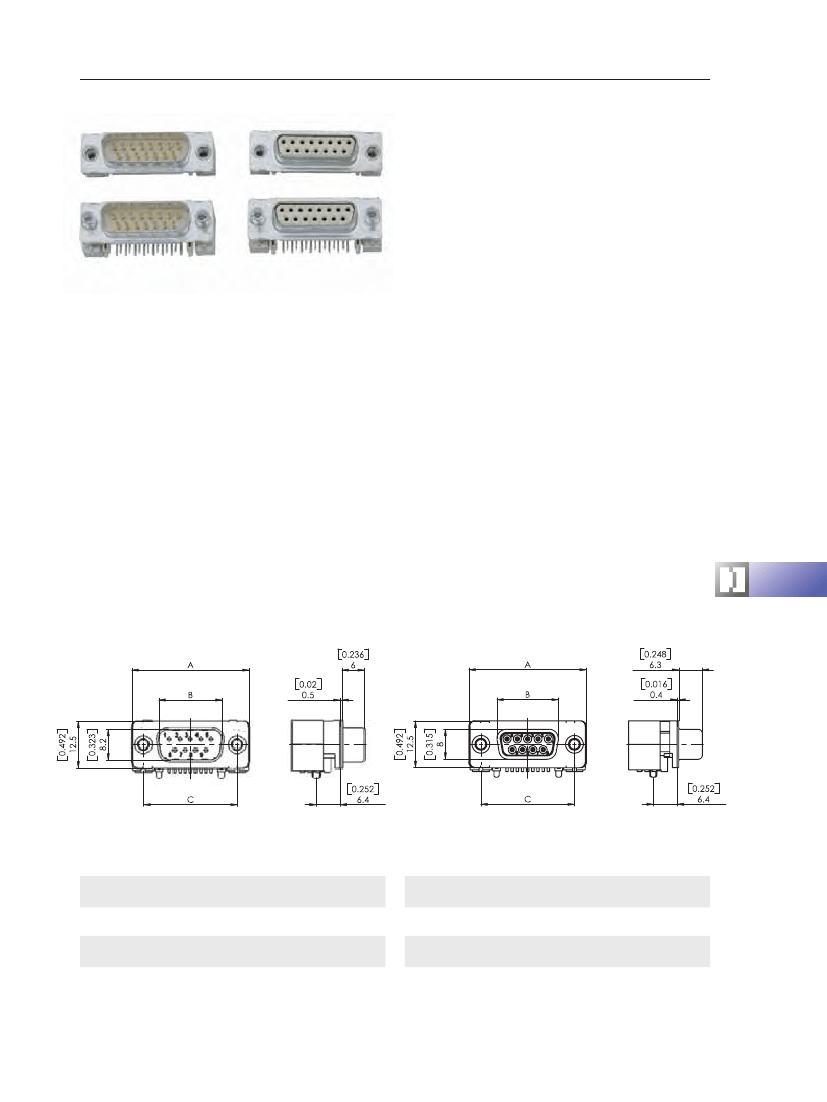

Shell Dimensions
Gehäuseabmessungen
Pin Connector Shell
Stiftsteckverbindergehäuse
Socket Connector Shell
Buchsensteckverbindergehäuse
Shell Size
Gehäusegröße
No. of Contacts
Polzahl
±0,1
(±0.004)
A
±0,4
(±0.016)
B
+0,2
(+0.008)
16,9
(0.665)
39,2
(1.543)
25,2
(0.992)
38,9
(1.531)
C
±0,15
(±0.006)
25,0
(0.984)
33,3
(1.311)
47,04
(1.852)
Shell Size
Gehäusegröße
No. of Contacts
Polzahl
±0,1
(±0.004)
A
±0,4
(±0.016)
B
- 0,2
(- 0.008)
16,4
(0.646)
39,2
(1.543)
24,7
(0.972)
38,5
(1.516)
C
±0,15
(±0.006)
25,0
(0.984)
33,3
(1.311)
47,04
(1.852)
1
9
31,4
(1.236)
1
9
31,4
(1.236)
2
15
2
15
3
25
53,2
(2.094)
3
25
53,2
(2.094)
Dimensions in mm (inch) -
Abmessungen in mm (inch)
Dimensions in mm (inch) -
Abmessungen in mm (inch)
fctgroup.com I 9
SMT Connectors
SMT Steckverbinder
Order Code
Order Details
Bestellhinweise
Bestellschlüssel
F
Series Prefix /
Serienbezeichnung
Insulator /
Isolierkörper
SL
Surface Mounted (Can be soldered on PCB surface)
Surface Mounted (Auf Leiterplattenoberfläche auflötbar)
Mounting Type /
Befestigungsarten
T
4-40 UNC
4-40 UNC
Z
M3
M3
U
Spacer 4-40 UNC
Abstandsbolzen 4-40 UNC
M
Spacer M3
Abstandsbolzen M3
D
Through Hole
Durchgangsloch
No. of Contacts /
Polzahl
Shell Size /
Gehäusegröße
Contact Type /
Kontaktart
P
Pin contact
Stiftkontakt
S
Socket contact
Buchsenkontakt
Contact Design, e.g. /
Kontaktvarianten, z.B.
101
Overall Hight 3,7 mm (0.146´´)
Bauhöhe 3,7mm
107
Overall Hight 7,3 mm (0.287´´)
Bauhöhe 7,3 mm
More contacts and layouts on request.
Weitere Kontakte und Layuts auf Anfrage.
Direction of Right Angled Contacts
Richtung der abgewinkelten Kontakte
--
Standard /
Standard
R
Revers*
Revers*
Performance Classes Available in Accordance with Din 41652
Lieferbare Gütestufe nach DIN 41652
G1
= 500 Contact Cycles
= Performance Class 1
= 500 Steckzyklen
= Gütestufe 1
G2
= 200 Contact Cycles
= Performance Class 2*
= 200 Steckzyklen
= Gütestufe 2*
G3
= 50 Contact Cycles
= Performance Class 3*
= 50 Steckzyklen
= Gütestufe 3*
Modifications /
Modifikationen
*On request /
*auf
Anfrage
09
1
15
2
25
3
SL
T
09
P
101
G1
...
0 I connecting is our business
SMT Connectors
SMT Steckverbinder
Materials and Platings
Materialien und Oberflächen
Shell
Gehäuse
Insulator
Isolierkörper
Relative temperature index according to UL 74 B
Technical Details
Technische Hinweise
Steel
Stahl
Heat resistant, glass filled (UL94V-0)
hochtemperaturbeständig, glasfaserverstärkt (UL94V-0)
≥10 °C (≥0 °F)
rel. Temperaturindex nach UL 746 B
Heat deflection temperature limit according to DIN 41 HDT/A
≥7 °C (≥9 °F)
Formbeständigkeitstemperatur nach DIN 53461 HDT/A
Sub temperature limit
- °C (-7 °F)
Untere Grenztemperatur
Shell plating (standard)
Gehäuseoberfläche (Standard)
Shell (standard)
Gehäuse (Standard)
Contact material
Kontaktmaterial
*On request nickel plated over copper /
*Auf Anfrage vernickelt über Kupfer
Tin plated over nickel*
verzinnt über Nickel*
Pin connector shell with dimples
Stiftsteckverbindergehäuse mit Kontaktnoppen
Copper alloy
Kupfer-Legierung
Electrical Data
Elektrische Daten
Current rating at room temperature
Maximale Stromstärke bei Raumtemperatur
Test voltage between contacts / shell and contact
Prüfspannung zwischen 2 Kontakten bzw. Kontakt u. Gehäuse
Insulation resistance between contacts
Isolationswiderstand Kontakt / Kontakt
Volume resistivity
Spezifischer Durchgangswiderstand
≤ 10
1
Ω cm
≥ 000 MΩ
100 V / 1 min.
A
Right Angled Signal Contacts (SMT)
Abgewinkelte Signalkontakte (SMT)
Overall Height .7 mm (0.14“ )
Bauhöhe 3,7 mm
Overall Height 7. mm (0.87“)
Bauhöhe 7,3 mm
fctgroup.com I 1
SMT Connectors
SMT Steckverbinder

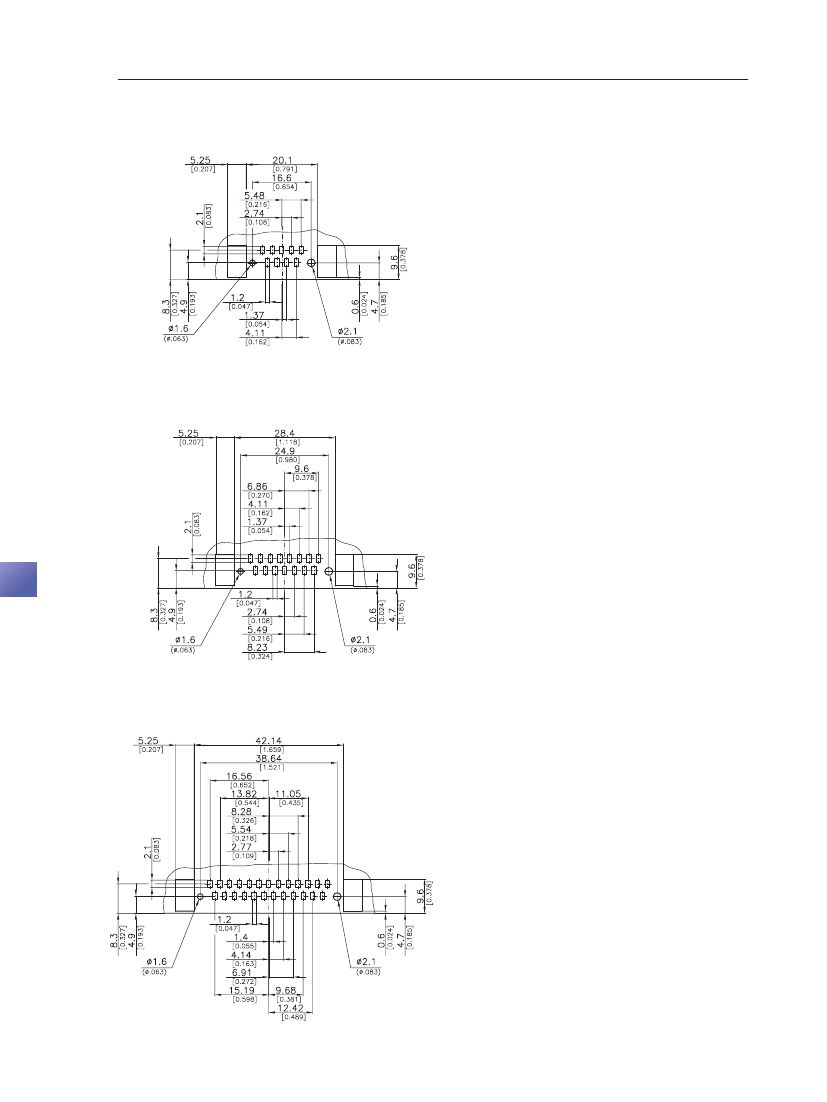

PCB Layout
Leiterplattenlayout
9 Contacts
9-polig
Technical Details
Technische Hinweise
15 Contacts
15-polig
25 Contacts
25-polig
I connecting is our business
SMT Connectors
SMT Steckverbinder

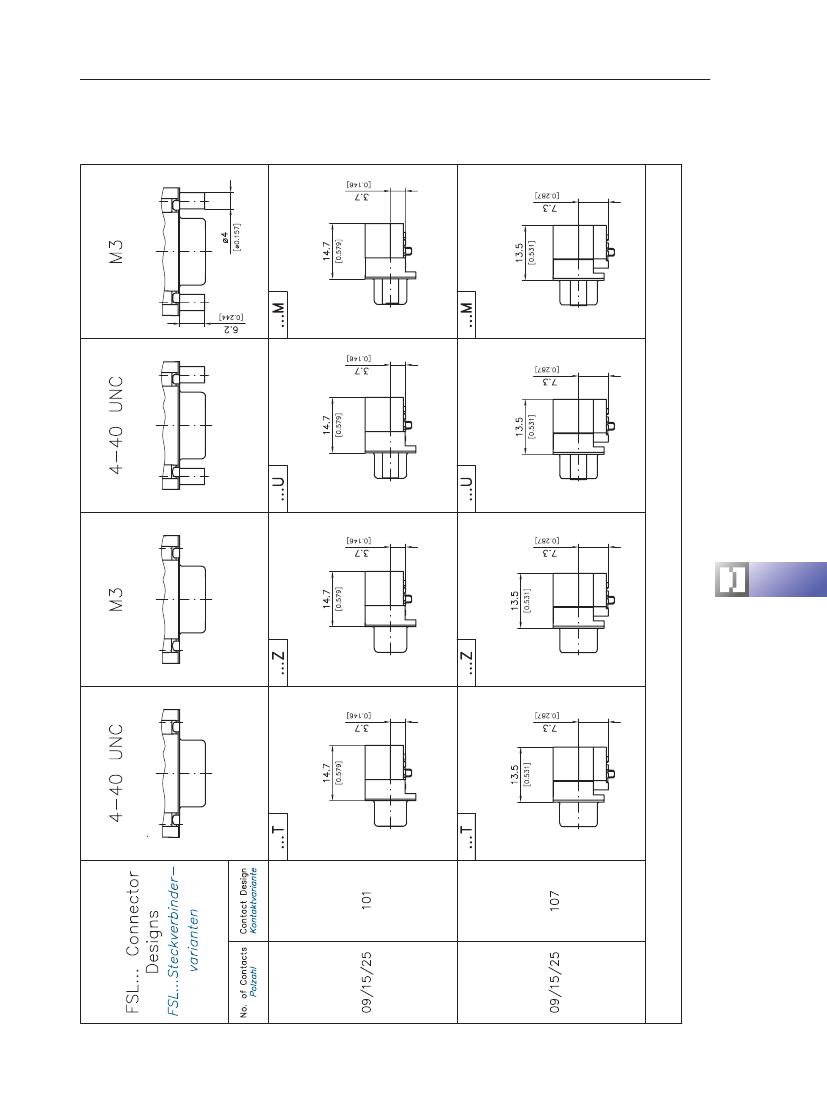

Summary of Connector Designs
Other dimensions possible on request
Andere Abmaße auf Anfrage möglich
Technical Details
Technische Hinweise
Übersicht Steckverbindervarianten
Please see order code on page
30.
Siehe auch Bestellschlüssel auf Seite
30.
fctgroup.com I
