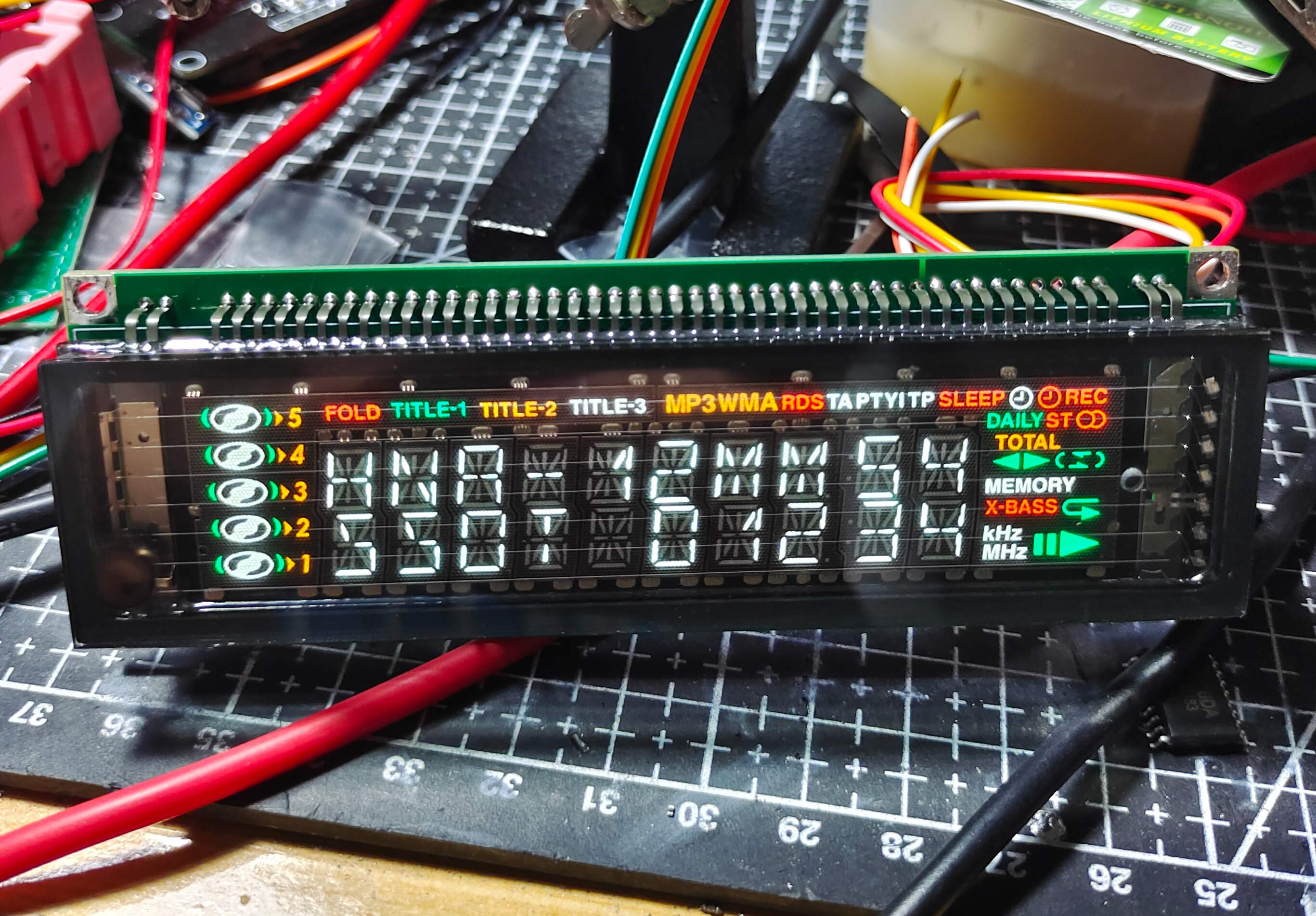

HNA-12MM54T Universal VFD display module

EPC-INBM32V1254UD_FirmWare.bin

BOM download

PCB_EPC-INBM32V1254UD_2022-09-24.pdf

PCB_EPC-INBM32V1254UD_2022-09-24.json

EPC-INBM32V1254UD_2022-09-24.pcbdoc

Gerber_EPC-INBM32V1254UD.zip

Schematic_HNA-12MM54T Universal VFD display module_2022-09-24.pdf

SCH_HNA-12MM54T Universal VFD display module_2022-09-24.json

EPC-INBM32V1254UD_2022-09-24.schdoc

61449

RT300-MKV 250W CNC step-up and step-down desktop adjustable power supply

Introduction: RT300-MKV-EXTREME synchronous hybrid power stage automatic range boost-buck digitally controlled adjustable power supply

EEI TECHNOLOGY 01P-HexaGon Series Project [RT300-MKV-EXTREME]
RT300-MKV-EXTREME自动范围数控升降压可调直流电源模块,具有恒压，恒流，自定义过压 ，过流 ，过功率  ， 短路保护功能，并且带有数据存取功能，方便快速调出预设值。
为了减少MCU的性能浪费并提高可靠性，逻辑与显示部分用了实时操作系统（RTOS）。
采用同步整流混合功率级方案，最高效率可达95%，并且具有极低的电压纹波。
改进过的环路使直流增益趋近于无限大，以达到0.01%以下的负载调整率。
采用电压前馈控制，大幅提高动态响应速度。
不同于其他四开关升降压，本产品具有极快的动态响应速度，能够灵活的应对各种类型的负载。
功率部分采用固液混合型电容，在压缩体积的同时，保证极低的电压纹波。
高边电流取样，负载可以和输入电源共地而不影响电流的测量。
输入具有防反接功能，不必担心反接造成模块烧毁。
模块具有二极管仿真功能，有效避免电池充电时造成电流倒灌而导致模块烧毁。
采用高精度Σ-Δ ADC，使全范围测量误差小于0.05。
第三代自校准算法[AUTO CAL V3]具有极快的校准速度，可以在半秒内完成全范围的校准并保证稳定的输出。
版权说明
此项目版权为EEI TECHNOLOGY电子工作室所有。
此项目为CC-BY-NC-SA协议（即创作共用-署名-非商业性-相同方式共享）且禁止未授权的演绎（截取原工程部分或者在原工程基础上加以修改而诞生的新工程称之为“演绎”），即使被授权，也要以同样方式共享其工程才方可进行演绎(需要标注原作者署名以及来源)，如无视开源协议并进行商业行为，本工作室将会追究其相关责任并进行严厉打击！请大家自觉遵守开源协议，共同维护开源环境。
此项目的显示部分（EPA-INBX32P4418PO）已经申请专利，请勿用以商业用途。
禁止未授权的二次开发（即基于原作品开发出新的作品，比如XXX电源模块，兼容RT300固件，基于RT300的xx功能扩展模块）
此项目仅供DIY以及学习之用，禁止将此项目用于一切商业行为（以牟利为目的贩卖，传播，复制）包括以上三点且不局限于以上三点。
为增加某些别有用心之人的制作成本以及时间精力（最大程度的确保我的产品不会被某电商平台的贩子量产并且倒卖），我对此项目的部分关键物料（部分电容，逻辑器件）进行了管控，敬请谅解！
因本人编程水平很差，以及为了避免不必要的版权纠纷问题（此处的“版权纠纷”是指如有人利用了我的源码进行商业行为，对方又不承认使用了我的源码，而嵌入式软件的取证是非常困难的，几乎无法取证，很难证明对方窃取了源码），故源码不公开（不要抱有侥幸心理来问我索要或者意图向我购买源码，我是不会给的），敬请谅解！
相关项目
显示板 EPA-INBX32P4418PO点击跳转
外壳相关（前后面板、电源板固定板）点击跳转
部分物料购买链接
CS106125 15uH功率电感点击跳转
CS166125 18uH功率电感点击跳转
HBW 80V 47uF固液混合电容点击跳转
HBW 63V 33uF固液混合电容点击跳转
OCV 35V 68uF固态电容点击跳转
散热模组点击跳转
液晶屏点击跳转
主要参数
输入电压范围 ： 10-30V
最大输入电流应力 ： 30A
最大熔断电流 ： 25A
输出电压范围 ： 0-50V
输出电流范围 ：0-10A(根据输出动态调节恒流上限)
最大输出功率 ： 250W
输出纹波 ： 12V IN 24V OUT @ 3A  : 48mVpp（含噪声)
调节分辨率 ： 0.01
设定-回读误差 ： < 0.005
测量误差 ： < 0.03</b>
全范围输出压降（0-10A） < 0.005
容量统计误差 ： < 0.002WH / AH / 小时
数据更新速率  30Hz
ADC采样率 ：1KSPS
采样间隔 ：3ms
显示屏类型 ：2.8" IPS FULL VIEW
动态性能（12Vin 24Vout 3A/us 0.5A -> 3A 50% 100Hz）
过冲/欠冲：< 25mV
恢复时间 :  < 1ms
环路带宽/穿越频率 ：>= 25KHz
电流环切换速度 ： < 200us
保护动作时间 ：< 5ms
输出纹波（12Vin 24V 3A Output）
输出纹波（12Vin 50V 1.1A Output）
静止状态下的输出纹波（12Vin 24V Output）
输出端上电曲线 (50V)
99%功率运行（12Vin）
99%功率运行20分钟后的温度
输入端电流（12Vin）
产品正面图
产品背面图
功能框图
固件会在完善之后上传，请耐心等待.
注意事项
此项目的PCB密度相对来说较高，请准备好热风枪，锡膏。
陶瓷电容切勿使用烙铁焊接，不然会有几率发生爆炸。
功率部分（Boost，Buck）的输出电容均为HBW固液混合型电容，请不要使用普通电解电容，可能会发生爆炸。
请勿抱有侥幸心理去替换某些物料，替换后有可能导致电源模块性能下降以及故障，且得不到任何技术支持。
给电池充电时，请勿反接电池，否则会导致模块烧毁。

BOM下载

PCB_EPA-INBM32P2245PR_V1.0_2022-09-24.pdf

PCB_EPA-INBM32P2245PR_V1.0_2022-09-24.json

EPA-INBM32P2245PR_V1.0_2022-09-24.pcbdoc

Gerber_EPA-INBM32P2245PR_V1.0.zip

Schematic_RT300-MKV 250W 数控升降压桌面可调电源_2022-09-24.pdf

SCH_RT300-MKV 250W 数控升降压桌面可调电源_2022-09-24.json

RT300-MKV 250W 数控升降压桌面可调电源_2022-09-24.zip

61450

RT300-MKV-PACK#4 电源前后面板以及电源板固定板

简介：RT300-MKV的电源外壳前后面板

适用于RT300-MKV电源模块以及显示板。

BOM下载

PCB_EPA-INBX32S4418PO_BK_2022-09-24.pdf

PCB_EPA-INBX32S4418PO_BK_2022-09-24.json

EPA-INBX32S4418PO_BK_2022-09-24.pcbdoc

Gerber_EPA-INBX32S4418PO_BK_2022-09-24.zip

PCB_EPA-INBX32S4418PO_MK_2022-09-24.pdf

PCB_EPA-INBX32S4418PO_MK_2022-09-24.json

EPA-INBX32S4418PO_MK_2022-09-24.pcbdoc

Gerber_EPA-INBX32S4418PO_MK_2022-09-24.zip

PCB_EPA-INBX32S4418PO_FK_2022-09-24.pdf

PCB_EPA-INBX32S4418PO_FK_2022-09-24.json

EPA-INBX32S4418PO_FK_2022-09-24.pcbdoc

Gerber_EPA-INBX32S4418PO_FK_2022-09-24.zip

PCB_PACK#4_2022-09-24.pdf

PCB_PACK#4_2022-09-24.json

PACK#4_2022-09-24.pcbdoc

Gerber_PACK#4_2022-09-24.zip

PCB_RT300-MKV-PACK2_2022-09-24.pdf

PCB_RT300-MKV-PACK2_2022-09-24.json

RT300-MKV-PACK2_2022-09-24.pcbdoc

Gerber_RT300-MKV-PACK2.zip

61451

STC8A8K64D4 LCM_DMA开发板

简介：为了测试STC8A8K64D4的LCM_DMA功能，单独画了块板子

STC8A8K64D4 seems to be STC's first MCU to support LCD_DMA function, so I drew a separate development board. The board size was originally drawn according to TK032RB422 (made by Tiky), but I didn’t understand the LG4573A driver IC, so I used the code written by their other 5-inch ILI9806G driver screen.
Has anyone studied the LG4573A IC? I would be very grateful if you could give me a C51 routine reference. For the time being, the code only runs through the basic LCM_DMA function, plus a font call.
See the code: https://github.com/XanaduNWH/8051/tree/main/STC8A8K64D4/Tiky_LCD_TEST_board The STC official website provides software library functions and application examples, but the naming of DMA still uses the pre-update BMM, and in some places and the new version of the header file It's still not correct, so I don't use the official function library.

The layout of the PCB board is very unprofessional, I hope someone can give me some guidance.

[ChangeLog]
2022/03/29
Corrected the buzzer circuit transistor wiring error
2022/03/25
Updated the GT30L32S4W packaging error;
exchange P54 and P55, P54 is changed to a button and a current limiting resistor is added, and P55 is changed to a pinout ;
Exchange P37 and P42, P37 (INT4) is changed to pinout, and P42 is changed to button; the download circuit made of CH340C used in

the power supply + download circuit
board is more expensive than CH340G, but there is less crystal oscillator on the circuit. If the automatic download fails using the TYPE-C interface for unified power supply
, you can increase C7 for better results.
CH340C uses USB direct power supply, and the whole version uses AMS1117 to step down to 3.3 power supply. The extension leads to a 5V power interface.

The LED circuit
board carries two IO-controlled LEDs, and P11 is the output port of the hardware PWM1_2.

Button circuits
P33 and P37 correspond to INT1 and INT3. INT0 gives the touch screen interrupt.
P51 is an ordinary IO button;
P54 is the NRST pin, although by default this pin is used as a standard IO;

the expansion interface
H1 is the hardware LCM_DMA channel corresponding to the LCD screen interface pin. (LCMIFCPS[1:0] = 00; LCMIFDPS[1:0] = 00;);
There are D16~D23 on the silk screen, but the pins are not wired because the MCU's LCM_DMA function only supports 16-bit width.
BL is directly connected to P1.0;
the screen touch interrupt is connected to P32 (INT0);
CN1 leads to the hardware SPI interface (P_SW1 = 0x00), sbit ex_cs = P1^2;
CN2 leads to the hardware I2C interface (P_SW2 = 0x00);
CN3 leads to UART4 (P_SW2 = 0x04);
CN4 leads to P6, which is the interface of PWM*_3;
CN5 is some IO that has nowhere to be placed;
CN6~8 is the 3V3 power interface;

the font chip
GT30L32S4W chip
provides 12, 16, 24, and 32 dot matrix size GB2312 characters, 4 sizes of GB extended characters, multiple ASCII character sets.
SPI interface (P_SW1 = 0x00)
sbit zk_cs = P1^7;

Flash chip
W25Q64
SPI interface (P_SW1 = 0x00)
sbit flash_cs = P1^6;

EEPROM chip
AT24C128N
I2C interface (P_SW2 = 0x00)

Clock chip
DS3231
I2C interface (P_SW2 = 0x00 )
INT/SQW = P3^6;

Miscellaneous
A CR1220 battery holder, retaining the traditional VRTG4 line download interface.
