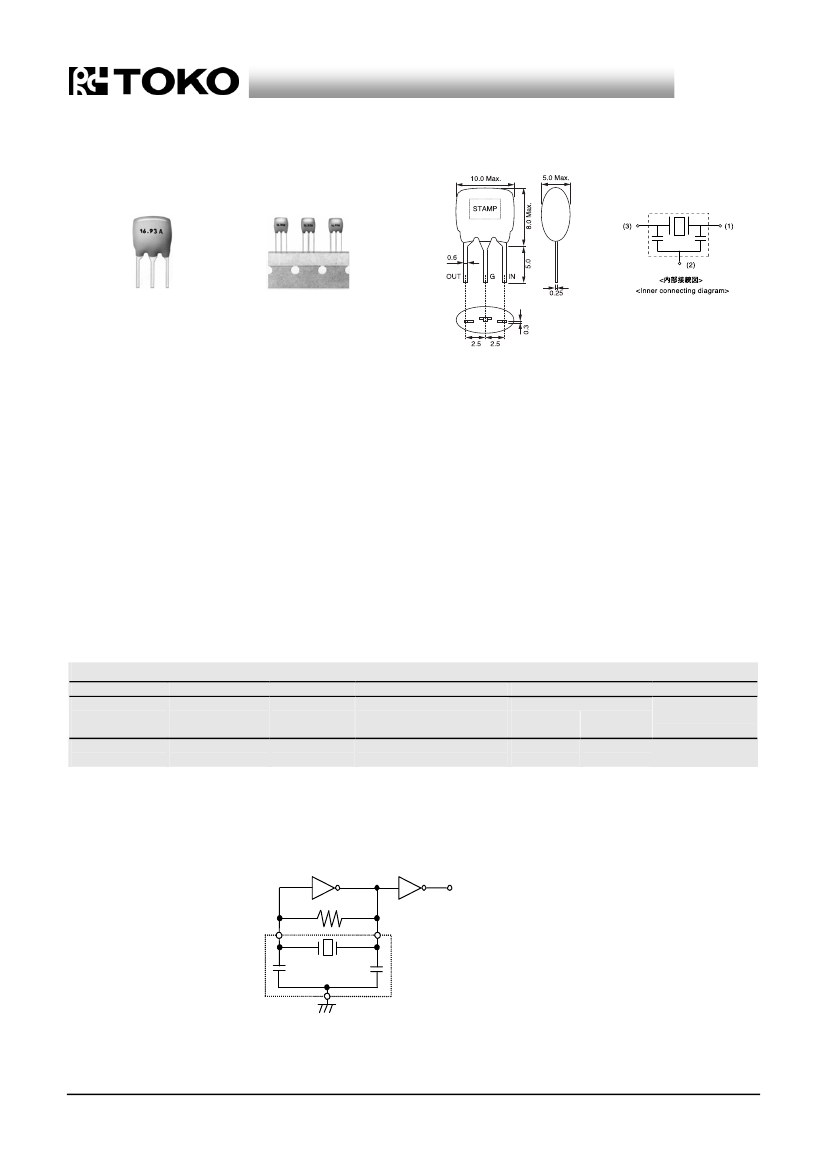

Ceramic Resonators
セラミック発振子
TYPE
CRHZ_A
CRHZP_A
TYPE CRHZ_A
(CERASONATOR
®
) MHz Band with built-in capacitors
CRHZP_A for taping
CRHZ_A
CRHZP_A
(CRHZ_A for Taping)
(Unit: mm)
Description
•
Ceramic resonators in the MHz band for microcomputers.
•
Applicable oscillation frequency range: 13.01∼50MHz.
概
要
•
マイコン用MHz帯セラミック発振子
•
対応発振周波数範囲：13.01∼50MHz
Features
•
•
•
•
Precise oscillating frequency without adjustment.
May be used with a variety of ICs.
Loaded capacitors (C
1
, C
2
) not required.
RoHS compliant
特
•
•
•
•
長
無調整で高精度の発振周波数が得られる
各種ICとの組合せが容易
負荷容量（C
1
，C
2
）が不要
RoHS
指令対応
Applications
•
Reference signal oscillators for — microcomputers
(CD/MD players, CD-ROM, CD-R, etc)
•
Digital applications equipment including measuring
instruments, communications equipment, toy, etc.
用
途
•
各種マイコン用基準信号発生器
（CD/MDプレーヤ、CD-ROM、CD-R等）
•
計測機器、通信機器、玩具などのデジタル応用機器
SELECTION GUIDE FOR STANDARD RESONATORS
TYPE CRHZ
東光品番
TOKO
Part
Number
DCRHZ16.93A
DCRHZ33.86A
•
•
発振周波数
Oscillation
Frequency
(MHz)
16.93±0.5%
33.86±0.5%
共振抵抗
Resonant
Impedance
(Ω)Max.
30
30
発振周波数の温度特性
Oscillation Frequency
Temperature Stability
(-20°C~+80°C)
±0.3%
±0.3%
負荷容量
Load Capacitor
C
1
C
2
(pF)
(pF)
Built-in
Built-in
Built-in
Built-in
備考
Note
Oscillation frequency tolerance can be designed narrower than
Fosc±0.5%, but Fosc±0.2%.
TOKO performs matching evaluation for all types of ICs.
Please contact us regarding applicable products.
● 発振周波数公差はFosc±0.5%より狭公差にもFosc±0.2%まで対応可½です。
● 各種ICとのマッチング評価を行っていますので、対応品番をお問い合わせ
下さい。
Oscillation frequency test circuit
発振周波数 測定回路
OUT PUT
IC
1MΩ
IC
C1
X
C2
IC :TC74HCU04AP
X
:CRHZ
VDD :5.0V
C1,C2:Built-in Capacitor
