4-Line Filters
for Installations and Systems
Power line filters for three-phase systems
with additional LF suppression
Rated voltage 440/250 V~, 50/60 Hz
Rated current 12 A
Construction
s
Four-line filter
s
Metal case
B84134-F
Features
s
Compact design
Applications
s
Switch-mode power supplies for traction
s
Industrial installations, computers
Terminals
s
Tab connectors 6,3
×
0,8 mm
Marking
Marking on component:
Manufacturer’s logo, ordering code,
rated voltage, rated current, date code
Minimum marking on packaging:
Manufacturer’s logo, ordering code

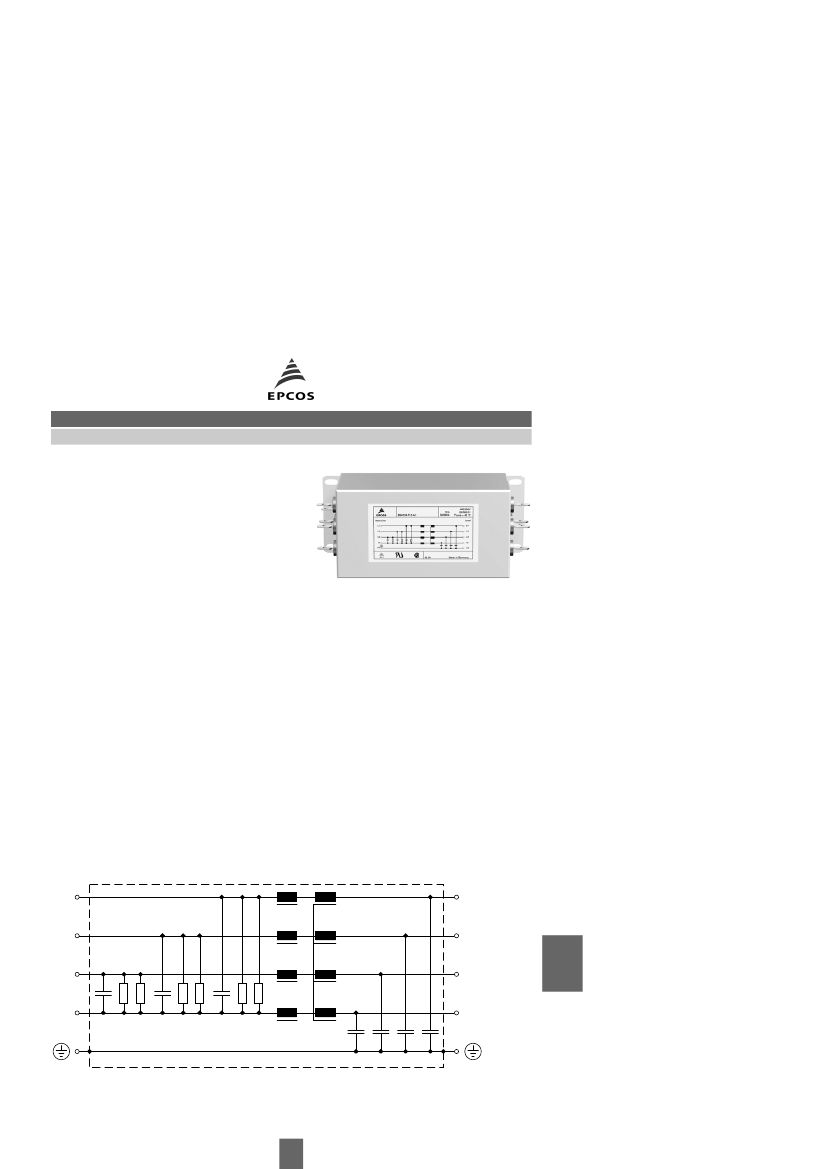

Circuit diagram
LINE
L1
LOAD
L1 ’
L2
L2 ’
L3
L3 ’
N
N’
SSB1067-G
301
03/01
4-Line Filters
for Installations and Systems
Technical data
Rated voltage
V
R
Rated current
I
R
Test voltage
V
P
Leakage current
I
leak
Climatic category
440/250 V~, 50/60 Hz
referred to 40
°
C ambient temperature
1414 V–, 2 s (line/line)
2700 V–, 2 s (lines/case)
at 400 V~, 50 Hz
B84134-F
in accordance with EN 60068-1
25/085/21 (– 25
°
C/+ 85
°
C/21 days damp heat test)
Characteristics and ordering codes
I
R
A
12
I
leak
mA
Approx.
weight
1,1 kg
B84134-F12-A1
Ordering code
Approvals
565-3
<
3,5
×
×
×
×
= approval granted

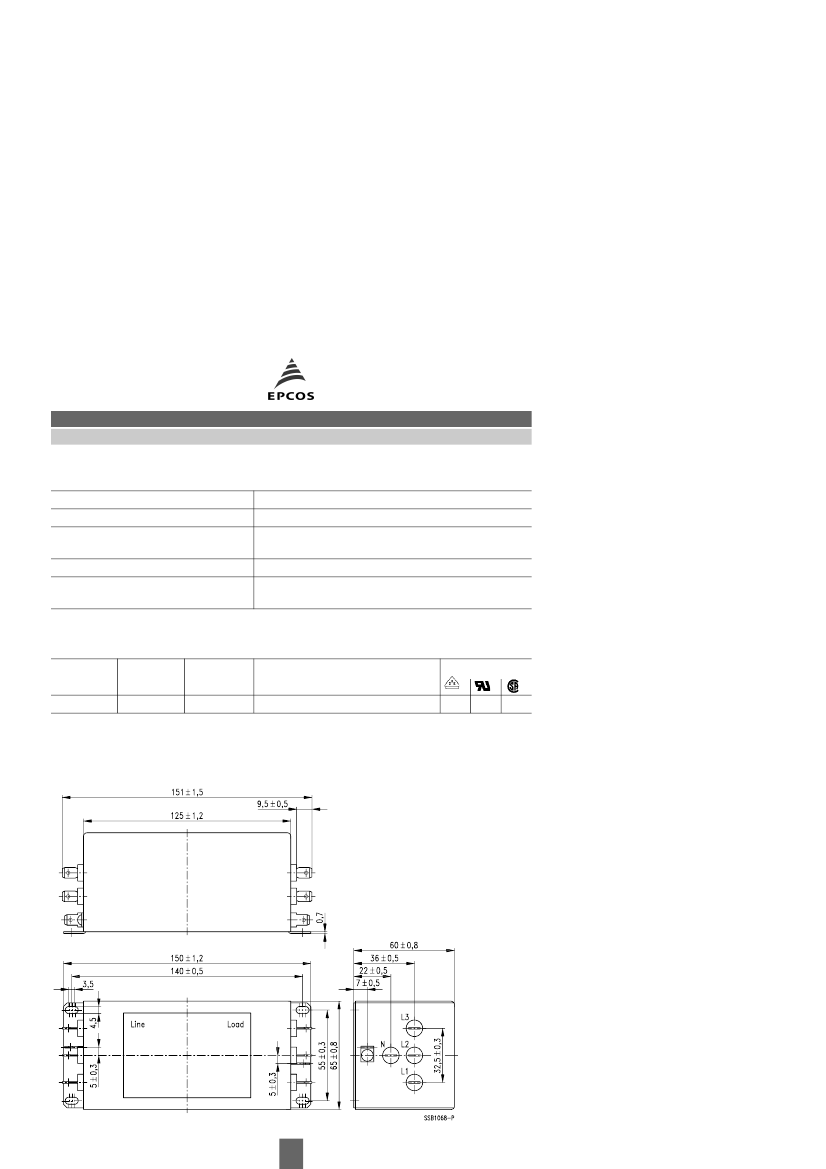

Dimensional drawing
Terminals:
Tab connectors 6,3 x 0,8mm
302
03/01
