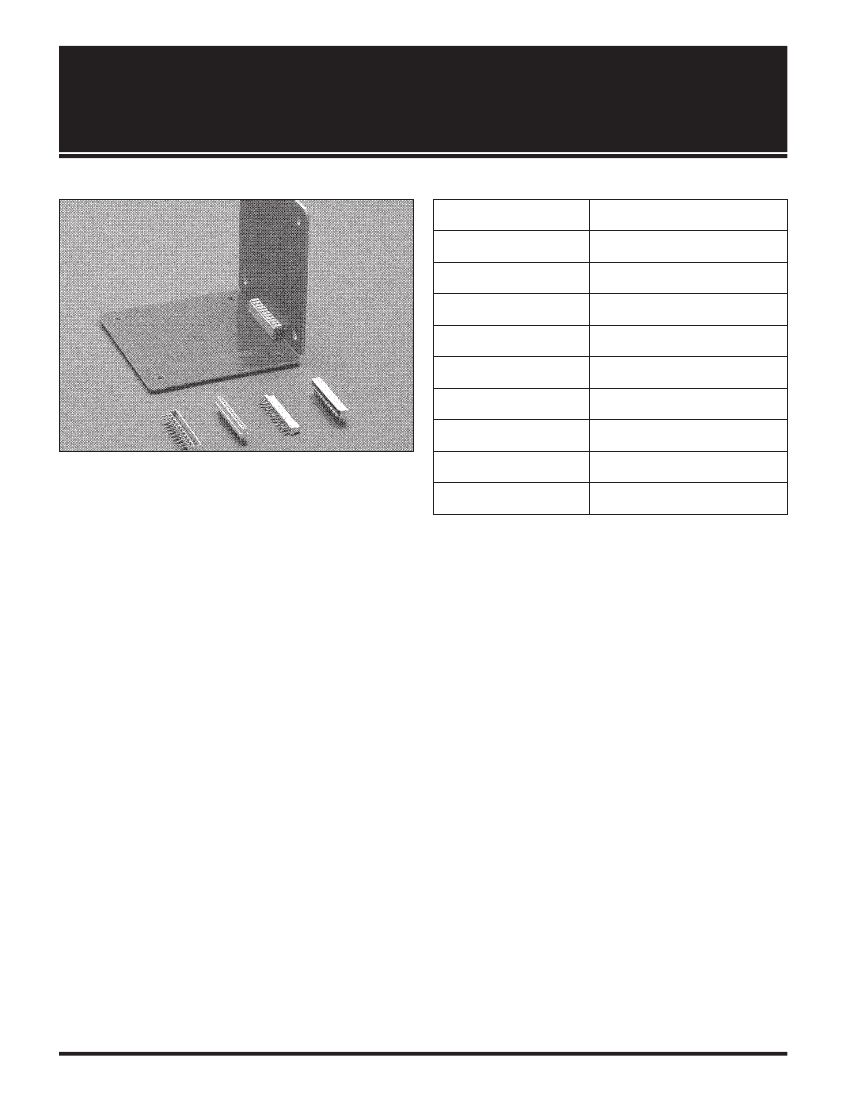

1.25
mm
Pitch
Series
5082
AC/DC 1.0A
シリーズ
5082
（Series）
基板接続方法
垂直接続 Vertical
（Connecting Modes of Boards）
極間隔
1.25mm
（Pitch）
極数
5∼21
（No. of Positions）
定格電流
（Rated Current)
定格電圧
AC/DC 125V
（Rated Voltage）
耐電圧
AC 500Vrms/min.
（D.W.Voltage）
コンタクト材質
（Contact Material)
インシュレータ材質
（Insulator Material)
½用温度範囲
（Operating Temperature)
銅合金 Copper alloy
耐熱樹脂 Heat resistance plastic
−40∼85℃
SERIES 5082
◇概要
5082シリーズは、基板と基板を直角に接続する2ピースタイプの基板対基板コネクタです。
挿入、抜去の操½性を½求した設計構造で、2ピースならではの性½安定性を有しています。
◇Outline
A two-piece type to connect boards at Right Angle.
Featuring design to maximize efficiency of insertion and separation, with high reliability as the two-piece type.
本カタログには推奨めっきを掲載しております。めっき種類・仕様、ならびに
生産対応可½極数については営業部に御確認願います。
Recommended plating types are mentioned in this catalogue.
For other plating types and their specifications, and available num-
bers of positions, please feel free to contact our sales department.

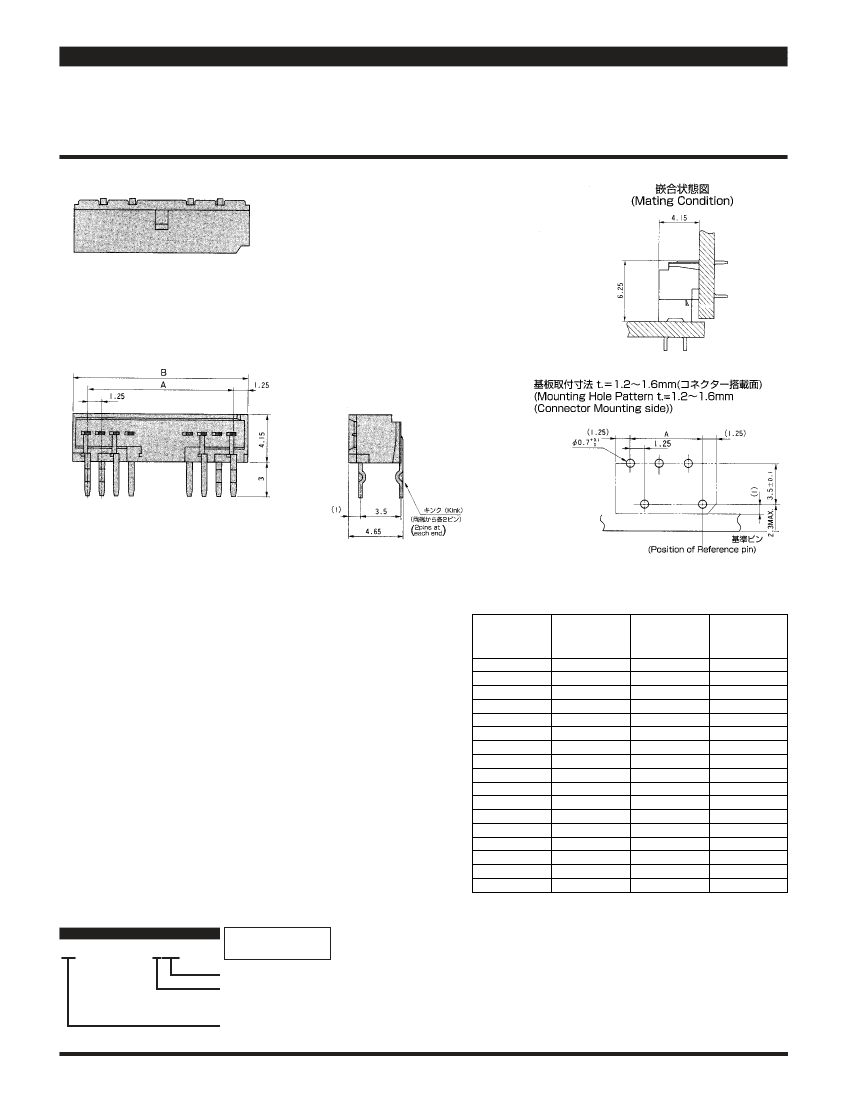

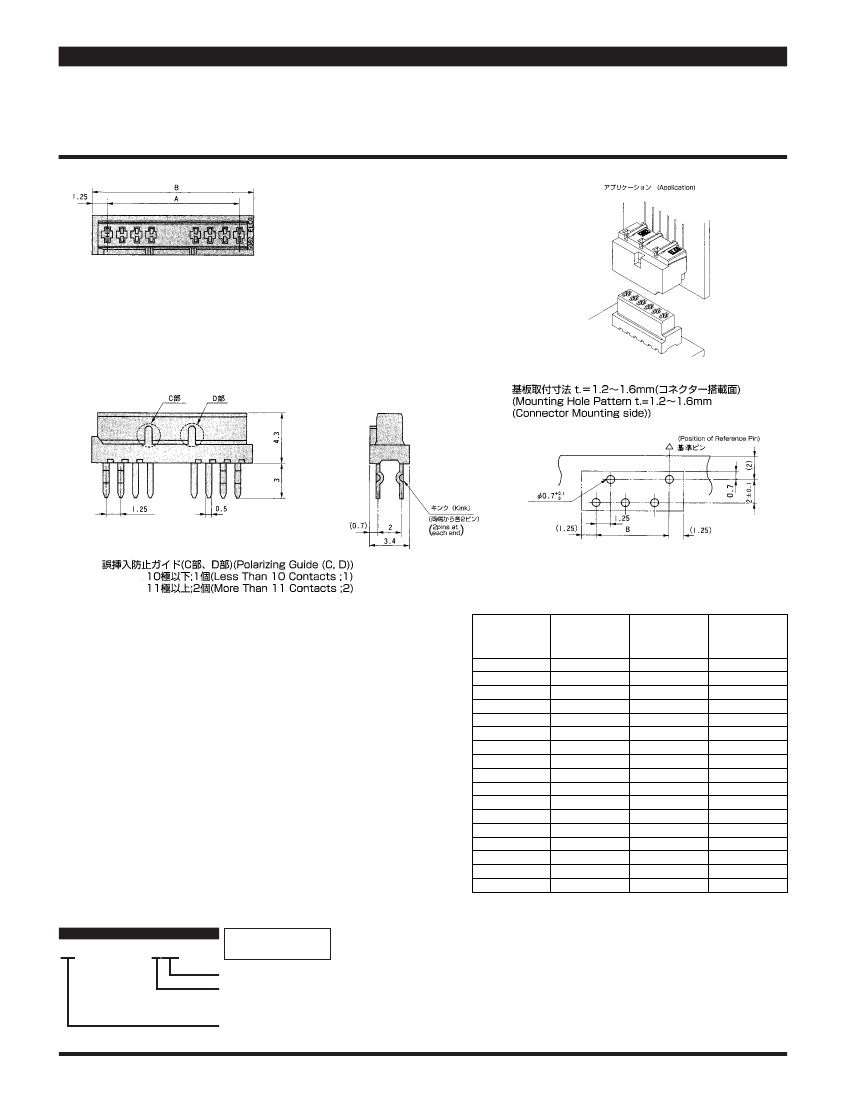

1.25mm Pitch
SERIES
5082
プラグ RA DIP
Plug RA Through Hole type
極数
Number of
Positions
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
A
5
6.25
7.5
8.75
10
11.25
12.5
13.75
15
16.25
17.5
18.75
20
21.25
22.5
23.75
25
B
7.5
8.75
10
11.25
12.5
13.75
15
16.25
17.5
18.75
20
21.25
22.5
23.75
25
26.25
27.5
マガジン
収納数（個）
No. of Magazine
Packaging(Units)
64
56
48
42
38
34
32
30
28
26
24
22
20
20
18
18
16
注文コード
ORDERING CODE
10 5082 311 XXX 100+
RoHS 対応品
RoHS Compliant Product
極数
Number of positions
バリエーション（
Variation
）
0
：キンク（
With Kink
）
1
：キンクなし（
Without Kink
）
アッセンブリー（
Assembly
）
10
：プラグ・マガジン収納（
Plug・Magazine Packaging
）
注）生産可½極数については営業部にご確認願います。
Note) Feel free to contact our sales department
for available numbers of positions.
1.25mm Pitch
SERIES
5082
リセ ST DIP
Receptacle Vertical Throug Hole type
極数
Number of
Positions
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
A
5
6.25
7.5
8.75
10
11.25
12.5
13.75
15
16.25
17.5
18.75
20
21.25
22.5
23.75
25
B
7.5
8.75
10
11.25
12.5
13.75
15
16.25
17.5
18.75
20
21.25
22.5
23.75
25
26.25
27.5
マガジン
収納数（個）
No. of Magazine
Packaging(Units)
64
56
48
42
38
34
32
30
28
26
24
22
20
20
18
18
16
注文コード
ORDERING CODE
20 5082 301 XXX 100+
RoHS 対応品
RoHS Compliant Product
極数
Number of positions
バリエーション（
Variation
）
0
：キンク（
With Kink
）
1
：キンクなし（
Without Kink
）
アッセンブリー（
Assembly
）
20
：リセプタクル・マガジン収納（
Receptacle・Magazine Packaging
）
注）生産可½極数については営業部にご確認願います。
Note) Feel free to contact our sales department
for available numbers of positions.
