WV3HG2128M72EEU806D6ISG

Description
2GB - 2x128Mx72 DDR2 SDRAM UNBUFFERED DIMM
Categorystorage    storage
File Size194KB,11 Pages
ManufacturerWhite Electronic Designs Corporation
Websitehttp://www.wedc.com/
Environmental Compliance
Download Datasheet Parametric View All

WV3HG2128M72EEU806D6ISG Overview

2GB - 2x128Mx72 DDR2 SDRAM UNBUFFERED DIMM

WV3HG2128M72EEU806D6ISG Parametric

Parameter NameAttribute value
Is it Rohs certified?conform to
MakerWhite Electronic Designs Corporation
package instructionDIMM,
Reach Compliance Codeunknow
access modeDUAL BANK PAGE BURST
Other featuresAUTO/SELF REFRESH
JESD-30 codeR-XDMA-N240
JESD-609 codee4
memory density19327352832 bi
Memory IC TypeDDR DRAM MODULE
memory width72
Number of functions1
Number of ports1
Number of terminals240
word count268435456 words
character code256000000
Operating modeSYNCHRONOUS
Maximum operating temperature85 °C
Minimum operating temperature-40 °C
organize256MX72
Package body materialUNSPECIFIED
encapsulated codeDIMM
Package shapeRECTANGULAR
Package formMICROELECTRONIC ASSEMBLY
Peak Reflow Temperature (Celsius)NOT SPECIFIED
Certification statusNot Qualified
self refreshYES
Maximum supply voltage (Vsup)1.9 V
Minimum supply voltage (Vsup)1.7 V
Nominal supply voltage (Vsup)1.8 V
surface mountNO
technologyCMOS
Temperature levelINDUSTRIAL
Terminal surfaceGold (Au)
Terminal formNO LEAD
Terminal locationDUAL
Maximum time at peak reflow temperatureNOT SPECIFIED

WV3HG2128M72EEU806D6ISG Preview

White Electronic Designs
WV3HG2128M72EEU-D6
ADVANCED*
2GB – 2x128Mx72 DDR2 SDRAM UNBUFFERED DIMM
FEATURES
Unbuffered 240-pin, dual in-line memory module
Fast data transfer rates: PC2-6400*, PC2-5300*,
PC2-4300 and PC2-3200
V
CC
= V
CCQ
= 1.8V
V
CCSPD
= +1.7V to +3.6V
Differential data strobe (DQS, DQS#) option
Four-bit prefetch architecture
DLL to align DQ and DQS transitions with CK
Multiple internal device banks for concurrent
operation
Supports duplicate output strobe (RDQS/RDQS#)
Programmable CAS# latency (CL): 3, 4, 5* and 6*
Adjustable data-output drive strength
On-die termination (ODT)
Serial Presence Detect (SPD) with EEPROM
Auto & self refresh (64ms/8,192 cycle refresh)
Gold edge contacts
Dual Rank
RoHS compliant
Package option
• 240 Pin DIMM
• 30.00mm (1.181") TYP
NOTE: Consult factory for availability of:
• Vendor source control options
• Industrial temperature option
• Parity function
* This product is under development, is not qualified or characterized and is subject to
change or cancellation without notice.
DESCRIPTION
The WV3HG2128M72EEU is a 2x128Mx72 Double Data
Rate DDR2 SDRAM high density module. This memory
module consists of eighteen 128Mx8 bit with 4 banks
DDR2 Synchronous DRAMs in FBGA packages, mounted
on a 240-pin DIMM FR4 substrate.
OPERATING FREQUENCIES
PC2-6400*
Clock Speed
CL-t
RCD
-t
RP
* Consult factory for availability
PC2-5300*
333MHz
5-5-5
PC2-4300
266MHz
4-4-4
PC2-3200
200MHz
3-3-3
400MHz
6-6-6
August 2006
Rev. 1
1
White Electronic Designs Corporation • (602) 437-1520 • www.wedc.com
White Electronic Designs
PIN CONFIGURATION
Pin No.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
Symbol
V
REF
V
SS
DQ0
DQ1
V
SS
DQS0#
DQS0
V
SS
DQ2
DQ3
V
SS
DQ8
DQ9
V
SS
DQS1#
DQS1
V
SS
NC
NC
V
SS
DQ10
DQ11
V
SS
DQ16
DQ17
V
SS
DQS2#
DQS2
V
SS
DQ18
DQ19
V
SS
DQ24
DQ25
V
SS
DQS3#
DQS3
V
SS
DQ26
DQ27
V
SS
CB0
CB1
V
SS
DQS8#
DQS8
V
SS
CB2
CB3
V
SS
V
CC
CKE0
V
CC
BA2
NC
V
CC
A11
A7
V
CC
A5
Pin No.
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
Symbol
A4
V
CC
A2
V
CC
V
SS
V
SS
V
CC
NC
V
CC
A10/AP
BA0
V
CC
WE#
CAS#
V
CC
CS1#
ODT1
V
CC
V
SS
DQ32
DQ33
V
SS
DQS4#
DQS4
V
SS
DQ34
DQ35
V
SS
DQ40
DQ41
V
SS
DQS5#
DQS5
V
SS
DQ42
DQ43
V
SS
DQ48
DQ49
V
SS
SA2
NC
V
SS
DQS6#
DQS6
V
SS
DQ50
DQ51
V
SS
DQ56
DQ57
V
SS
DQS7#
DQS7
V
SS
DQ58
DQ59
V
SS
SDA
SCL
Pin No.
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
Symbol
V
SS
DQ4
DQ5
V
SS
DM0
NC
V
SS
DQ6
DQ7
V
SS
DQ12
DQ13
V
SS
DM1
NC
V
SS
CK1
CK1#
V
SS
DQ14
DQ15
V
SS
DQ20
DQ21
V
SS
DM2
NC
V
SS
DQ22
DQ23
V
SS
DQ28
DQ29
V
SS
DM3
NC
V
SS
DQ30
DQ31
V
SS
CB4
CB5
V
SS
DM8
NC
V
SS
CB6
CB7
V
SS
V
CC
CKE1
V
CC
NC
NC
V
CC
A12
A9
V
CC
A8
A6
Pin No.
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
Symbol
V
CC
A3
A1
V
CC
CK0
CK0#
V
CC
A0
V
CC
BA1
V
CC
RAS#
CS0#
V
CC
ODT0
A13
V
CC
V
SS
DQ36
DQ37
V
SS
DM4
NC
V
SS
DQ38
DQ39
V
SS
DQ44
DQ45
V
SS
DM5
NC
V
SS
DQ46
DQ47
V
SS
DQ52
DQ53
V
SS
CK2
CK2#
V
SS
DM6
NC
V
SS
DQ54
DQ55
V
SS
DQ60
DQ61
V
SS
DM7
NC
V
SS
DQ62
DQ63
V
SS
V
CC
SPD
SA0
SA1
2
WV3HG2128M72EEU-D6
ADVANCED
PIN NAMES
Pin Name
A0-A13
BA0,BA2
DQ0-DQ63
CB0-CB7
DQS0-DQS8
DQS0#-DQS8#
DM0-DM8
ODT0, ODT1
CK0,CK0#-CK2,CK2#
CKE0, CKE1
CS0#, CS1#
RAS#
CAS#
WE#
SA0-SA2
SDA
SCL
V
CC
V
SS
V
REF
V
CC
SPD
NC
Function
Address Inputs
SDRAM Bank Address
Data Input/Output
Check Bits
Data strobes
Data strobes complement
Data masks
On-die termination controls
Clock Inputs
Clock Enables
Chip Selects
Row Address Strobe
Column Address Strobe
Write Enable
SPD address
SPD Data Input/Output
SPD Clock Input
Power Supply
Ground
Power Supply Reference
SPD Power
Spare pins, No connect
August 2006
Rev. 1
White Electronic Designs Corporation • (602) 437-1520 • www.wedc.com
White Electronic Designs
CS1#
CS0#
DQS0
DQS0#
DM0
DM/
RDQS
CS#
DQS
DQS#
DM/
RDQS
CS#
DQS
DQS#
WV3HG2128M72EEU-D6
ADVANCED

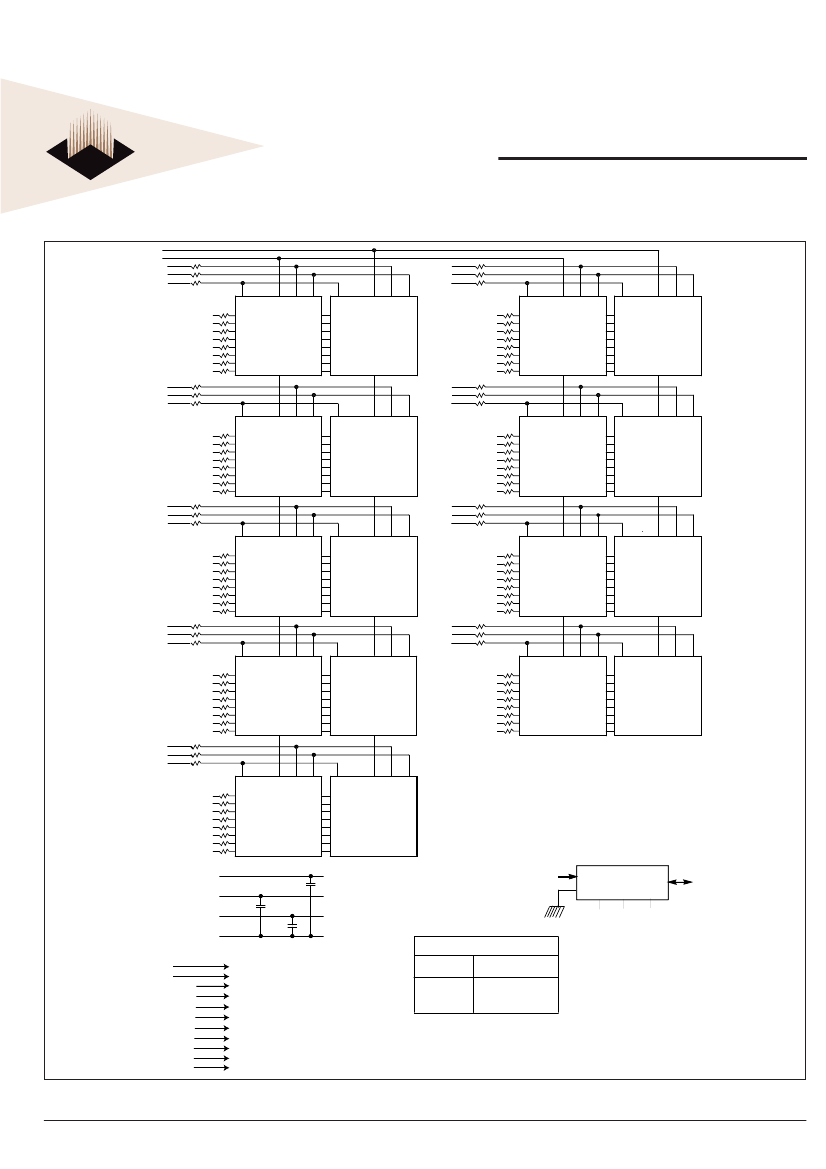

FUNCTIONAL BLOCK DIAGRAM
DQS4
DQS4#
DM4
DM/
RDQS
CS#
DQS
DQS#
DM/
RDQS
CS#
DQS
DQS#
DQ0
DQ1
DQ2
DQ3
DQ4
DQ5
DQ6
DQ7
DQS1
DQS1#
DM1
I/O 0
I/O 1
I/O 2
I/O 3
I/O 4
I/O 5
I/O 6
I/O 7
I/O 0
I/O 1
I/O 2
I/O 3
I/O 4
I/O 5
I/O 6
I/O 7
DQS5
DQS5#
DM5
DQ32
DQ33
DQ34
DQ35
DQ36
DQ37
DQ38
DQ39
I/O 0
I/O 1
I/O 2
I/O 3
I/O 4
I/O 5
I/O 6
I/O 7
I/O 0
I/O 1
I/O 2
I/O 3
I/O 4
I/O 5
I/O 6
I/O 7
DM/
RDQS
CS#
DQS
DQS#
DM/
RDQS
CS#
DQS
DQS#
DM/
RDQS
CS#
DQS
DQS#
DM/
RDQS
CS#
DQS
DQS#
DQ8
DQ9
DQ10
DQ11
DQ12
DQ13
DQ14
DQ15
DQS2
DQS2#
DM2
I/O 0
I/O 1
I/O 2
I/O 3
I/O 4
I/O 5
I/O 6
I/O 7
I/O 0
I/O 1
I/O 2
I/O 3
I/O 4
I/O 5
I/O 6
I/O 7
DQS6
DQS6#
DM6
DQ40
DQ41
DQ42
DQ43
DQ44
DQ45
DQ46
DQ47
I/O 0
I/O 1
I/O 2
I/O 3
I/O 4
I/O 5
I/O 6
I/O 7
I/O 0
I/O 1
I/O 2
I/O 3
I/O 4
I/O 5
I/O 6
I/O 7
DM/
RDQS
CS#
DQS
DQS#
DM/
RDQS
CS#
DQS
DQS#
DM/
RDQS
CS#
DQS
DQS#
DM/
RDQS
CS#
DQS
DQS#
DQ16
DQ17
DQ18
DQ19
DQ20
DQ21
DQ22
DQ23
DQS3
DQS3#
DM3
I/O 0
I/O 1
I/O 2
I/O 3
I/O 4
I/O 5
I/O 6
I/O 7
I/O 0
I/O 1
I/O 2
I/O 3
I/O 4
I/O 5
I/O 6
I/O 7
DQS7
DQS7#
DM7
DQ48
DQ49
DQ50
DQ51
DQ52
DQ53
DQ54
DQ55
I/O 0
I/O 1
I/O 2
I/O 3
I/O 4
I/O 5
I/O 6
I/O 7
I/O 0
I/O 1
I/O 2
I/O 3
I/O 4
I/O 5
I/O 6
I/O 7
DM/
RDQS
CS#
DQS
DQS#
DM/
RDQS
CS#
DQS
DQS#
DM/
RDQS
CS#
DQS
DQS#
DM/
RDQS
CS#
DQS
DQS#
DQ24
DQ25
DQ26
DQ27
DQ28
DQ29
DQ30
DQ31
DQS8
DQS8#
DM8
I/O 0
I/O 1
I/O 2
I/O 3
I/O 4
I/O 5
I/O 6
I/O 7
I/O 0
I/O 1
I/O 2
I/O 3
I/O 4
I/O 5
I/O 6
I/O 7
DQ56
DQ57
DQ58
DQ59
DQ60
DQ61
DQ62
DQ63
I/O 0
I/O 1
I/O 2
I/O 3
I/O 4
I/O 5
I/O 6
I/O 7
I/O 0
I/O 1
I/O 2
I/O 3
I/O 4
I/O 5
I/O 6
I/O 7
DM/
RDQS
CS#
DQS
DQS#
DM/
RDQS
CS#
DQS
DQS#
CB0
CB1
CB2
CB3
CB4
CB5
CB6
CB7
I/O 0
I/O 1
I/O 2
I/O 3
I/O 4
I/O 5
I/O 6
I/O 7
I/O 0
I/O 1
I/O 2
I/O 3
I/O 4
I/O 5
I/O 6
I/O 7
V
CCSPD
V
CC\
V
CCQ
VREF
V
SS
Serical PD
SCL
WP
Serial PD
SDA
A0
SA0
A1
SA1
A2
SA2
DDR2 SDRAMs
DDR2 SDRAMs
DDR2 SDRAMs
*Clock Wiring
Clock
Input
*CK0/CK0#
*CK1/CK1#
*CK2/CK2#
CS0#
CS1#
BA0-BA2
A0-A13
RAS#
CAS#
WE#
CKE0
CKE1
ODT0
ODT1
CS0#: DDR 2 SDRAMs
CS1#: DDR 2 SDRAMs
BA0-BA2: DDR 2 SDRAMs
A0-A13: DDR 2 SDRAMs
RAS#: DDR 2 SDRAMs
CAS#: DDR 2 SDRAMs
WE#: DDR 2 SDRAMs
CKE0: DDR 2 SDRAMs
CKE1: DDR 2 SDRAMs
ODT0: DDR 2 SDRAMs
ODT1: DDR 2 SDRAMs
DDR2 SDRAMs
6 DDR2 SDRAMs
6 DDR2 SDRAMs
6 DDR2 SDRAMs
*Wire per Clock Loading
Table/Wiring Diagrams
Notes:
1. DQ, DM, DQS/DQS# resistors: 5.1 Ohms +/-5%
2. BAx, Ax RAS#, CAS#, WE# resistors: 5.1 Ohms +/- 5%
NOTE: All resistor values are 22 ohms unless otherwise specified.
August 2006
Rev. 1
3
White Electronic Designs Corporation • (602) 437-1520 • www.wedc.com
White Electronic Designs
All voltages referenced to V
SS
Parameter
Supply Voltage
I/O Reference Voltage
I/O Termination Voltage
SPD Supply Voltage
Symbol
V
CC
V
REF
V
TT
V
CCSPD
Min
1.7
0.49 x V
CC
V
REF
-0.04
1.7
Typical
1.8
0.50 x V
CC
V
REF
-
WV3HG2128M72EEU-D6
ADVANCED
DC OPERATING CONDITIONS
Max
1.9
0.51 x V
CC
V
REF
+0.04
3.6
Unit
V
V
V
V
Notes
3
1
2
Notes:
1
V
REF
is expected to equal V
CC/2
of the transmitting device and to track variations in the DC level of the same. Peak-to-peak noise on
V
REF
may not exceed +/-1 percent of the
DC value. Peak-to-peak AC noise on V
REF
may not exceed +/-2 percent of V
REF
. This measurement is to be taken at the nearest V
REF
bypass capacitor.
2. V
TT
is not applied directly to the device. V
TT
is a system supply for signal termination resistors, is expected to be set equal to V
REF
and must track variations in the DC level of V
REF
.
3. V
CCQ
of all IC's are tied to V
CC
.
ABSOLUTE MAXIMUM RATINGS
Symbol
V
CC
V
IN
, V
OUT
T
STG
Parameter
Voltage on V
CC
pin relative to V
SS
Voltage on any pin relative to V
SS
Storage Temperature
Command/Address,
RAS#, CAS#, WE#,
I
L
Input leakage current; Any input 0V<V
IN
<V
CC
; V
REF
input
0V,V
IN
,0.95V; Other pins not under test = 0V
CS#, CKE
CK, CK#
DM
I
OZ
I
VREF
Output leakage current; 0V<V
IN
<V
CC
; DQs and ODT are disable
V
REF
leakage current; V
REF
= Valid V
REF
level
DQ, DQS, DQS#
Min
-0.5
-0.5
-55
-90
-45
-30
-10
-10
-36
Max
2.3
2.3
100
90
45
30
10
10
36
Units
V
V
°C
µA
µA
µA
µA
µA
µA
INPUT/OUTPUT CAPACITANCE
T
A
= 25°C, f = 100MHz
Parameter
Input Capacitance (A0-A13, BA0~BA2, RAS#, CAS#, WE#)
Input Capacitance (CKE0, CKE1), (ODT0, ODT1)
Input Capacitance (CS0#, CS1#))
Input Capacitance (CK0, CK0#-CK2, CK2#)
Input Capacitance (DQS0~DQS8), (DM0-DM8)
Input Capacitance (DQ0~DQ63), (CB0~CB7)
Symbol
C
IN1
C
IN2
C
IN3
C
IN4
C
IN5 (665)
C
IN5 (534, 403)
C
OUT (665)
C
OUT (534, 403)
Min
22
13
13
10
9
9
9
9
Max
40
22
22
16
11
12
11
12
Unit
pF
pF
pF
pF
pF
pF
pF
pF
August 2006
Rev. 1
4
White Electronic Designs Corporation • (602) 437-1520 • www.wedc.com
White Electronic Designs
Parameter
Operating Temperature (Commercial)
Symbol
TOPER
WV3HG2128M72EEU-D6
ADVANCED
OPERATING TEMPERATURE CONDITION
Rating
0ºC to 85ºC
Units
ºC
Notes
1, 2
Notes:
1. Operating temperature is the case surface temperature on the center/top side of the DRAM. For the measurement conditions, please refer to JEDEC JESD51.2.
2. At 0 - 85
ºC, operation temperature range, all DRAM specification will be supported.
INPUT DC LOGIC LEVEL
All voltages referenced to V
SS
Parameter
Input High (Logic 1) Voltage
Input Low (Logic 0) Voltage
Symbol
V
IH(DC)
V
IL(DC)
Min
V
REF
+ 0.125
-0.300
Max
V
CC
+ 0.300
V
REF
- 0.125
Units
V
V
INPUT AC LOGIC LEVEL
All voltages referenced to V
SS
Parameter
AC Input Low (Logic 1) Voltage DDR2-400 & DDR2-533
AC Input High (Logic 1) Voltage DDR2-667
AC Input Low (Logic 0) Voltage DDR2-400 & DDR2-533
AC Input Low (Logic 0) Voltage DDR2-667
Symbol
V
IL(AC)
V
IH(AC)
V
IL(AC)
V
IL(AC)
Min
V
REF
+ 0.250
V
REF
+ 0.200
V
REF
- 0.250
V
REF
- 0.200
Max
Units
V
V
V
V
August 2006
Rev. 1
5
White Electronic Designs Corporation • (602) 437-1520 • www.wedc.com
DIY love-filled LED flirting rainbow night light,,,,
This is a homemade night light I saw in a place. For electronics enthusiasts, it is quite simple, and the materials are also quite easy to find and buy. With just a little time, you can use your hands...
qwqwqw2088 DIY/Open Source Hardware
Introduction to GPS serial port output format
lm3s8962 development board gps logger project, to introduce the gps output format, after uart is done, it took many days, today I can finally decode the gps output simply, I started to use the GPS NME...
ssawee Microcontroller MCU
Open source program for automatic generation of dq current lookup table for permanent magnet synchronous motor of electric vehicle based on weak magnetic field lookup method
The program is completely open source, there is no package file, and the model comes with instruction documentation.This content is originally created by EEWORLD forum user alphaalgorithm . If you wan...
alphaalgorithm Motor Drive Control(Motor Control)
[Looking for New Year's spirit] Going outing on the first day of the Dragon Year
On the first day of the Lunar New Year, I went for an outing with my family. Hehe, in the south, there is still green everywhere.I recorded it with my camera, it turned out pretty good....
shower.xu Talking
Enable telnet service in Ubuntu and perform remote access in XP environment
The following method is applicable to Ubuntu 10.04 and above. 1. Install the super network daemon service program xinetd and the telnet service program telnetd. Switch to the super user $:sudo apt-get...
zhouning201 ARM Technology
Let me share with you some information about 51...
Let me share with you some information about 51......
missuu 51mcu

EEWorld
subscription
account

EEWorld
service
account

Automotive
development
circle

Robot
development
community

Index Files: 519  2130  810  1227  1798  11  43  17  25  37
Datasheet   0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
Room 1530, 15th Floor, Building B, No. 18 Zhongguancun Street, Haidian District, Beijing Telephone: (010) 82350740 Postal Code: 100190
Copyright © 2005-2026 EEWORLD.com.cn, Inc. All rights reserved 京ICP证060456号 京ICP备10001474号-1 电信业务审批[2006]字第258号函 京公网安备 11010802033920号
