Miniature Connectors
Miniatur Steckverbinder

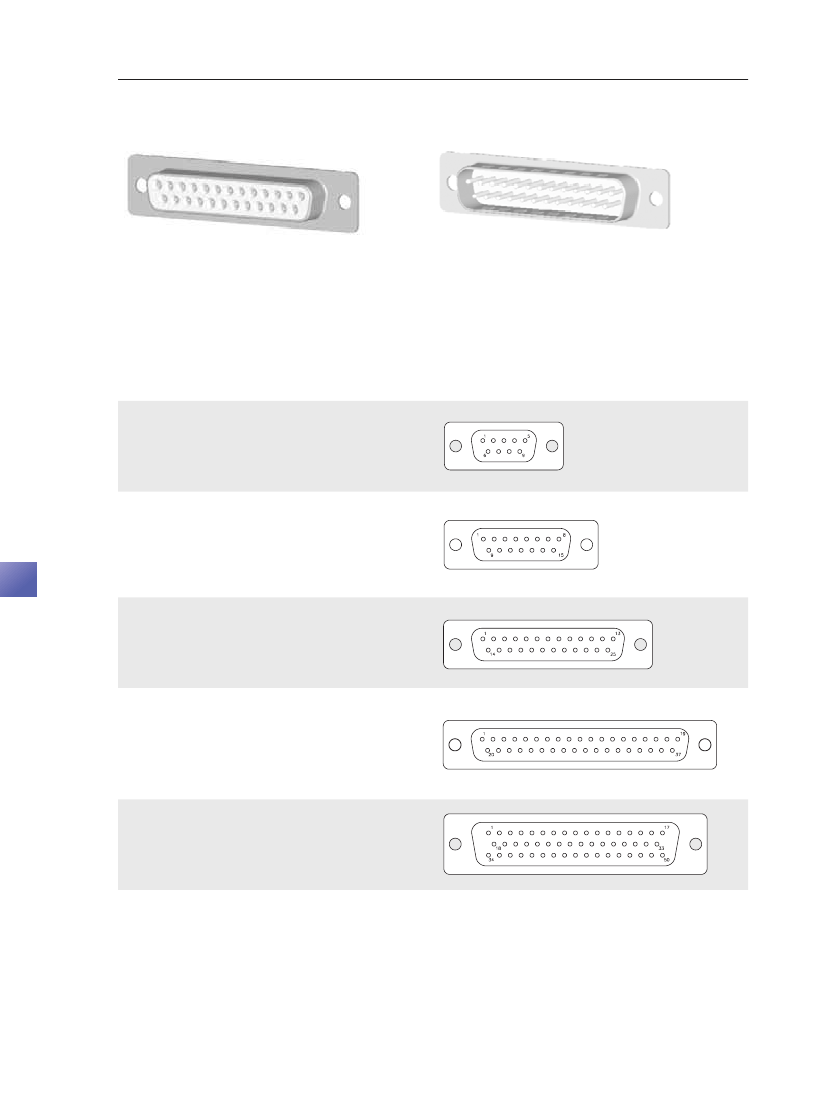

Contact Arrangements
Product Overview
Produktübersicht
Polbilder
Face view of socket connector
Blick auf Steckseite Buchsensteckverbinder
Face view of pin connector
Blick auf Steckseite Stiftsteckverbinder
Shell Size
Gehäusegröße
Number of Contacts
Polzahl
Pin Connector, Connecting Side
Stiftsteckverbinder, Ansicht steckseitig
1
9
2
15
3
25
4
37
5
50
1 I connecting is our business
Miniature Connectors
Miniatur Steckverbinder
Standard Connectors

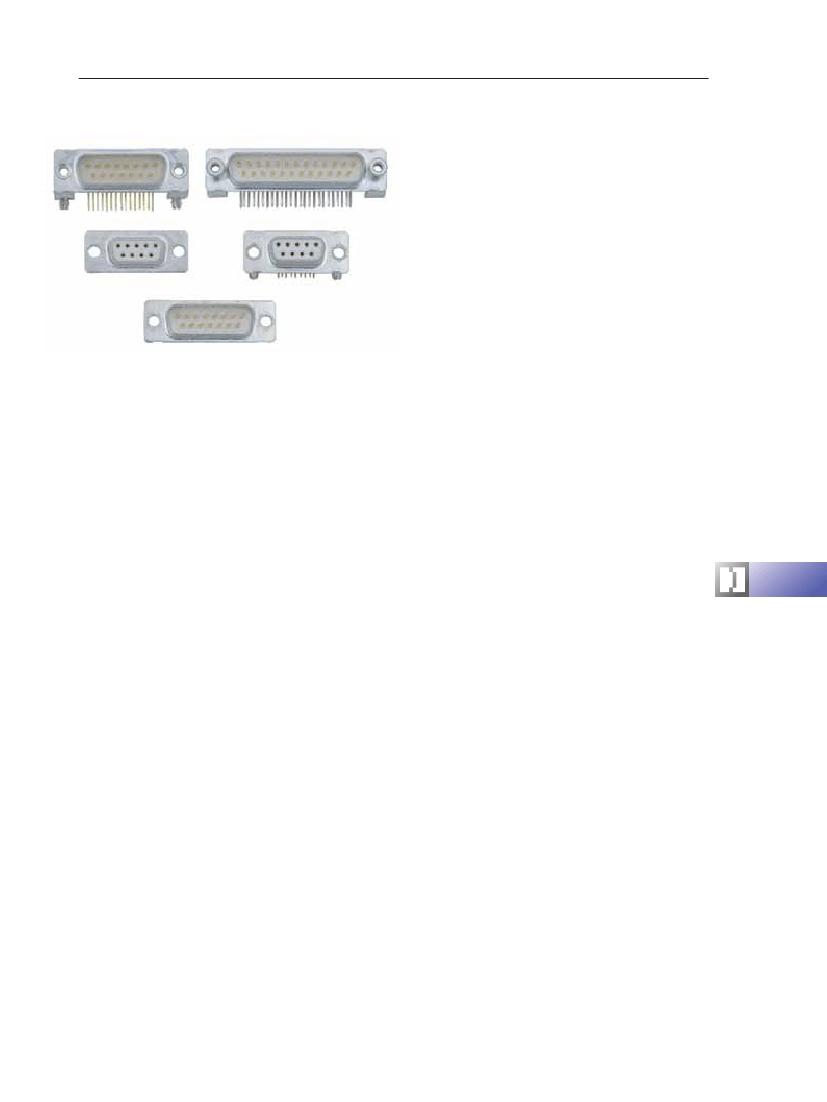

Product Description
Produktbeschreibung
Standard Steckverbinder
Advantages and Special Features
I
Connectors for universal application in several of industries
(e.g. plant engineering, automation, systems for measure-
ment and control, communication)
I
Several material and plating combinations available
I
Available in sizes 9-way to 0-way
I
Pin/socket contacts, straight, right angled, solder pot,
pcb, wire wrap
I
Multiple component parts, accessories and
modifications available
Vorteile und Merkmale im Überblick
I
Steckverbinder für universellen Einsatz in vielen Branchen
(z. B. Maschinen- und Anlagenbau, Automatisierungs-
branche, Mess- , Steuer- und Regelungstechnik, Kommuni-
kationsbranche etc.)
I
Verschiedene Material- und Oberflächenkombinationen
verfügbar
I
Polzahlen von 9 bis 50 erhältlich
I
Pin-/Buchsen Kontakte, gerade, abgewinkelt, Löttopf,
PCB, Wire Wrap
I
Vielfältige Anbauteile, Zubehör und Modifikationen
erhältlich
fctgroup.com I 17
Miniature Connectors
Miniatur Steckverbinder

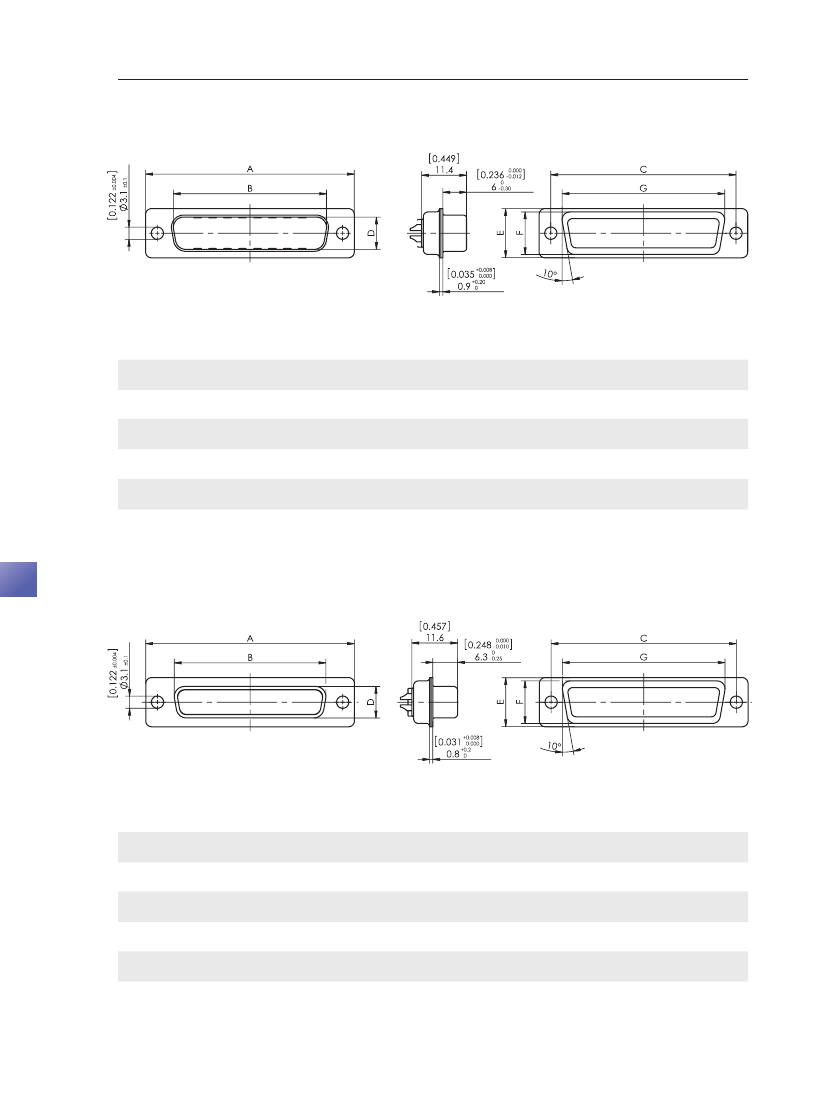

Shell Dimensions
Pin Connector Shell
Product Description
Produktbeschreibung
Gehäuseabmessungen
Stiftsteckverbindergehäuse
Shell Size
Gehäusegröße
No. of Contacts
Polzahl
A
±0,4
(±0.016)
B
+0,2
(+0.008)
16,9
(0.665)
25,2
(0.992)
38,9
(1.531)
55,3
(2.177)
52,8
(2.079)
C
±0,15
(±0.006)
25,0
(0.984)
33,3
(1.311)
47,0
(1.852)
63,5
(2.500)
61,1
(2.406)
D
+0,2
(+0.008)
8,2
(0.323)
8,2
(0.323)
8,2
(0.323)
8,2
(0.323)
11
(0.433)
E
±0,4
(±0.016)
12,5
(0.492)
12,5
(0.492)
12,5
(0.492)
12,5
(0.492)
15,4
(0.606)
F
±0,3
(± 0.012)
10,8
(0.425)
10,8
(0.425)
10,8
(0.425)
10,8
(0.425)
13,7
(0.539)
G
±0,3
(±0.012)
19,3
(0.760)
27,5
(1.083)
41,3
(1.626)
57,7
(2.272)
55,3
(2.177)
1
9
30,8
(1.213)
2
15
39,1
(1.539)
3
25
53,0
(2.087)
4
37
69,3
(2.728)
5
50
66,9
(2.634)
Dimensions in mm (inch) -
Abmessungen in mm (inch)
Socket Connector Shell
Buchsensteckverbindergehäuse
Shell Size
Gehäusegröße
No. of Contacts
Polzahl
A
±0,4
(±0.016)
B
- 0,2
(- 0.008)
16,4
(0.646)
24,7
(0.972)
38,5
(1.516)
54,9
(2.161)
52,5
(2.067)
C
±0,15
(±0.006)
25,0
(0.984)
33,3
(1.311)
47,0
(1.852)
63,5
(2.500)
61,1
(2.406)
D
-0,2
(-0.008)
8
(0.315)
8
(0.315)
8
(0.315)
8
(0.315)
10,8
(0.425)
E
±0,4
(±0.016)
12,5
(0.492)
12,5
(0.492)
12,5
(0.492)
12,5
(0.492)
15,4
(0.606)
F
±0,3
(±0.012)
10,8
(0.425)
10,8
(0.425)
10,8
(0.425)
10,8
(0.425)
13,7
(0.539)
G
±0,3
(±0.012)
19,3
(0.760)
27,5
(1.083)
41,3
(1.626)
57,7
(2.272)
55,3
(2.177)
1
9
30,8
(1.213)
2
15
39,1
(1.539)
3
25
53,0
(2.087)
4
37
69,3
(2.728)
5
50
66,9
(2.634)
Dimensions in mm (inch) -
Abmessungen in mm (inch)
18 I connecting is our business
Miniature Connectors
Miniatur Steckverbinder
Order Code
UL Recognized File No. 168813
Series Prefix /
Serienbezeichnung
Order Details
Bestellhinweise
Bestellschlüssel
F
W
37
P
0
S
G1
A …
Insulator /
Isolierkörper
--
Standard = Thermoplastic /
Standard = Thermoplast
H
Heat resistant, please check availability.
Hochtemperaturbeständig, Lieferbrkeit anfragen.
M
Polyesther glass fiber filled, zinc plated shell, pin connectors without dimples
Polyester glasfaserverstärkt, Gehäuseoberfläche verzinkt,
Stiftsteckverbinder ohne Kontaktnoppen
MIL-C 24308 compliant (not RoHS compliant) /
entsprechend MIL-C 24308 (nicht RoHS konform)
Mounting Type /
Befestigungsarten
--
Standard /
Standard
W
Float mounted, see page 22
/
Schwimmend, siehe Seite 22.
Clinch nut 4-40UNC, see page 412.
/
Einnietmutter 4-40 UNC, siehe Seite 412.
T
Z
Clinch Nut M3, see page 412.
/
Einnietmutter M3, siehe Seite 412.
Clinch nut 4-40UNC self locking, see page 412.
/
Einnietmutter 4-40 UNC selbstsichernd, siehe Seite 412.
TS
ZS
Clinch nut M3 self locking, see page 412.
/
Einnietmutter M3 selbstsichernd, siehe Seite 412.
No. of Contacts /
Polzahl
Shell Size /
Gehäusegröße
Contact Type /
Kontaktart
P
Pin contact /
Stiftkontakt
S
Socket contact /
Buchsenkontakt
Contact Design, e.g. /
Kontaktvarianten, z.B.
0
Solder Pot /
Löttopf
1
Straight PCB Termination /
Leiterplattenanschluss gerade
4
Wire-Wrap /
Wire-Wrap
5
Right angled PCB Termination /
Leiterplattenanschluss abgewinkelt
14
Straight PCB Termination /
Leiterplattenanschluss gerade
--
S
Machined Contacts
Gedrehte Kontakte
Stamped Contacts
Gestanzte Kontakte
09
1
15
2
25
3
37
4
50
5
For more contacts please see page 24 onwards.
Weitere Kontakte siehe Seite 24ff.
Direction of Right Angled Contacts
Richtung der abgewinkelten Kontakte
--
Standard /
Standard
R
Reverse (not available with stamped contacts)
Reverse (nicht mit gestanzten Kontakten möglich)
Performance Classes Available in Accordance with Din 41652
Lieferbare Gütestufe nach DIN 41652
G1
= 500 Contact Cycles
= Performance Class 1
= 500 Steckzyklen
= Gütestufe 1
G2
= 200 Contact Cycles
= Performance Class 2
= 200 Steckzyklen
= Gütestufe 2
G3
= 50 Contact Cycles
= Performance Class 3
= 50 Steckzyklen
= Gütestufe 3
Platings for Signal Contacts
Oberflächen für Signalkontakte
--
Standard Au over Ni
--
Standard AU über Nickel
A
AuroPur please see page 20 only in combination with G1 or individual
AuroPur siehe Seite 20 nur in Kombination mit G1 oder individuell
Modifications /
Modifikationen
fctgroup.com I 19
Miniature Connectors
Miniatur Steckverbinder
AuroPur High Performance Gold Plating
FCT is introducing a new nickel phosphorous gold plating (min
0,1 µm Au over -4 µm chemical NiP ) which has better qualities
than standard platings. Connectors and contacts with nickel
phosphorus gold plating have been tested in accordance with
DIN 41, part 1 and DIN 41 part . A relevant test report
is available on request:
Sales Team FCT
sales@fctgroup.com
Technical Details
Technische Hinweise
AuroPur Hochleistungs-Goldbeschichtung
FCT führt eine Nickel-Phosphor-Gold Oberfläche (min 0,1 µm
Au über 2 - 4 µm chemisches NiP) ein, die im Vergleich zu
herkömmlichen Beschichtungen bessere Eigenschaften aufweist.
Steckverbinder und Kontakte mit Nickel-Phosphor-Gold Oberflä-
che sind entsprechend den Anforderungen der DIN 41626, Teil
1 und DIN 41652 Teil 2 getestet. Ein entsprechender Testbe-
richt ist auf Anfrage erhältlich von:
Sales Team FCT
sales@fctgroup.com
General Characteristics and Advantages of
AuroPur High Performance Gold plating
I
High abrasion resistance
I
Very good corrosion resistance
I
Low thermal contact resistance, very good
contact characterisics
I
Excellent solderability
I
Even plating density
I
RoHS compliant
I
Non-magnetic on request
Allgemeine Eigenschaften und Vorteile der
AuroPur Hochleistungs-Goldbeschichtung
I
hohe Abriebsbeständigkeit
I
sehr gute Korrosionsbeständigkeit
I
niedriger Kontaktwiderstand, sehr gute
Kontakteigenschaften
I
hervorragende Lötbarkeit
I
gleichmäßige Schichtdicke
I
RoHS konform
I
auf Wunsch non-magnetisch

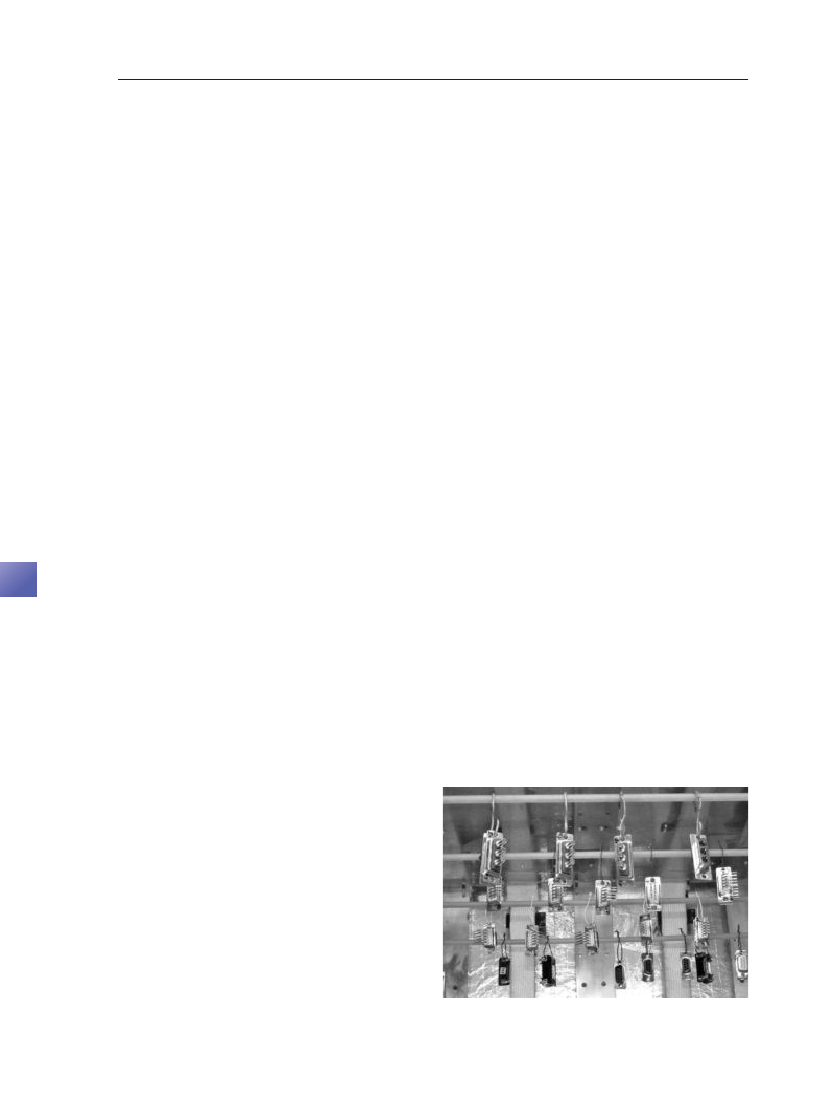

Test Construction and Conditions
I
Contact resistance in accordance with DIN 4140 part 4
(Start Value / Value after 0 contact durability tests
and 1 days corrosive gas)
Testaufbau und -bedingungen
I
Mechanical durability in accordance with DIN 4140 part 1
(0 contact durability tests)
I
Industrial atmosphere in accordance with DIN 4140 part
7 (Exposure to flowing mixed gases in accordance with
DIN EN 008--0, test Ke, Method 4)
I
Optical testing in accordance with DIN 4140 part
I
Solderability in accordance with DIN IEC 8 part -0
I
Micro-impedance measuring device EMT 8
I
Corrosion test chamber K0 + TOX gas monitor 7100
(TZO Leipzig)
I
Solder bath in accordance with DIN IEC part -0
I
Durchgangswiderstand nach DIN 41640 Teil 4 (Anfangs-
wert/ Wert nach 250 Steckzyklen und 21 Tagen Schadgas)
I
Mechanische Lebensdauer nach DIN 41640 Teil 21
(250 Steckzyklen)
I
Industrieatmosphäre nach DIN 41640 Teil 72 (Belastung
durch strömendes Mischgas nach DIN EN 60068-2-60,
Prüfung Ke, Methode 4)
I
Sichtprüfung nach DIN 41640 Teil 2
I
Lötbarkeit nach DIN IEC 68 Teil 2-20
I
Mikroimpedanzmeßgerät EMT 328
I
Korrosionsprüfkammer K350 + TOX GAS Monitor 7100
(TZO Leipzig)
I
Lötbad gemäß DIN IEC Teil 2-20
Storage of the test object during the mixed gas exposure
Lagerung der Testobjektes während der Mischgasexposition
