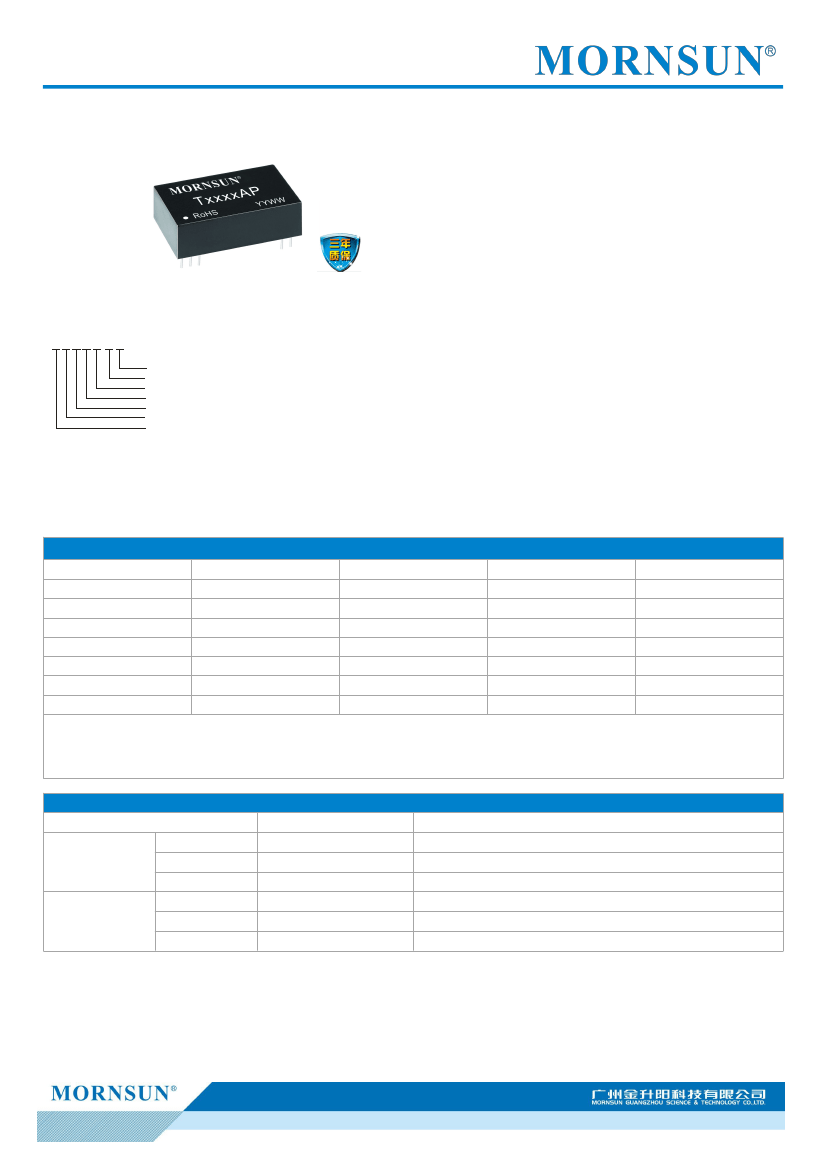

信号调理模块
TxxxxAP
系列
有源高精度信号调理模块
正负信号输入
&
单极正信号输出
产品特点
四端隔离(信号输入、信号输出、
电源输入和电源输出
相互隔离)
高精度等级(0.1%
F.S.)
高线性度(0.1%
F.S.)
隔离电压(2.5KVDC/60s)
极½温漂(35PPM/℃)
工½温度范围:
-25~71℃
高可靠性(MTBF
>500,000
小时)
RoHS
产品选型
TxxxxAP
封装½式
信号极性
隔离电源输出
电源输入
信号输出
信号输入
产品标识
TxxxxAP
系列信号调理模块，是前级正负信号输入，后级单极性信号输出的有源隔离模块，模块内部嵌入了一个高效微功率电源，可
以在向内部信号处理电路供电的同时向外围电路输出一路隔离电源。在三线制和四线制应用场合，该产品大大简化了用户的设计，提
高了
PCB
的空间利用率。由于内部采用电磁隔离技术，相比光耦隔离具有更½的温漂特性和线性度。此模块为四端隔离，信号输入、
信号输出、电源输入和隔离电源输出相互隔离。
选型表
产品型号
T5130AP
T5530AP
T5533AP
T5650AP
T6130AP
T6630AP
T6633AP
注：如有下列特殊需求，可以订制:
电源输入：24/15/12VDC；
输入信号：0~±5V/±10V；
输出信号：0~5V/10V,0/4~20
mA；
隔离电源输出：24/15/12/5VDC。
电源输入(VDC)
24V
24V
24V
12V
24V
24V
24V
输入信号
±10V
±10V
±10V
±10V
±5V
±5V
±5V
输出信号
4~20mA
0~10V
0~10V
0~5V
4~20mA
0~5V
0~5V
隔离电源输出(VDC)
无
无
24V
无
无
无
24V
输入特性
项目
电源电压
电源输入
输入功率
电源保护
输入信号
信号输入
输入阻抗
过½½
信号输入最大时
电压信号输入
信号输出、隔离电源输出满½½
工½条件
数值
电源输入标称值±5%
≤2W
反接保护
见选型表
≥10MΩ
-15V<Vin<15V
2016.7.04-B/4
第
1
页 共
4
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
信号调理模块
TxxxxAP
系列
输出特性
项目
隔离电源输出
输出电压
输出电流
输出信号
信号输出
负½½½力
电压输出型
电流输出型
工½条件
隔离电源输出电流满½½
数值
(标称值) ±10%
≤25mA
见选型表
≥2KΩ
≤500Ω
传输特性
项目
零点偏½
信号精度
温度漂移系数
-25 ~ +71℃工½温度范围内
工½条件
数值
0.1%F.S.
0.1%F.S.
0.0035%F.S./℃
通用特性
项目
电气隔离
隔离强度
绝缘电阻
工½温度
运输和存储温度
½用环境
测试时间
1
分钟，
漏电流<1mA，
湿度<70%
工½条件
数值
四端隔离(信号输入、信号输出、输入电源和隔离电源输出相互隔离)
2.5KVDC（输入信号地与输出信号地之间）
(注：½有隔离电源时，隔离电源端与输入端隔离电压为 500VDC)
100MΩ，500VDC(信号输入端、信号输出端、输入电源端和隔离电源输出端)
-25~+71℃
-50~+105℃
周围环境存在灰尘、强烈振动、冲击以及对产品元器件有腐蚀的气½可½会对
产品造成损坏
物理特性
外壳材料
封装
重量
冷却方式
黑色阻燃耐热塑料
DIP24
10.5g(Typ.)
自然冷却
EMC
特性
静电放电
IEC/EN61000-4-2
IEC/EN61000-4-4
IEC/EN61000-4-4
IEC/EN61000-4-5
IEC/EN61000-4-5
Contact ±4KV (推荐电路见图 2)
电源端口
±2KV (推荐电路见图 2)
其它端口
±1KV (推荐电路见图 2)
电源端口
±1KV(推荐电路见图 2)
其它端口
±1KV(line to ground) (推荐电路见图 2)
perf. Criteria B
perf. Criteria B
perf. Criteria B
perf. Criteria B
perf. Criteria B
EMS
脉冲群抗扰度
浪涌抗扰度
½用注意事项
½用前，请仔细阅读说明书，若有疑问，请与本公司技术支持联系；
1.
请不要将产品安装在危险区域½用；
2.
产品供电采用直流电源，严禁½用
220V
交流电源；
3.
严禁私自拆装产品，防止设备失效或发生故障。
售后服务
1.
产品在出厂前均经过严格检验和质量控制，如出现工½异常或怀疑内部模块故障，请及时同最近的代理商或本公司技术支持联系。
2.
产品质保
3
年，从发货之日起计。质保期间，产品正常½用过程中出现的产品质量问题均由本公司免费维修或更换。
应用电路
详见《隔离变送器产品应用指南》
。
2016.7.04-B/4
第
2
页 共
4
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
信号调理模块
TxxxxAP
系列

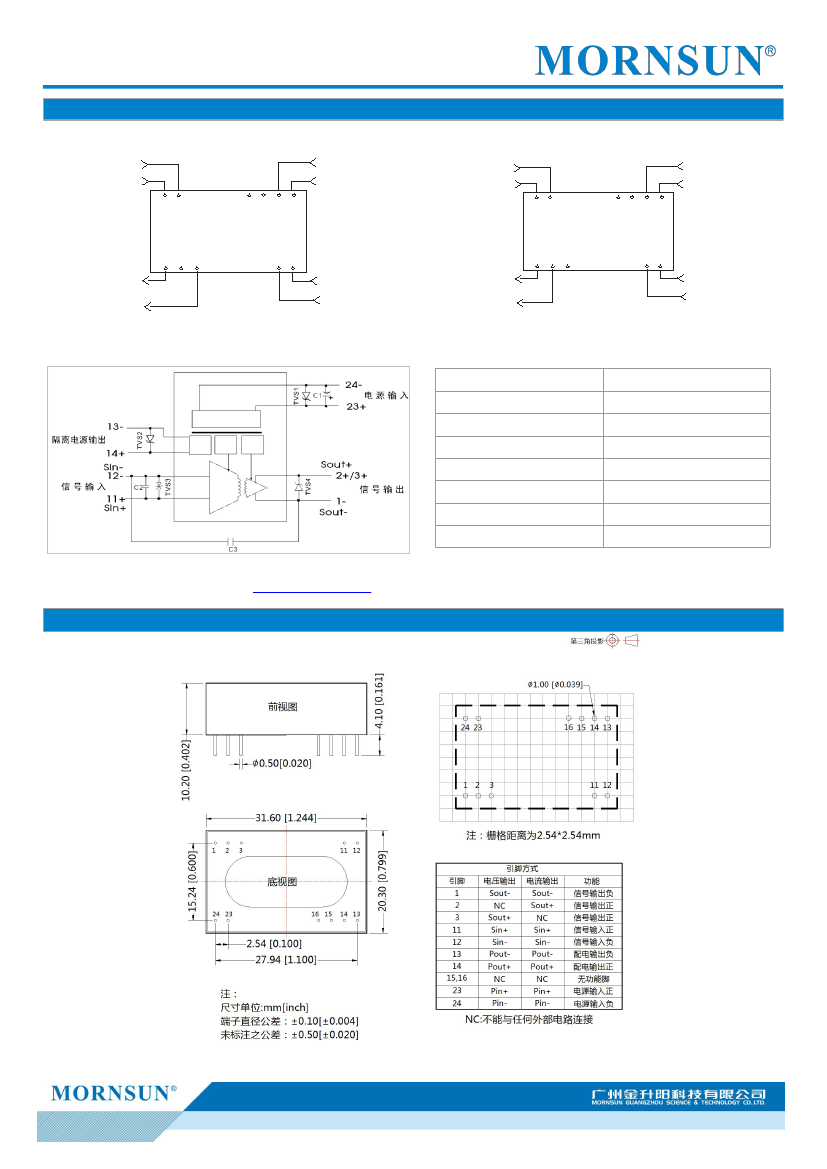

设计参考应用
1.
典型应用
电压输出
+
+
电源输入端
电流输出
+
+
电源输入端
-
24 23
16 15
14 13
-
配电输出端
-
24 23
16 15
14 13
-
配电输出端
Pin+
NC
NC
Pout+
Pout-
Pin-
Pin+
NC
NC
NC
3
电压输出
电流输出
Sout+
Sout-
Sout+
Sout-
Sin+
Sin+
Sin-
NC
信号输出端
信号输入端
信号输出端
+
图
1
2. EMC
推荐电路
元器件
TVS1
TVS2
TVS3
TVS4
C1
C2
C3
图
2
推荐参数
SMCJ30A
SMBJ30A
SMBJ15CA
SMBJ15A
220μF/35V
1μF/50V
2200pF/400VAC
3.
更多信息，请参考应用笔记
www.mornsun.cn
外观尺寸、建议印刷版图
2016.7.04-B/4
第
3
页 共
4
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
+
-
-
-
1
2
3
11 12
1
2
11 12
Sin-
Pout+
信号输入端
Pout-
Pin-
-
+
+
信号调理模块
TxxxxAP
系列
注：
1.
包装信息请参见《产品出货包装信息》
，包装包编号：58210008；
2.
本文数据除特殊说明外，½是在
Ta=25℃，湿度<75%，输入标称电压和输出额定负½½时测得；
3.
本文所有指标测试方法均依据本公司企业标准；
4.
以上均为本手册所列产品型号之性½指标，非标准型号产品的某些指标会超出上述要求，具½情况可直接与我司技术人员联系；
5.
我司可提供产品定制；
6.
产品规格变更恕不另行通知。
广州金升阳科技有限公司
地址：广东省广州市萝岗区科学城科学大道科汇发展中心科汇一街
5
号
电话：400-1080-300
传真：86-20-38601272
E-mail: sales@mornsun.cn
2016.7.04-B/4
第
4
页 共
4
页
该版权及产品最终解释权½广州金升阳科技有限公司所有
