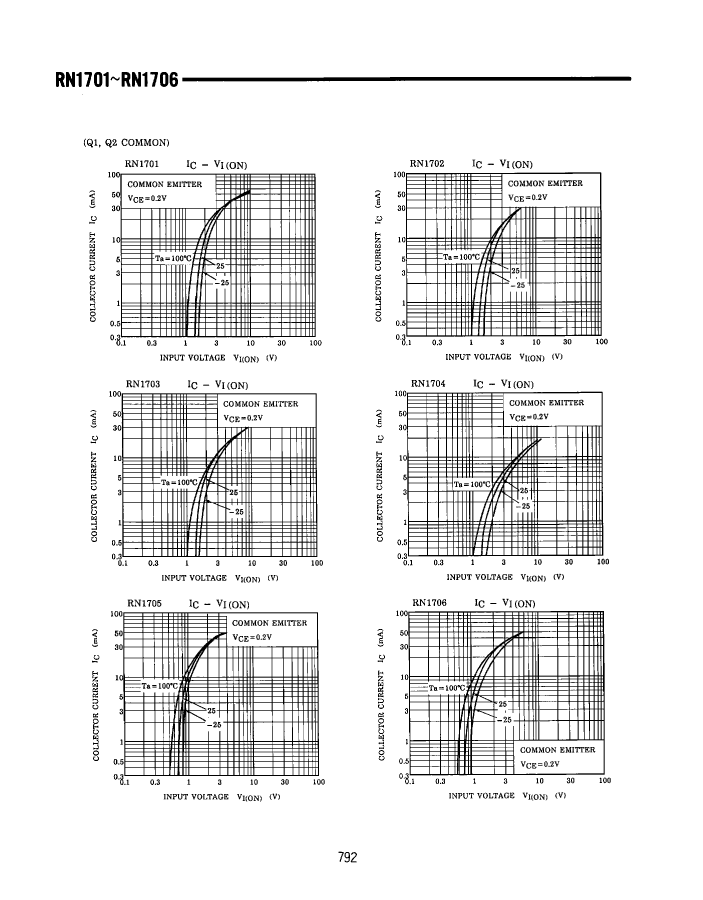

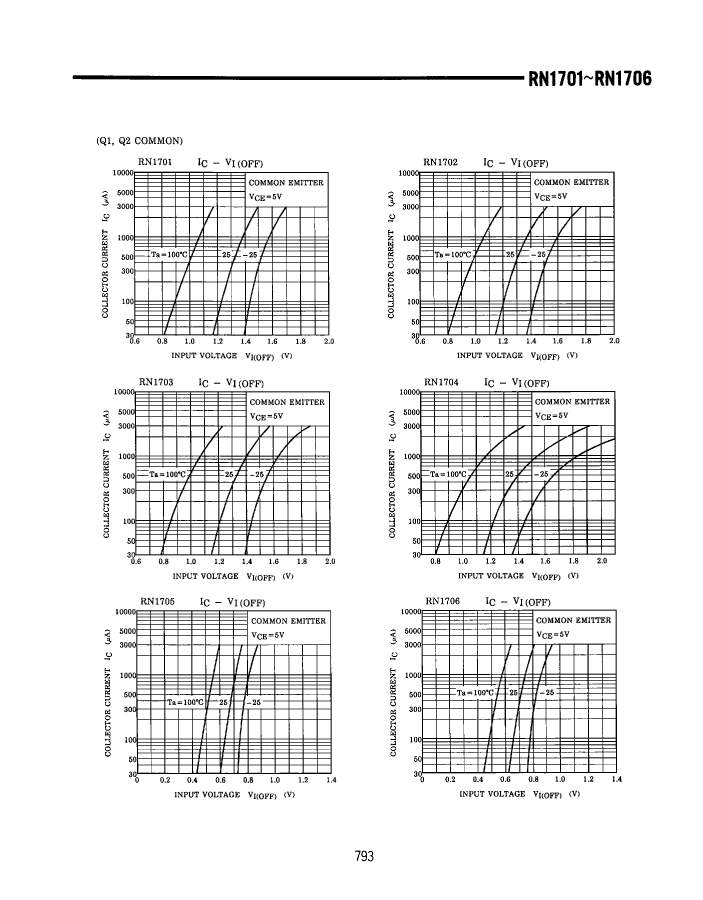

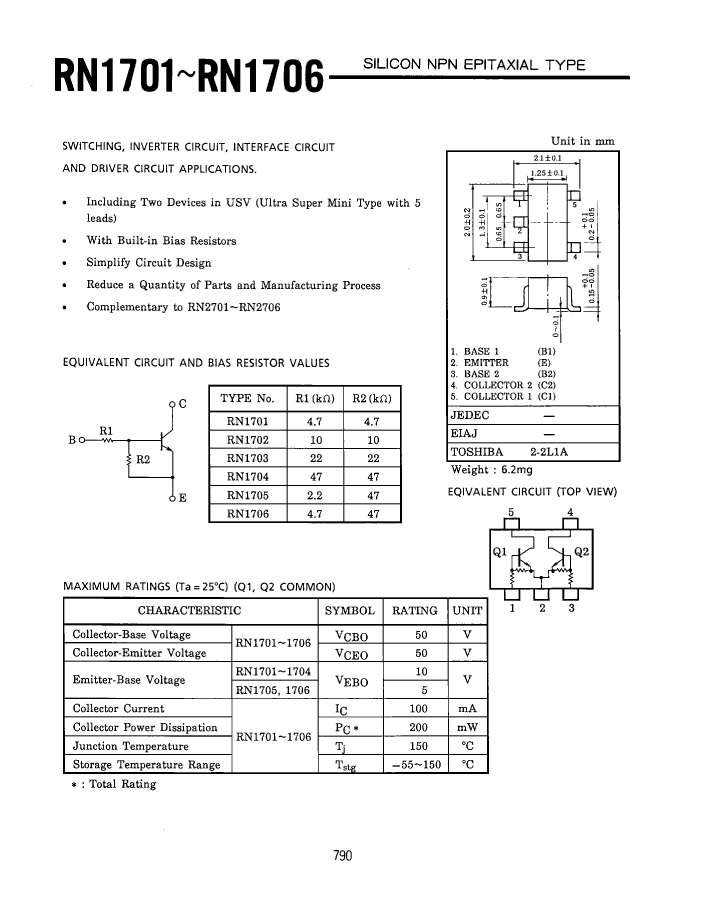

TRANSISTOR 100 mA, 50 V, 2 CHANNEL, NPN, Si, SMALL SIGNAL TRANSISTOR, BIP General Purpose Small Signal

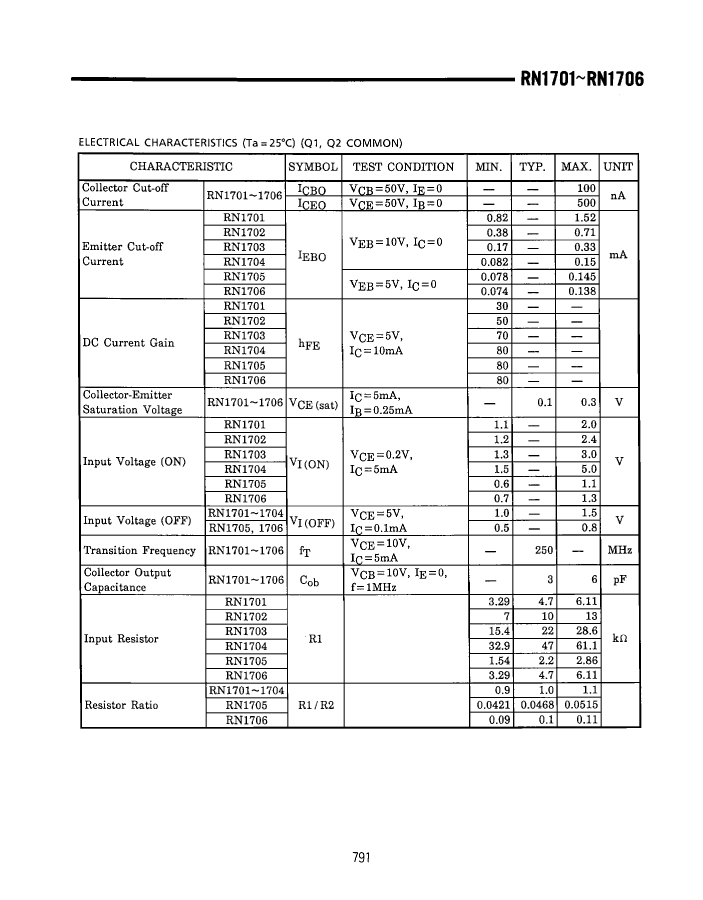

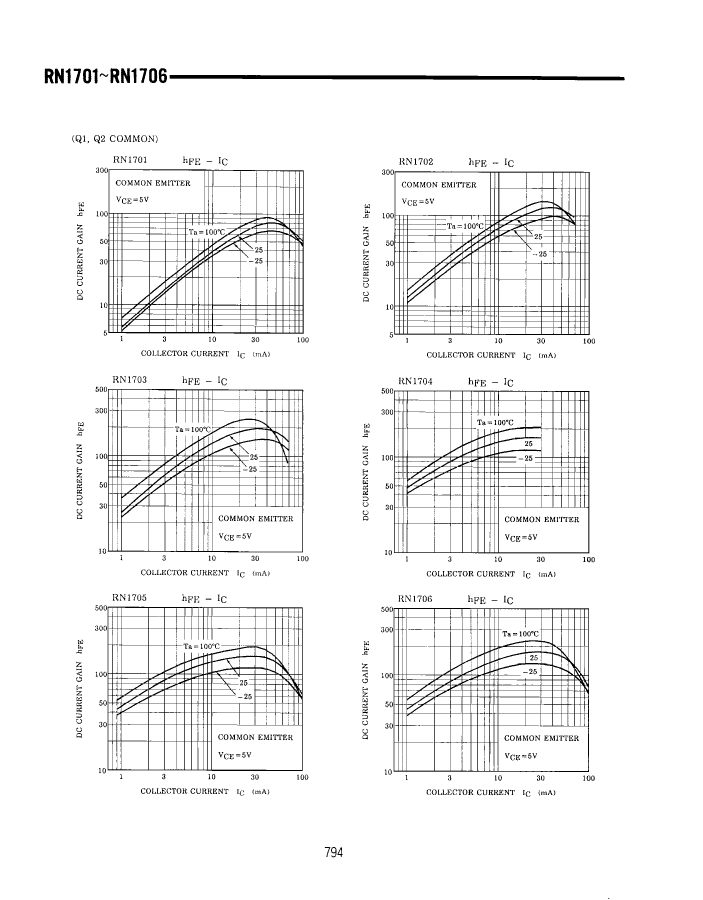

| Parameter Name | Attribute value |
| package instruction | SMALL OUTLINE, R-PDSO-G5 |
| Reach Compliance Code | unknown |
| Other features | BUILT-IN BIAS RESISTOR RATIO IS 0.0468 |
| Maximum collector current (IC) | 0.1 A |
| Collector-based maximum capacity | 6 pF |
| Collector-emitter maximum voltage | 50 V |
| Configuration | COMMON EMITTER, 2 ELEMENTS WITH BUILT-IN RESISTOR |
| Minimum DC current gain (hFE) | 80 |
| JESD-30 code | R-PDSO-G5 |
| Number of components | 2 |
| Number of terminals | 5 |
| Maximum operating temperature | 150 °C |
| Package body material | PLASTIC/EPOXY |
| Package shape | RECTANGULAR |
| Package form | SMALL OUTLINE |
| Polarity/channel type | NPN |
| Certification status | Not Qualified |
| surface mount | YES |
| Terminal form | GULL WING |
| Terminal location | DUAL |
| transistor applications | SWITCHING |
| Transistor component materials | SILICON |
| Nominal transition frequency (fT) | 250 MHz |
| VCEsat-Max | 0.3 V |
| Base Number Matches | 1 |
| RN1705TE85R | RN1704TE85L | RN1702TE85R | RN1702TE85L | RN1706TE85R | RN1705TE85L | RN1703TE85L | RN1703TE85R | RN1704TE85R | RN1706TE85L | |
|---|---|---|---|---|---|---|---|---|---|---|
| Description | TRANSISTOR 100 mA, 50 V, 2 CHANNEL, NPN, Si, SMALL SIGNAL TRANSISTOR, BIP General Purpose Small Signal | TRANSISTOR 100 mA, 50 V, 2 CHANNEL, NPN, Si, SMALL SIGNAL TRANSISTOR, BIP General Purpose Small Signal | TRANSISTOR 100 mA, 50 V, 2 CHANNEL, NPN, Si, SMALL SIGNAL TRANSISTOR, BIP General Purpose Small Signal | TRANSISTOR 100 mA, 50 V, 2 CHANNEL, NPN, Si, SMALL SIGNAL TRANSISTOR, BIP General Purpose Small Signal | TRANSISTOR 100 mA, 50 V, 2 CHANNEL, NPN, Si, SMALL SIGNAL TRANSISTOR, BIP General Purpose Small Signal | TRANSISTOR 100 mA, 50 V, 2 CHANNEL, NPN, Si, SMALL SIGNAL TRANSISTOR, BIP General Purpose Small Signal | TRANSISTOR 100 mA, 50 V, 2 CHANNEL, NPN, Si, SMALL SIGNAL TRANSISTOR, BIP General Purpose Small Signal | TRANSISTOR 100 mA, 50 V, 2 CHANNEL, NPN, Si, SMALL SIGNAL TRANSISTOR, BIP General Purpose Small Signal | TRANSISTOR 100 mA, 50 V, 2 CHANNEL, NPN, Si, SMALL SIGNAL TRANSISTOR, BIP General Purpose Small Signal | TRANSISTOR 100 mA, 50 V, 2 CHANNEL, NPN, Si, SMALL SIGNAL TRANSISTOR, BIP General Purpose Small Signal |
| Reach Compliance Code | unknown | unknown | unknown | unknown | unknown | unknown | unknown | unknown | unknown | unknown |
| Other features | BUILT-IN BIAS RESISTOR RATIO IS 0.0468 | BUILT-IN BIAS RESISTOR RATIO IS 1 | BUILT-IN BIAS RESISTOR RATIO IS 1 | BUILT-IN BIAS RESISTOR RATIO IS 1 | BUILT-IN BIAS RESISTOR RATIO IS 0.1 | BUILT-IN BIAS RESISTOR RATIO IS 0.0468 | BUILT-IN BIAS RESISTOR RATIO IS 1 | BUILT-IN BIAS RESISTOR RATIO IS 1 | BUILT-IN BIAS RESISTOR RATIO IS 1 | BUILT-IN BIAS RESISTOR RATIO IS 0.1 |
| Maximum collector current (IC) | 0.1 A | 0.1 A | 0.1 A | 0.1 A | 0.1 A | 0.1 A | 0.1 A | 0.1 A | 0.1 A | 0.1 A |
| Collector-based maximum capacity | 6 pF | 6 pF | 6 pF | 6 pF | 6 pF | 6 pF | 6 pF | 6 pF | 6 pF | 6 pF |
| Collector-emitter maximum voltage | 50 V | 50 V | 50 V | 50 V | 50 V | 50 V | 50 V | 50 V | 50 V | 50 V |
| Configuration | COMMON EMITTER, 2 ELEMENTS WITH BUILT-IN RESISTOR | COMMON EMITTER, 2 ELEMENTS WITH BUILT-IN RESISTOR | COMMON EMITTER, 2 ELEMENTS WITH BUILT-IN RESISTOR | COMMON EMITTER, 2 ELEMENTS WITH BUILT-IN RESISTOR | COMMON EMITTER, 2 ELEMENTS WITH BUILT-IN RESISTOR | COMMON EMITTER, 2 ELEMENTS WITH BUILT-IN RESISTOR | COMMON EMITTER, 2 ELEMENTS WITH BUILT-IN RESISTOR | COMMON EMITTER, 2 ELEMENTS WITH BUILT-IN RESISTOR | COMMON EMITTER, 2 ELEMENTS WITH BUILT-IN RESISTOR | COMMON EMITTER, 2 ELEMENTS WITH BUILT-IN RESISTOR |
| Minimum DC current gain (hFE) | 80 | 80 | 50 | 50 | 80 | 80 | 70 | 70 | 80 | 80 |
| JESD-30 code | R-PDSO-G5 | R-PDSO-G5 | R-PDSO-G5 | R-PDSO-G5 | R-PDSO-G5 | R-PDSO-G5 | R-PDSO-G5 | R-PDSO-G5 | R-PDSO-G5 | R-PDSO-G5 |
| Number of components | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Number of terminals | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Maximum operating temperature | 150 °C | 150 °C | 150 °C | 150 °C | 150 °C | 150 °C | 150 °C | 150 °C | 150 °C | 150 °C |
| Package body material | PLASTIC/EPOXY | PLASTIC/EPOXY | PLASTIC/EPOXY | PLASTIC/EPOXY | PLASTIC/EPOXY | PLASTIC/EPOXY | PLASTIC/EPOXY | PLASTIC/EPOXY | PLASTIC/EPOXY | PLASTIC/EPOXY |
| Package shape | RECTANGULAR | RECTANGULAR | RECTANGULAR | RECTANGULAR | RECTANGULAR | RECTANGULAR | RECTANGULAR | RECTANGULAR | RECTANGULAR | RECTANGULAR |
| Package form | SMALL OUTLINE | SMALL OUTLINE | SMALL OUTLINE | SMALL OUTLINE | SMALL OUTLINE | SMALL OUTLINE | SMALL OUTLINE | SMALL OUTLINE | SMALL OUTLINE | SMALL OUTLINE |
| Polarity/channel type | NPN | NPN | NPN | NPN | NPN | NPN | NPN | NPN | NPN | NPN |
| Certification status | Not Qualified | Not Qualified | Not Qualified | Not Qualified | Not Qualified | Not Qualified | Not Qualified | Not Qualified | Not Qualified | Not Qualified |
| surface mount | YES | YES | YES | YES | YES | YES | YES | YES | YES | YES |
| Terminal form | GULL WING | GULL WING | GULL WING | GULL WING | GULL WING | GULL WING | GULL WING | GULL WING | GULL WING | GULL WING |
| Terminal location | DUAL | DUAL | DUAL | DUAL | DUAL | DUAL | DUAL | DUAL | DUAL | DUAL |
| transistor applications | SWITCHING | SWITCHING | SWITCHING | SWITCHING | SWITCHING | SWITCHING | SWITCHING | SWITCHING | SWITCHING | SWITCHING |
| Transistor component materials | SILICON | SILICON | SILICON | SILICON | SILICON | SILICON | SILICON | SILICON | SILICON | SILICON |
| Nominal transition frequency (fT) | 250 MHz | 250 MHz | 250 MHz | 250 MHz | 250 MHz | 250 MHz | 250 MHz | 250 MHz | 250 MHz | 250 MHz |
| VCEsat-Max | 0.3 V | 0.3 V | 0.3 V | 0.3 V | 0.3 V | 0.3 V | 0.3 V | 0.3 V | 0.3 V | 0.3 V |
| package instruction | SMALL OUTLINE, R-PDSO-G5 | SMALL OUTLINE, R-PDSO-G5 | SMALL OUTLINE, R-PDSO-G5 | SMALL OUTLINE, R-PDSO-G5 | SMALL OUTLINE, R-PDSO-G5 | SMALL OUTLINE, R-PDSO-G5 | SMALL OUTLINE, R-PDSO-G5 | SMALL OUTLINE, R-PDSO-G5 | - | SMALL OUTLINE, R-PDSO-G5 |
| Base Number Matches | 1 | 1 | 1 | 1 | 1 | 1 | - | - | - | - |
