CY7C225A-40DMB

Description
OTP ROM, 512X8, 25ns, CMOS, CDIP24, 0.300 INCH, SLIM, HERMETIC SEALED, CERDIP-24
Categorystorage    storage
File Size249KB,7 Pages
ManufacturerCypress Semiconductor
Download Datasheet Parametric Compare View All

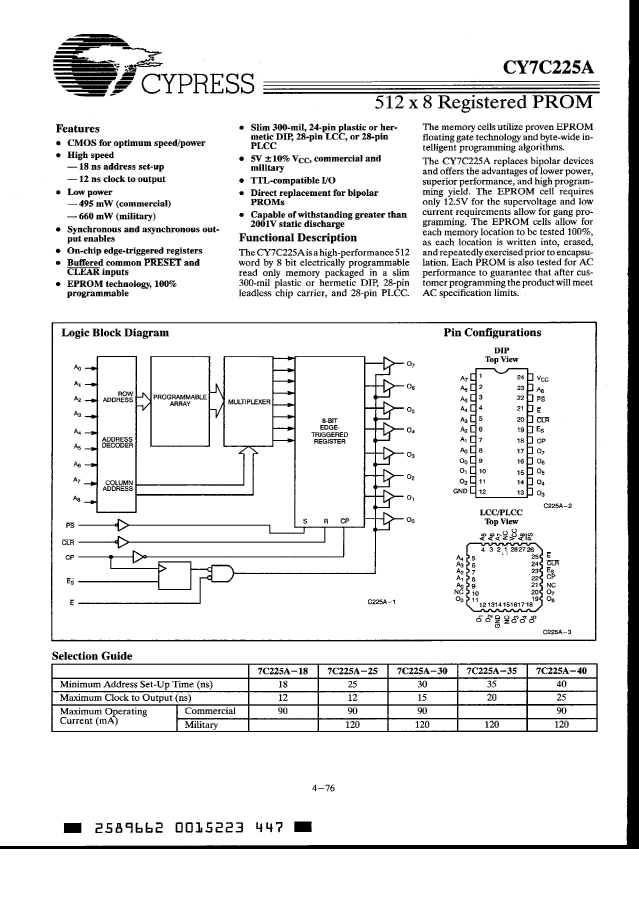

CY7C225A-40DMB Overview

OTP ROM, 512X8, 25ns, CMOS, CDIP24, 0.300 INCH, SLIM, HERMETIC SEALED, CERDIP-24

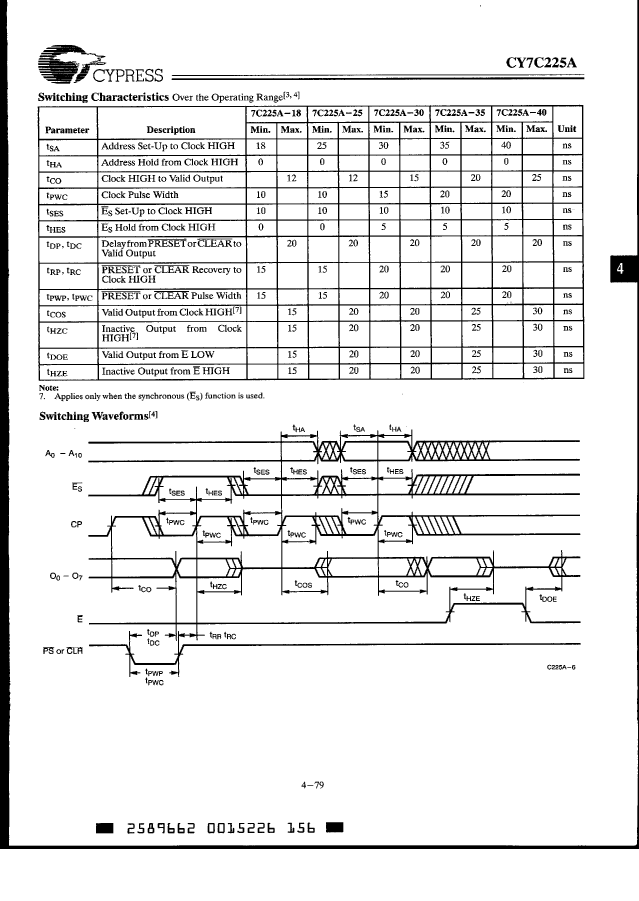

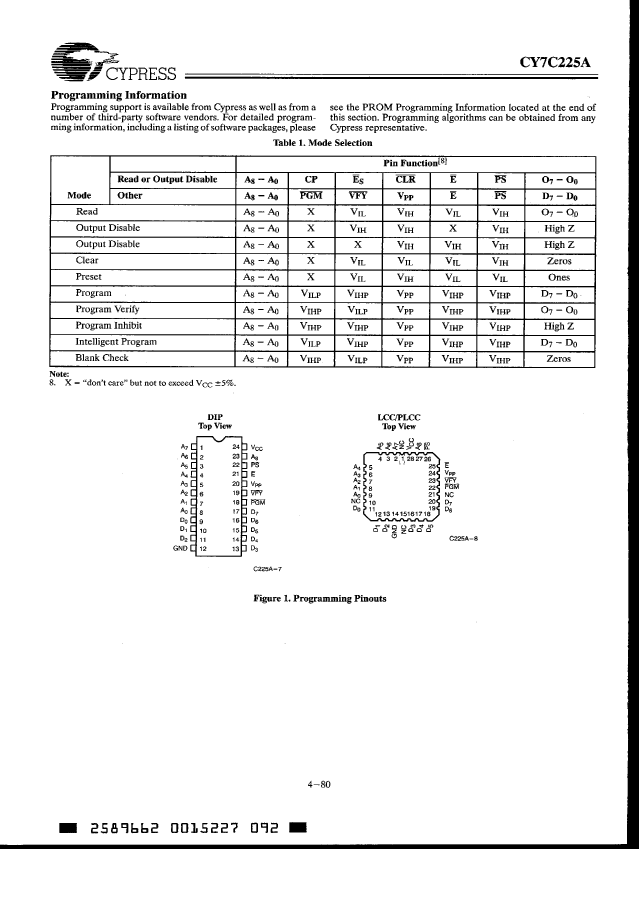

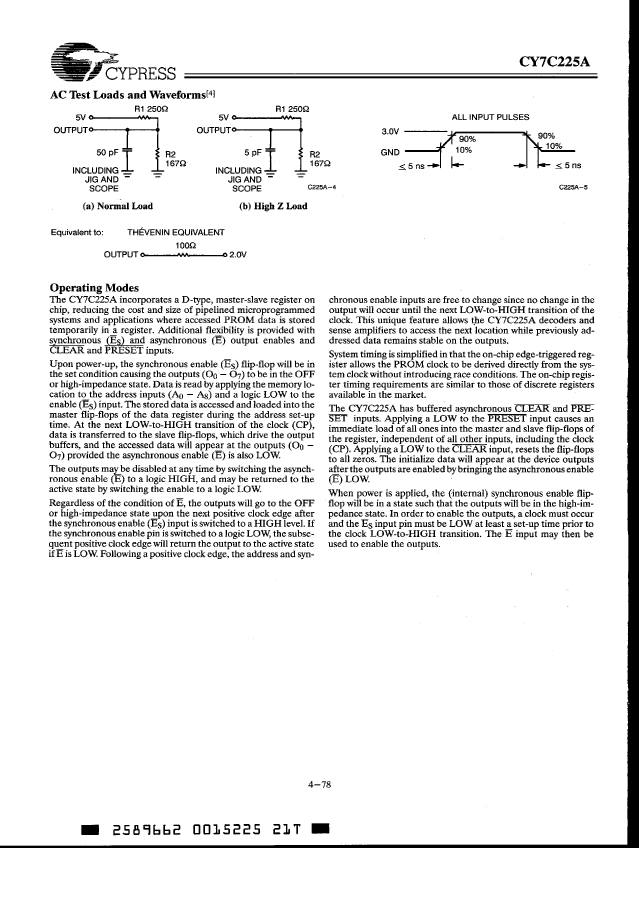

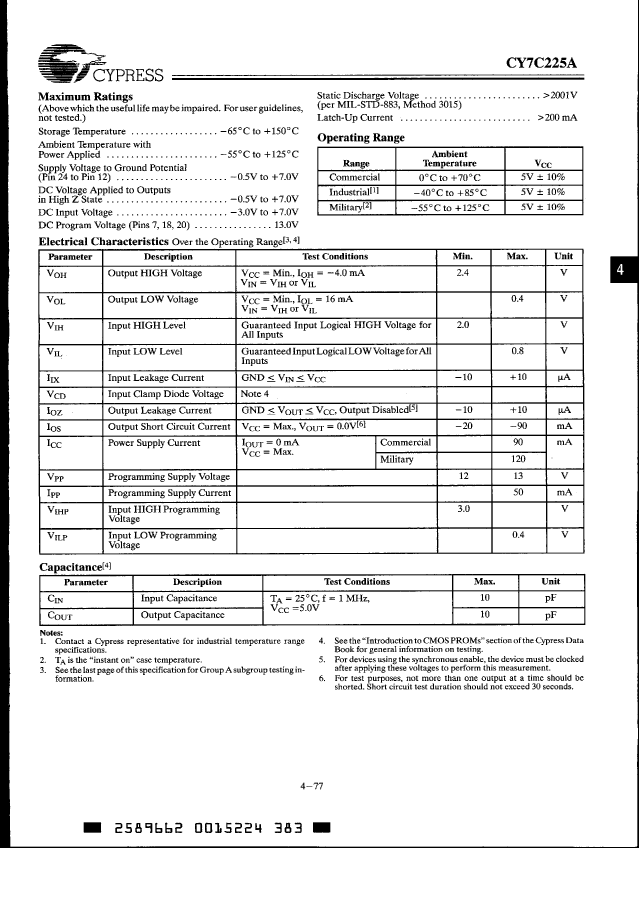

CY7C225A-40DMB Parametric

Parameter NameAttribute value
Is it Rohs certified?incompatible
Parts packaging codeDIP
package instructionDIP, DIP24,.3
Contacts24
Reach Compliance Codenot_compliant
ECCN codeEAR99
Maximum access time25 ns
Other featuresBUFFERED COMMON NOT_PRESET AND NOT_CLEAR INPUTS
I/O typeCOMMON
JESD-30 codeR-GDIP-T24
JESD-609 codee0
length31.877 mm
memory density4096 bit
Memory IC TypeOTP ROM
memory width8
Number of functions1
Number of terminals24
word count512 words
character code512
Operating modeSYNCHRONOUS
Maximum operating temperature125 °C
Minimum operating temperature-55 °C
organize512X8
Output characteristics3-STATE
Package body materialCERAMIC, GLASS-SEALED
encapsulated codeDIP
Encapsulate equivalent codeDIP24,.3
Package shapeRECTANGULAR
Package formIN-LINE
Parallel/SerialPARALLEL
Peak Reflow Temperature (Celsius)NOT SPECIFIED
power supply5 V
Programming voltage12.5 V
Certification statusNot Qualified
Filter levelMIL-STD-883
Maximum seat height5.08 mm
Maximum standby current0.12 A
Maximum slew rate0.12 mA
Maximum supply voltage (Vsup)5.5 V
Minimum supply voltage (Vsup)4.5 V
Nominal supply voltage (Vsup)5 V
surface mountNO
technologyCMOS
Temperature levelMILITARY
Terminal surfaceTin/Lead (Sn/Pb)
Terminal formTHROUGH-HOLE
Terminal pitch2.54 mm
Terminal locationDUAL
Maximum time at peak reflow temperatureNOT SPECIFIED
width7.62 mm
Base Number Matches1
This Material Copyrighted By Its Respective Manufacturer

CY7C225A-40DMB Related Products

CY7C225A-40DMB CY7C225A-25DMB CY7C225A-30DC CY7C225A-25LMB CY7C225A-40JC CY7C225A-18JC CY7C225A-25DC CY7C225A-30LMB
Description OTP ROM, 512X8, 25ns, CMOS, CDIP24, 0.300 INCH, SLIM, HERMETIC SEALED, CERDIP-24 OTP ROM, 512X8, 12ns, CMOS, CDIP24, 0.300 INCH, SLIM, HERMETIC SEALED, CERDIP-24 OTP ROM, 512X8, 15ns, CMOS, CDIP24, 0.300 INCH, SLIM, HERMETIC SEALED, CERDIP-24 OTP ROM, 512X8, 12ns, CMOS, CQCC28, LCC-28 OTP ROM, 512X8, 25ns, CMOS, PQCC28, PLASTIC, LCC-28 OTP ROM, 512X8, 12ns, CMOS, PQCC28, PLASTIC, LCC-28 OTP ROM, 512X8, 12ns, CMOS, CDIP24, 0.300 INCH, SLIM, HERMETIC SEALED, CERDIP-24 OTP ROM, 512X8, 15ns, CMOS, CQCC28, LCC-28
Parts packaging code DIP DIP DIP QLCC QLCC QLCC DIP QLCC
package instruction DIP, DIP24,.3 DIP, DIP24,.3 DIP, DIP24,.3 QCCN, LCC28,.45SQ PLASTIC, LCC-28 PLASTIC, LCC-28 DIP, DIP24,.3 QCCN, LCC28,.45SQ
Contacts 24 24 24 28 28 28 24 28
Reach Compliance Code not_compliant compliant unknown compliant not_compliant not_compliant not_compliant not_compliant
ECCN code EAR99 EAR99 EAR99 EAR99 EAR99 EAR99 EAR99 EAR99
Maximum access time 25 ns 12 ns 15 ns 12 ns 25 ns 12 ns 12 ns 15 ns
Other features BUFFERED COMMON NOT_PRESET AND NOT_CLEAR INPUTS BUFFERED COMMON NOT_PRESET AND NOT_CLEAR INPUTS BUFFERED COMMON NOT_PRESET AND NOT_CLEAR INPUTS BUFFERED COMMON NOT_PRESET AND NOT_CLEAR INPUTS BUFFERED COMMON NOT_PRESET AND NOT_CLEAR INPUTS BUFFERED COMMON NOT_PRESET AND NOT_CLEAR INPUTS BUFFERED COMMON NOT_PRESET AND NOT_CLEAR INPUTS BUFFERED COMMON NOT_PRESET AND NOT_CLEAR INPUTS
I/O type COMMON COMMON COMMON COMMON COMMON COMMON COMMON COMMON
JESD-30 code R-GDIP-T24 R-GDIP-T24 R-GDIP-T24 S-CQCC-N28 S-PQCC-J28 S-PQCC-J28 R-GDIP-T24 S-CQCC-N28
length 31.877 mm 31.877 mm 31.877 mm 11.43 mm 11.5316 mm 11.5316 mm 31.877 mm 11.43 mm
memory density 4096 bit 4096 bit 4096 bit 4096 bit 4096 bit 4096 bit 4096 bit 4096 bit
Memory IC Type OTP ROM OTP ROM OTP ROM OTP ROM OTP ROM OTP ROM OTP ROM OTP ROM
memory width 8 8 8 8 8 8 8 8
Number of functions 1 1 1 1 1 1 1 1
Number of terminals 24 24 24 28 28 28 24 28
word count 512 words 512 words 512 words 512 words 512 words 512 words 512 words 512 words
character code 512 512 512 512 512 512 512 512
Operating mode SYNCHRONOUS SYNCHRONOUS SYNCHRONOUS SYNCHRONOUS SYNCHRONOUS SYNCHRONOUS SYNCHRONOUS SYNCHRONOUS
Maximum operating temperature 125 °C 125 °C 70 °C 125 °C 70 °C 70 °C 70 °C 125 °C
organize 512X8 512X8 512X8 512X8 512X8 512X8 512X8 512X8
Output characteristics 3-STATE 3-STATE 3-STATE 3-STATE 3-STATE 3-STATE 3-STATE 3-STATE
Package body material CERAMIC, GLASS-SEALED CERAMIC, GLASS-SEALED CERAMIC, GLASS-SEALED CERAMIC, METAL-SEALED COFIRED PLASTIC/EPOXY PLASTIC/EPOXY CERAMIC, GLASS-SEALED CERAMIC, METAL-SEALED COFIRED
encapsulated code DIP DIP DIP QCCN QCCJ QCCJ DIP QCCN
Encapsulate equivalent code DIP24,.3 DIP24,.3 DIP24,.3 LCC28,.45SQ LDCC28,.5SQ LDCC28,.5SQ DIP24,.3 LCC28,.45SQ
Package shape RECTANGULAR RECTANGULAR RECTANGULAR SQUARE SQUARE SQUARE RECTANGULAR SQUARE
Package form IN-LINE IN-LINE IN-LINE CHIP CARRIER CHIP CARRIER CHIP CARRIER IN-LINE CHIP CARRIER
Parallel/Serial PARALLEL PARALLEL PARALLEL PARALLEL PARALLEL PARALLEL PARALLEL PARALLEL
power supply 5 V 5 V 5 V 5 V 5 V 5 V 5 V 5 V
Programming voltage 12.5 V 12.5 V 12.5 V 12.5 V 12.5 V 12.5 V 12.5 V 12.5 V
Certification status Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified
Maximum seat height 5.08 mm 5.08 mm 5.08 mm 1.9812 mm 4.572 mm 4.572 mm 5.08 mm 1.9812 mm
Maximum standby current 0.12 A 0.12 A 0.09 A 0.12 A 0.09 A 0.09 A 0.09 A 0.12 A
Maximum slew rate 0.12 mA 0.12 mA 0.09 mA 0.12 mA 0.09 mA 0.09 mA 0.09 mA 0.12 mA
Maximum supply voltage (Vsup) 5.5 V 5.5 V 5.5 V 5.5 V 5.5 V 5.5 V 5.5 V 5.5 V
Minimum supply voltage (Vsup) 4.5 V 4.5 V 4.5 V 4.5 V 4.5 V 4.5 V 4.5 V 4.5 V
Nominal supply voltage (Vsup) 5 V 5 V 5 V 5 V 5 V 5 V 5 V 5 V
surface mount NO NO NO YES YES YES NO YES
technology CMOS CMOS CMOS CMOS CMOS CMOS CMOS CMOS
Temperature level MILITARY MILITARY COMMERCIAL MILITARY COMMERCIAL COMMERCIAL COMMERCIAL MILITARY
Terminal form THROUGH-HOLE THROUGH-HOLE THROUGH-HOLE NO LEAD J BEND J BEND THROUGH-HOLE NO LEAD
Terminal pitch 2.54 mm 2.54 mm 2.54 mm 1.27 mm 1.27 mm 1.27 mm 2.54 mm 1.27 mm
Terminal location DUAL DUAL DUAL QUAD QUAD QUAD DUAL QUAD
width 7.62 mm 7.62 mm 7.62 mm 11.43 mm 11.5316 mm 11.5316 mm 7.62 mm 11.43 mm
Is it Rohs certified? incompatible - - - incompatible incompatible incompatible incompatible
JESD-609 code e0 - - - e0 e0 e0 e0
Peak Reflow Temperature (Celsius) NOT SPECIFIED - - - NOT SPECIFIED 225 NOT SPECIFIED 240
Terminal surface Tin/Lead (Sn/Pb) - - - Tin/Lead (Sn/Pb) Tin/Lead (Sn/Pb) Tin/Lead (Sn/Pb) Tin/Lead (Sn/Pb)
Maximum time at peak reflow temperature NOT SPECIFIED - - - NOT SPECIFIED 30 NOT SPECIFIED 30
Maker - Cypress Semiconductor Cypress Semiconductor Cypress Semiconductor Cypress Semiconductor Cypress Semiconductor Cypress Semiconductor Cypress Semiconductor
