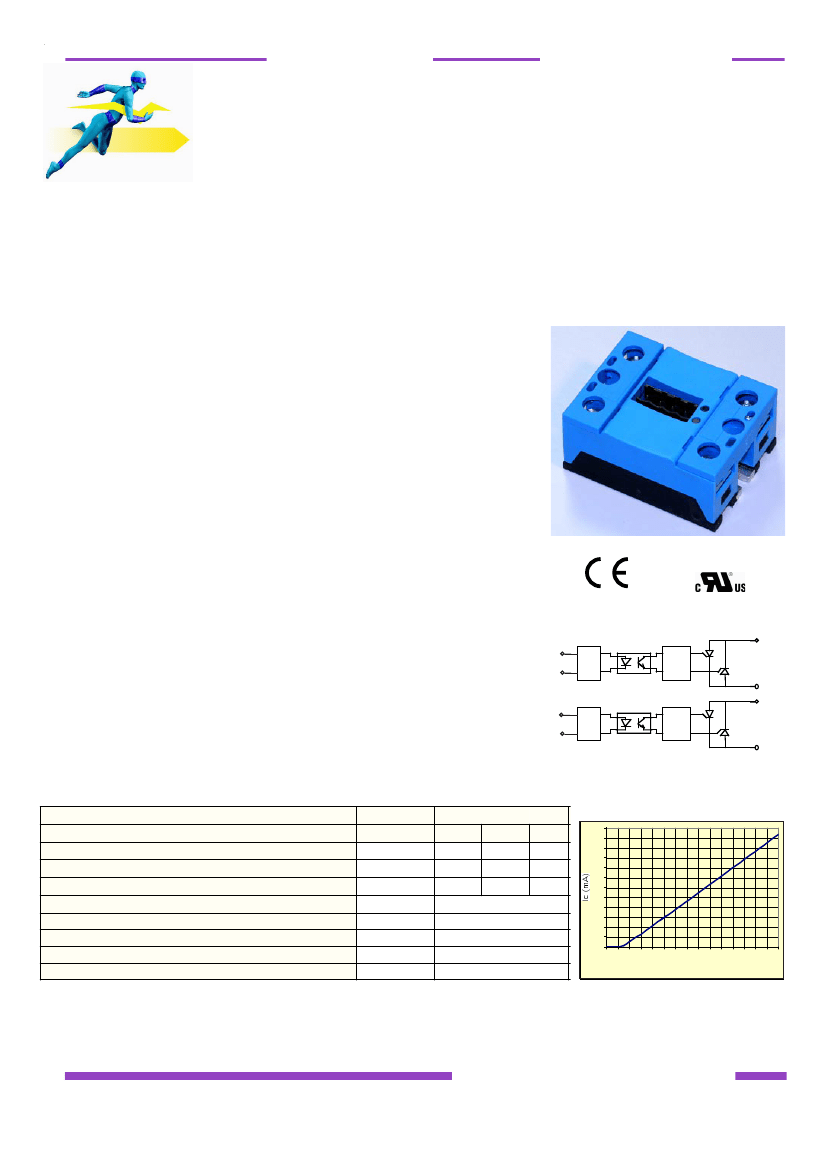

okpac
S/MON/SOB763670/A/14/09/2007
page 1 / 9F/GB
Relais statique biphasé de puissance
Double Power Solid State Relay
❏
Relais statique biphasé
asynchrone
avec haute immunité et
protection surtension intégrée
2 Leg
Random
Solid State Relays with high immunity and
internal VOLTAGE PROTECTION.
❏
Sortie thyristors technologie TMS
2 (*)
permettant une longue durée
de vie :
24 à 510VAC 35A
Back to back thyristors on output with TMS
2
(*)
technology for a
long lifetime expectancy :
24 to 510 Vac 35A.
❏
Entrées doubles avec LED de visualisation sur les 2 entrées de
couleur verte.
Double
input with green LED visualization on the inputs.
❏
Protection IP20.
IP20 protection flaps.
❏
Construit en conformité aux normes EN60947-4-3 (IEC947-4-3)
et EN60950/VDE0805 (Isolement renforcé) -UL-cUL pending
Designed in conformity with EN60947-4-3 (IEC947-4-3)
and EN60950/VDE0805 (Reinforced Insulation) -UL-cUL pending
❏
Différentes possibilités de connecteur de commande.
Les relais sont livrés sans le connecteur de commande.
Sélectionner ce connecteur pages 6 à 9.
Different possibilities for input connector.
Input connector is not delivered with the SSR.
Select input connector in pages 6 to 9.
❏
Sur demande: Modèles asynchrone, avec protection en tension,...
On request : Random models, Voltage protection by VDR or transils
Caractéristiques d'entrée /
Control characteristics (at 25
°
C)
Paramètre /
Parameter
Tension de commande /
Control voltage
Courant de commande /
Control current (@ Uc )
Tension de non fonctionnement /
Release voltage
LED d'entrée /
Input LED
Tension Inverse /
Reverse voltage
Tension de transil d'entrée /
Clamping voltage (Transil)
Immunité /
Input immunity : EN61000-4-4
Immunité
/
Input immunity : EN61000-4-5
Symbol
Uc
Ic
Uc off
Urv
Uclamp
Min
8
6
2
DC
Typ
Max
30
24
Ic (mA)
24
22
20
18
16
14
12
10
8
6
4
2
0
0
2 4 6 8 10 12 14 16 18 20 22 24 26 28 30
Uc (V)
SOB763670
Output : 2x35A/24-510VAC
Input : 8-30VDC
L1
+
1
input
output
T1
L2
-
+
2
input
output
T2
-
Input : Ic = f( Uc)
verte /
green
32
36
2kV
2KV
Proud to serve you
All technical caracteristics are subject to change without previous notice.
Caractéristiques sujettes à modifications sans préavis.
r
celduc
e
l
a
i
s
okpac
S/MON/SOB763670/A/14/09/2007
page 2 / 9F/GB
Caractéristiques de sortie
/
Output characteristics (at 25
°
C)
Paramètre
/
Parameter
Conditions
Symbol
Min
Typ.
Max
Plage de tension utilisation /
Operating voltage range
Ue
24
400
510
Tension de crête /
Peak voltage ( + internal VDR)
Up
1200 (clamp near 910Volts)
Niveau de synchronisme /
Zero cross level
Usync
RANDOM
Tension minimum amorçage
/
Latching voltage
Ie nom
Ua
10
Courant nominal /
nominal current
(AC-51)
Ie AC-51
35
40
Courant surcharge
/
Non repetitive overload current
tp=10ms
(Fig. 3)
Itsm
400
500
Chute directe à l'état passant /
On state voltage drop
@ 25°C
Vt
0,9
Résistance dynamique /
On state dynamic resistance
rt
15
Puissance dissipée (max) par phase/
Pd
0,9x0,9xIe + 0,015xIe2
Output power dissipation (max value) by power
Résistance thermique jonction/semelle
Rthj/c
0,6
Thermal resistance between junction to case
Courant de fuite à l'état bloqué
/
Off state leakage current
@Ue typ, 50Hz
Ilk
1
Courant minimum de charge
/
Minimum load current
Iemin
5
Temps de fermeture
/
Turn on time
@Ue typ, 50Hz
ton max
0,1
Temps d'ouverture /
Turn off time
@Ue typ, 50Hz
toff max
10
Fréquence utilisation/
Operating frequency range
F mains
f
0,1
50-60
800
dv/dt à l'état bloqué /
Off state dv/dt
dv/dt
500
di/dt max /
Maximum di/dt non repetitive
di/dt
50
2
I
2
t (<10ms)
It
800
1250
Immunité /
Conducted immunity level
IEC/EN61000-4-4 (bursts)
2kV criterion A
Immunité /
Conducted immunity level
IEC/EN61000-4-5 (surge)
2kV criterion A
Protection court-circuit /
Short circuit protection
voir/see page 9
Example
Fuse FERRAZ gRC 25A/32A 14x51
Unit
V rms
V
V
V
A rms
A
V
mΩ
W
K/W
mA
mA
ms
ms
Hz
V/µs
A/µs
A
2
s
Caractéristiques générales /
General characteristics (at 25
°
C)
Isolement entrée/sortie -
Input to output insulation
Isolation sortie/ semelle -
Output to case insulation
Résistance Isolement /
Insulation resistance
Tenue aux tensions de chocs /
Rated impulse voltage
Degré de protection /
Protection level
/ CEI529
Degré de pollution /
Pollution degree
Vibrations
/
Vibration withstand 10 -55 Hz according to CEI68
Tenue aux chocs
/
Shocks withstand according to CEI68
Température de fonctionnement
/
Ambient temperature (no icing, no
condensation)
Température de stockage/
Storage temperature (no icing, no condensation)
Humidité relative /
Ambient humidity
Poids/
Weight
Conformité /
Conformity
Conformité /
Conformity
plastique du boitier /
Housing Material
Semelle /
Base plate
Symbol
Ui
Ui
Ri
Uimp
-
double amplitude
-
-
HR
4000
4000
1000 (@500VDC)
4000
IP20
2
1,5
30/50
-55 /+100
-55/+125
40 to 85
80
EN60947-4-3 (IEC947-4-3)
VDE0805/EN60950 UL/cUL
PA 6 UL94VO
Aluminium, nickel-plated
VRMS
VRMS
MΩ
V
mm
g
°C
°C
%
g
pending
celduc
r
e
l
a
i
s
www.celduc.com
Rue Ampère B.P. 4
42290 SORBIERS - FRANCE
E-Mail : celduc-relais@celduc.com
Fax +33 (0) 4 77 53 85 51
Service Commercial France Tél. : +33 (0) 4 77 53 90 20
Sales Dept.For Europe Tel. : +33 (0) 4 77 53 90 21 Sales Dept. Asia : Tél. +33 (0) 4 77 53 90 19
okpac
S/MON/SOB763670/A/14/09/2007
page 3 / 9F/GB

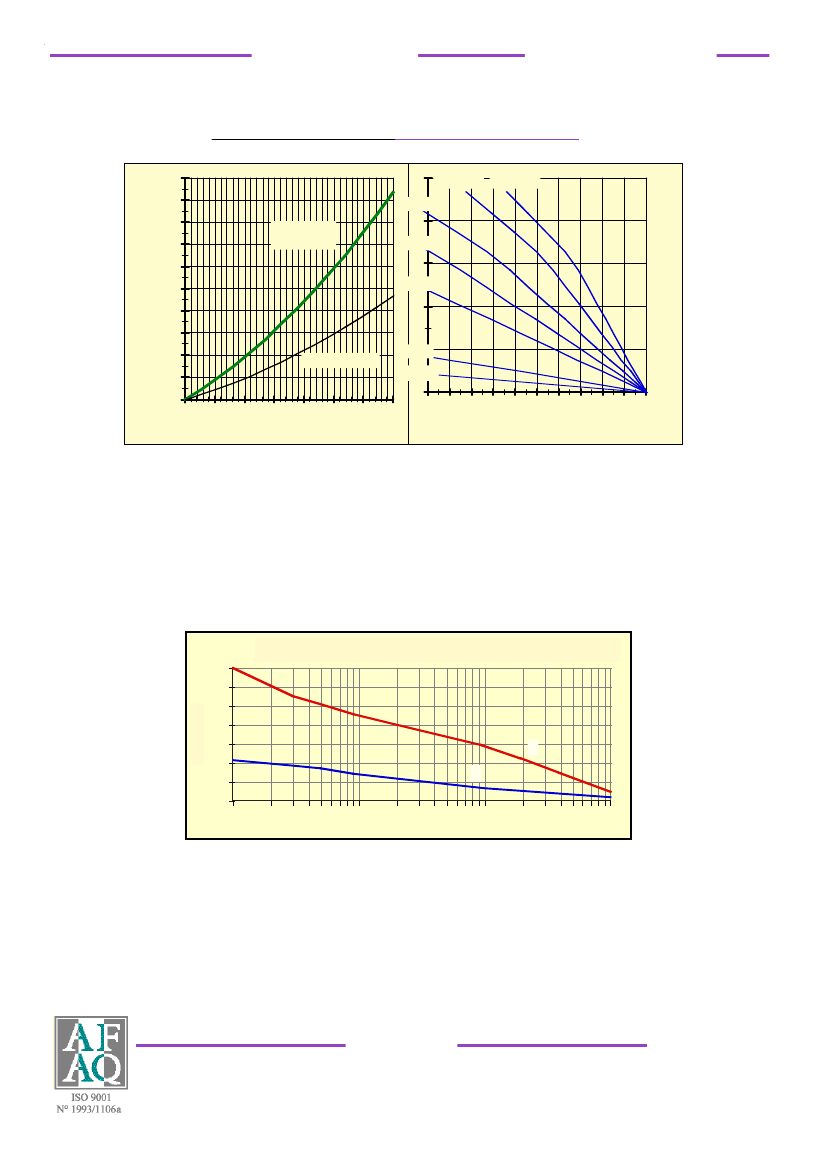

Courbes thermiques /
Thermal specifications
100
0,75K/W
1,1K/W
Full on State
2 legs
0,55K/W
100
Puissance Dissipée / Power Dissipation (W)
90
80
70
60
50
40
30
20
10
0
0
5
10
15
20
25
30
35
Courant de charge / RMS load current (A)
80
1,5K/W
60
2,1K/W
40
6K/W
1 Leg on State
12K/W
20
0
0
10 20 30 40 50 60 70 80 90 100
Température ambiante / Ambient temperature
(°C)
Courants de surcharges /
Overload currents
1 -Itsm non répétitif
sans tension réappliquée est donné pour la détermination des protections.
No repetitive Itsm
is given without voltagereapplied . This curve is used to define the protection (fuses).
2 -Itsm répétitif
est donné pour des surcharges de courant (Tj initiale=70°C).
Attention : la répétition de ces surcharges de courant diminue la durée de vie du relais.
Repetitive Itsm
is given for inrush current with initial Tj = 70
°
C. In normal operation , this curve musn't be exceeded.
Be careful, the repetition of the surge current decreases the life expectancy of the SSR.
Surcharge de courant : Itsm(Apeak) = f(t) pour modèle 35A (Itsm=400A)
Surge current : Itsm (Apeak) =f(t) for 35A models with Itsm=400A
400
350
Itsm (Apeak)
300
250
200
150
100
50
0,01
1
2
0,1
Time
(s)
1
10
−>
Attention
! les relais à semi-conducteurs ne procurent pas d'isolation galvanique entre le réseau et la charge. Ils doivent être utilisés
associés à un disjoncteur avec propriété de sectionnement ou similaire, afin d'assurer un sectionnement fiable en amont de la ligne dans
l'hypothèse d'une défaillance et pour tous les cas où le relais doit être isolé du réseau (maintenance ; non utilisation sur une longue durée...).
Warning
! semiconductor relays don't provide any galvanic insulation between the load and the mains. Always use in conjunction
with an adapted circuit breaker with isolation feature or a similar device in order to ensure a reliable insulation in the event of wrong
function and when the relay must be insulated from the mains (maintenance ; if not used for a long duration ...).
−>
celduc
r
e
l
a
i
s
www.celduc.com
Rue Ampère B.P. 4
42290 SORBIERS - FRANCE
E-Mail : celduc-relais@celduc.com
Fax +33 (0) 4 77 53 85 51
Service Commercial France Tél. : +33 (0) 4 77 53 90 20
Sales Dept.For Europe Tel. : +33 (0) 4 77 53 90 21 Sales Dept. Asia : Tél. +33 (0) 4 77 53 90 19
okpac
S/MON/SOB763670/A/14/09/2007
page 4 / 9F/GB

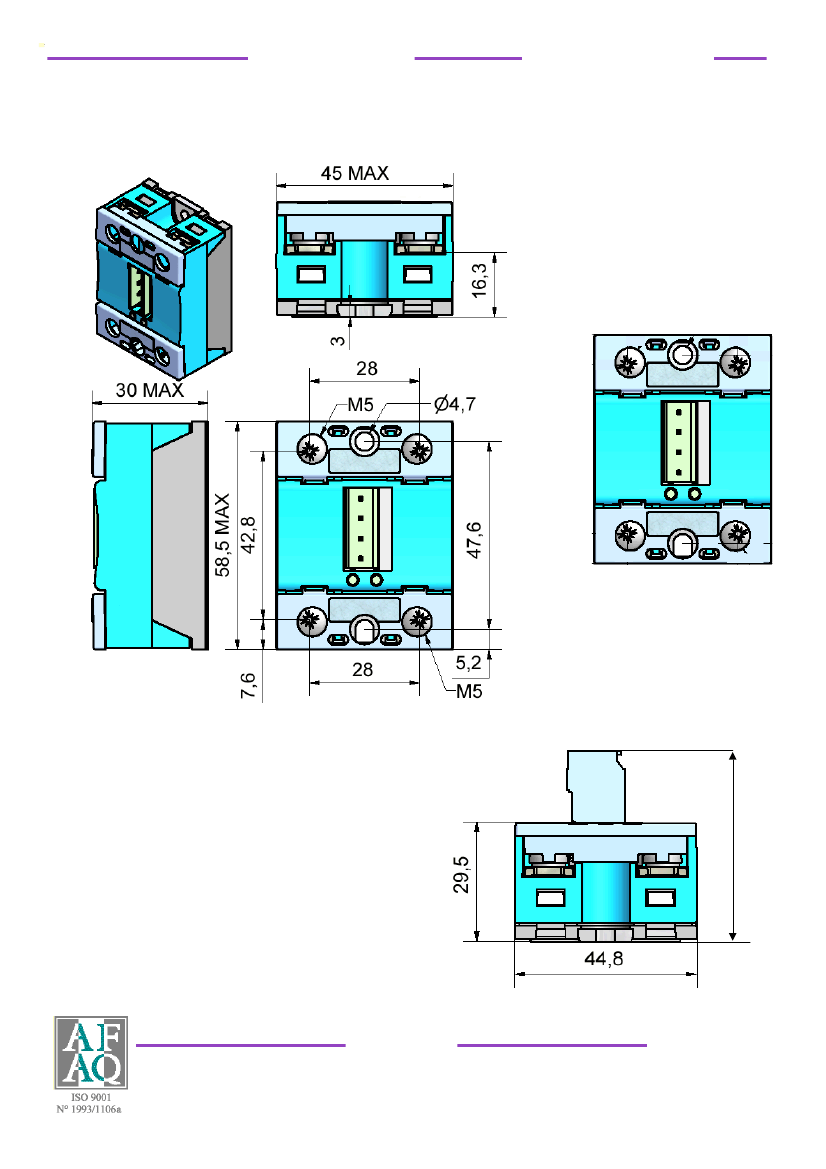

Dimensions sans le connecteur de commande/
Dimensions without control connector
L1
L2
+
-
-
+
IN 2
IN 1
T1
T2
H dépend du type de connecteur de commande.
Différent modèles possibles: voir page suivantes
H max = 47mm
H depends on the type of input connector
Different solutions are available : see following pages
H max = 47mm
H
celduc
r
e
l
a
i
s
www.celduc.com
Rue Ampère B.P. 4
42290 SORBIERS - FRANCE
E-Mail : celduc-relais@celduc.com
Fax +33 (0) 4 77 53 85 51
Service Commercial France Tél. : +33 (0) 4 77 53 90 20
Sales Dept.For Europe Tel. : +33 (0) 4 77 53 90 21 Sales Dept. Asia : Tél. +33 (0) 4 77 53 90 19
okpac
S/MON/SOB763670/A/14/09/2007
page 5 / 9F/GB

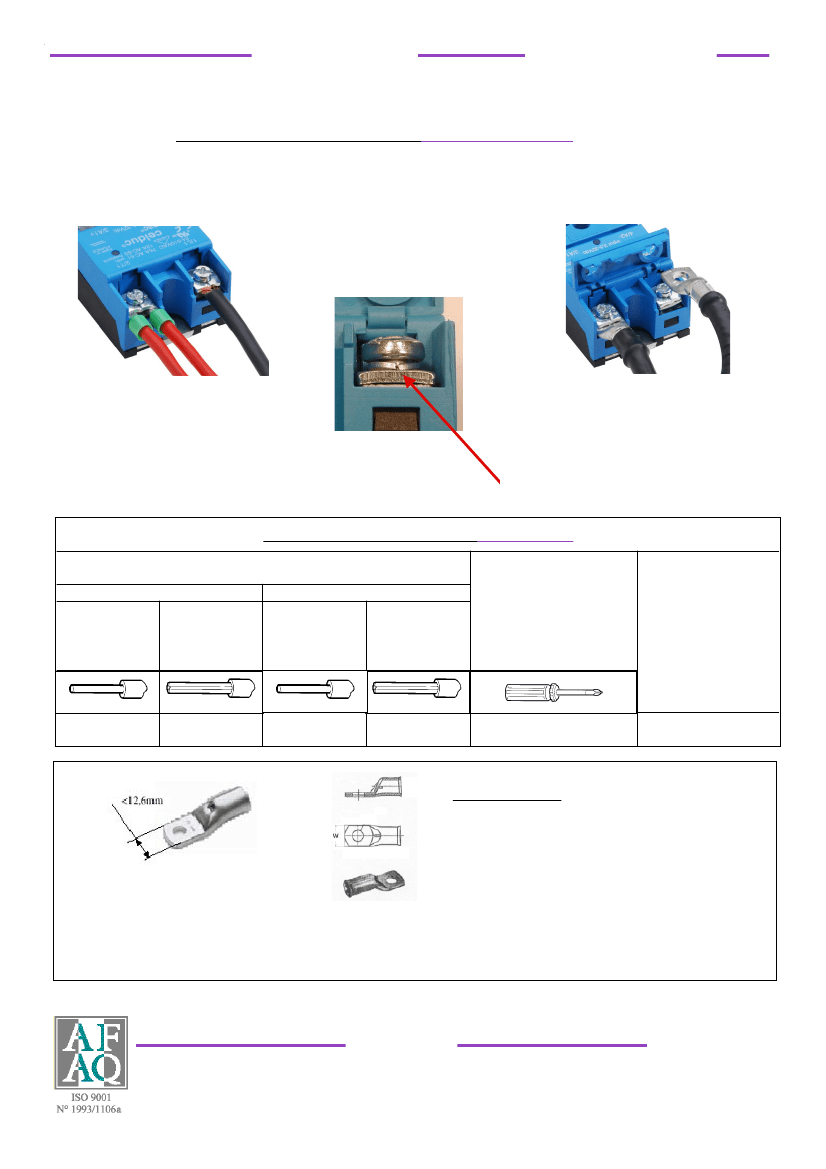

Raccordement de puissance /
Power connections
Directement avec fils avec ou sans embouts/
Direct connection with wires with or without ferrules
Avec cosses/
With ring terminals
Nouvelles bornes avec rondelles freins
New terminals with washers
okpac
1
Fil rigide
(sans embout)
SOLID
(No ferrule)
Fil multibrins
(avec embout)
FINE STRANDED
(With ferrule)
Raccordement de puissance /
Power wiring
Nombre de fils
/ Number of wires
2
Fil rigide
(sans embout)
SOLID
(No ferrule)
Fil multibrins
(avec embout)
FINE STRANDED
(With ferrule)
Modèle de tournevis /
Screwdriver type
Couple de serrage
recommandé
Recommended Torque
M5
N.m
1,5 ... 10 mm
2
1,5 ... 6 mm
2
1,5 ... 10 mm
2
1,5 ... 6 mm
2
AWG16....AWG8 AWG16....AWG10 AWG16....AWG8 AWG16....AWG10
POZIDRIV 2
2
Puissance avec cosses /
Power with ring terminals.
