EHA0-2520-6

Description
Operational Amplifier, 1 Func, 8000uV Offset-Max, BIPolar, DIE
CategoryAnalog mixed-signal IC    Amplifier circuit
File Size1MB,19 Pages
ManufacturerELANTEC (Renesas )
Download Datasheet Parametric Compare View All

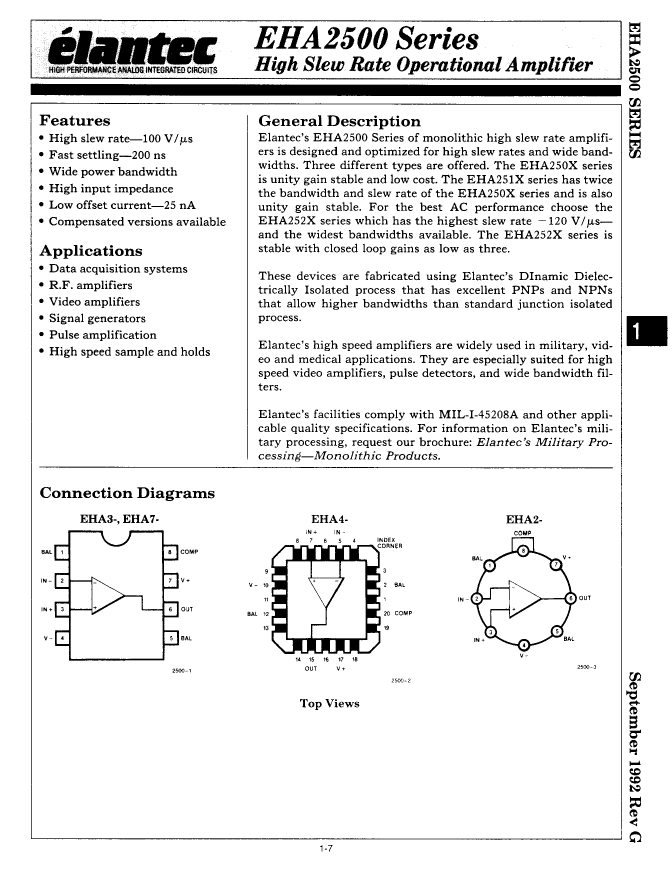

EHA0-2520-6 Overview

Operational Amplifier, 1 Func, 8000uV Offset-Max, BIPolar, DIE

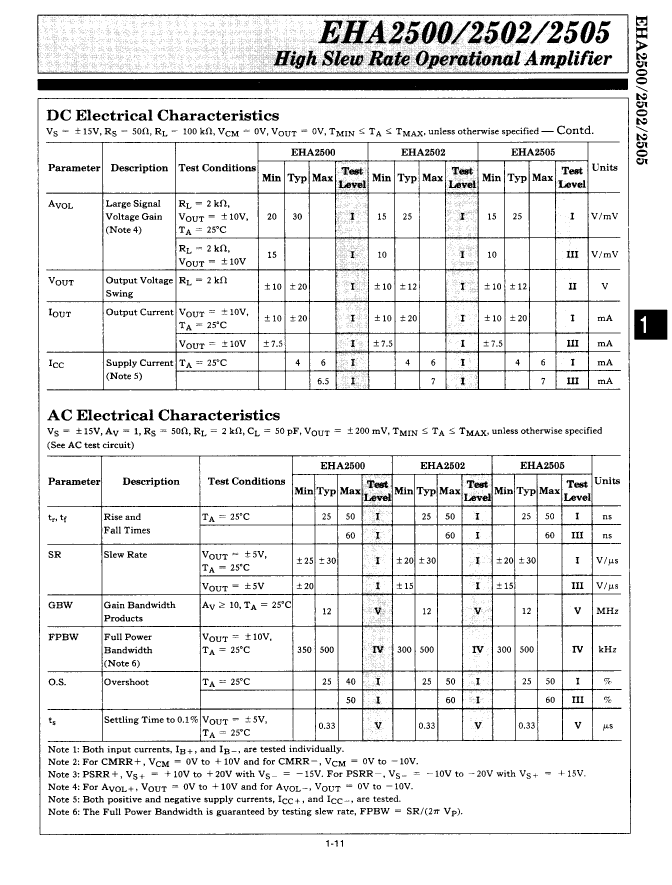

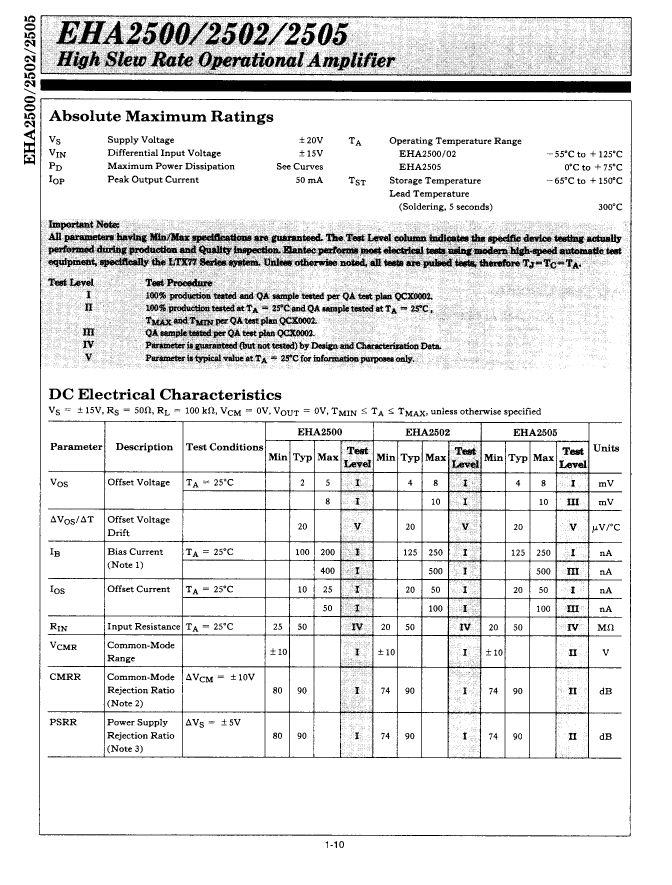

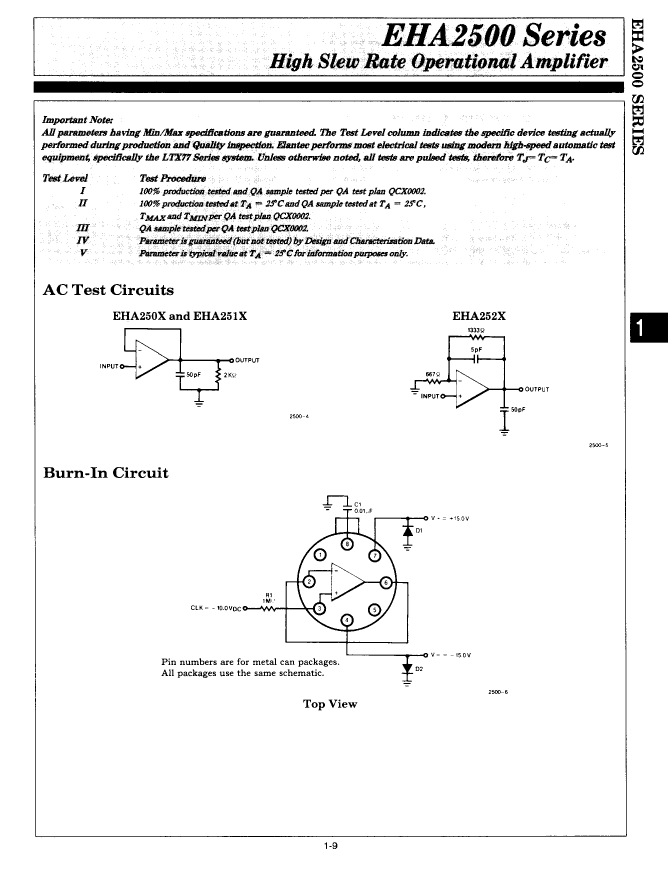

EHA0-2520-6 Parametric

Parameter NameAttribute value
MakerELANTEC (Renesas )
package instructionDIE
Reach Compliance Codeunknown
Amplifier typeOPERATIONAL AMPLIFIER
ArchitectureVOLTAGE-FEEDBACK
Maximum average bias current (IIB)0.2 µA
Maximum bias current (IIB) at 25C0.2 µA
Minimum Common Mode Rejection Ratio80 dB
Nominal Common Mode Rejection Ratio90 dB
frequency compensationYES (AVCL>=3)
Maximum input offset voltage8000 µV
JESD-30 codeR-XUUC-N8
low-dissonanceNO
Negative supply voltage upper limit-20 V
Nominal Negative Supply Voltage (Vsup)-15 V
Number of functions1
Number of terminals8
Maximum operating temperature125 °C
Minimum operating temperature-55 °C
Package body materialUNSPECIFIED
encapsulated codeDIE
Encapsulate equivalent codeDIE OR CHIP
Package shapeRECTANGULAR
Package formUNCASED CHIP
power supply+-15 V
Certification statusNot Qualified
minimum slew rate100 V/us
Nominal slew rate120 V/us
Maximum slew rate6 mA
Supply voltage upper limit20 V
Nominal supply voltage (Vsup)15 V
surface mountYES
technologyBIPOLAR
Temperature levelMILITARY
Terminal formNO LEAD
Terminal locationUPPER
Nominal Uniform Gain Bandwidth20000 kHz
Minimum voltage gain15000
Base Number Matches1

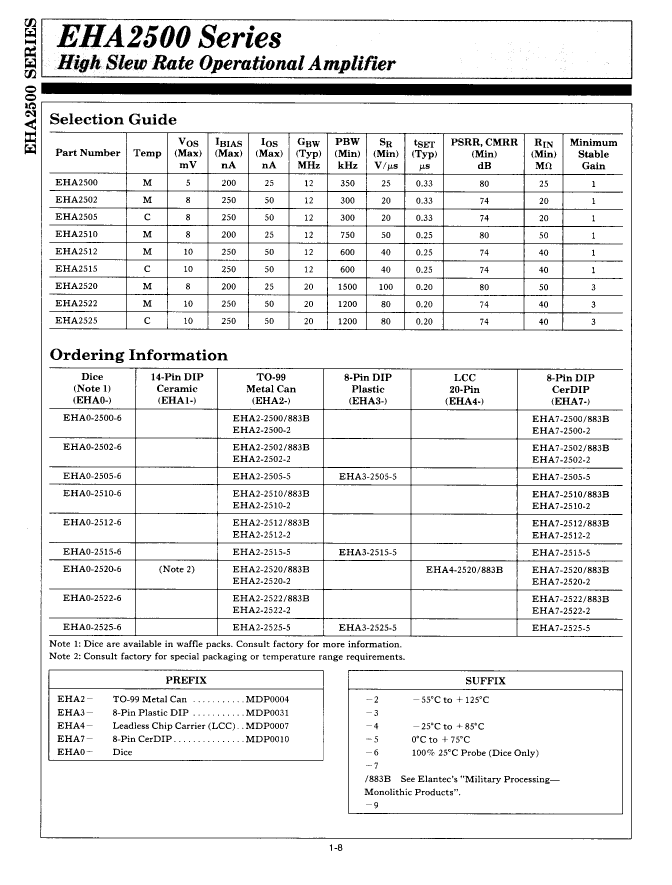

EHA0-2520-6 Related Products

EHA0-2520-6 EHA0-2500-6 EHA7-2520/883B EHA2-2500/883B EHA2-2520-2
Description Operational Amplifier, 1 Func, 8000uV Offset-Max, BIPolar, DIE Operational Amplifier, 1 Func, 5000uV Offset-Max, BIPolar, DIE Operational Amplifier, 1 Func, 10000uV Offset-Max, BIPolar, CDIP8, CERDIP-8 Operational Amplifier, 1 Func, 8000uV Offset-Max, BIPolar, MBCY8, TO-99, 8 PIN Operational Amplifier, 1 Func, 10000uV Offset-Max, BIPolar, MBCY8, TO-99, 8 PIN
package instruction DIE DIE CERDIP-8 TO-99, 8 PIN TO-99, 8 PIN
Reach Compliance Code unknown unknown unknown unknown unknown
Amplifier type OPERATIONAL AMPLIFIER OPERATIONAL AMPLIFIER OPERATIONAL AMPLIFIER OPERATIONAL AMPLIFIER OPERATIONAL AMPLIFIER
Architecture VOLTAGE-FEEDBACK VOLTAGE-FEEDBACK VOLTAGE-FEEDBACK VOLTAGE-FEEDBACK VOLTAGE-FEEDBACK
Maximum average bias current (IIB) 0.2 µA 0.2 µA 0.4 µA 0.4 µA 0.4 µA
Maximum bias current (IIB) at 25C 0.2 µA 0.2 µA 0.2 µA 0.2 µA 0.2 µA
Minimum Common Mode Rejection Ratio 80 dB 80 dB 80 dB 80 dB 80 dB
Nominal Common Mode Rejection Ratio 90 dB 90 dB 90 dB 90 dB 90 dB
frequency compensation YES (AVCL>=3) YES YES (AVCL>=3) YES YES (AVCL>=3)
Maximum input offset voltage 8000 µV 5000 µV 10000 µV 8000 µV 10000 µV
JESD-30 code R-XUUC-N8 R-XUUC-N8 R-GDIP-T8 O-MBCY-W8 O-MBCY-W8
low-dissonance NO NO NO NO NO
Negative supply voltage upper limit -20 V -20 V -20 V -20 V -20 V
Nominal Negative Supply Voltage (Vsup) -15 V -15 V -15 V -15 V -15 V
Number of functions 1 1 1 1 1
Number of terminals 8 8 8 8 8
Maximum operating temperature 125 °C 125 °C 125 °C 125 °C 125 °C
Minimum operating temperature -55 °C -55 °C -55 °C -55 °C -55 °C
Package body material UNSPECIFIED UNSPECIFIED CERAMIC, GLASS-SEALED METAL METAL
Encapsulate equivalent code DIE OR CHIP DIE OR CHIP DIP8,.3 CAN8,.2 CAN8,.2
Package shape RECTANGULAR RECTANGULAR RECTANGULAR ROUND ROUND
Package form UNCASED CHIP UNCASED CHIP IN-LINE CYLINDRICAL CYLINDRICAL
power supply +-15 V +-15 V +-15 V +-15 V +-15 V
Certification status Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified
minimum slew rate 100 V/us 25 V/us 84 V/us 20 V/us 84 V/us
Nominal slew rate 120 V/us 30 V/us 120 V/us 30 V/us 120 V/us
Maximum slew rate 6 mA 6 mA 6.5 mA 6.5 mA 6.5 mA
Supply voltage upper limit 20 V 20 V 20 V 20 V 20 V
Nominal supply voltage (Vsup) 15 V 15 V 15 V 15 V 15 V
surface mount YES YES NO NO NO
technology BIPOLAR BIPOLAR BIPOLAR BIPOLAR BIPOLAR
Temperature level MILITARY MILITARY MILITARY MILITARY MILITARY
Terminal form NO LEAD NO LEAD THROUGH-HOLE WIRE WIRE
Terminal location UPPER UPPER DUAL BOTTOM BOTTOM
Nominal Uniform Gain Bandwidth 20000 kHz 12000 kHz 20000 kHz 12000 kHz 20000 kHz
Minimum voltage gain 15000 20000 7500 15000 7500
Base Number Matches 1 1 1 1 1
encapsulated code DIE DIE DIP - -
Is it Rohs certified? - - incompatible incompatible incompatible
JESD-609 code - - e0 e0 e0
Peak Reflow Temperature (Celsius) - - NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED
Terminal surface - - Tin/Lead (Sn/Pb) Tin/Lead (Sn/Pb) Tin/Lead (Sn/Pb)
Maximum time at peak reflow temperature - - NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED
