S/ACC/WF108100/A/23/03/2004
page 1 / 1 F/GB

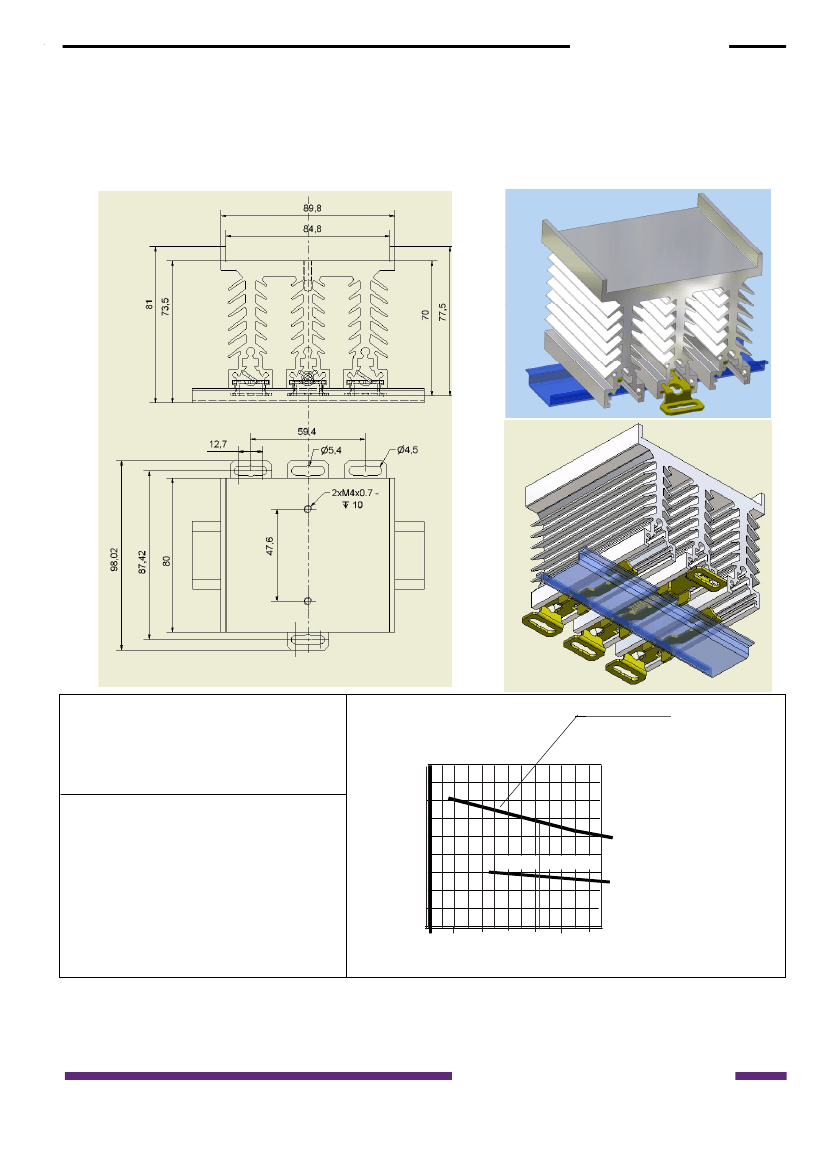

Dissipateur Thermique avec adaptateur DIN
Heatsink with DIN rail adaptator
WF108110
Rth environ (about)1,1K/W
voir courbe pour la puissance dissipée et la ventilation -
see curve for power dissipation and ventilation)
Perçage prévu pour montage relais SC
THERMAL RESISTANCE
ou SV ou SO (okpac)
THERMAL RESISTANCE (K/W)
AIR CALM
without any ventilation
Drilling for Solid State Relays : SC or
SV or SO(okpac) range
Avec une élévation de température de
50°C, on peut dissiper un peu plus de
40 watts en air calme. Avec une venti-
lation d'armoire, on peut dissiper jus-
qu'à 70/80 watts sans problème.
With a rise temperature of the heatsink
of 50°C, you can have a power dissi-
pation of a little more than 40 watts in
air calm. With a ventilation in the ca-
binet, you can push up to 70/80 watts .
1,8
1,6
1,4
1,2
1
0,8
0,6
0,4
0,2
0
0
0
10
20
ventilation 2m/s
30
40
50
60
POWER DISSIPATION (W)
Proud to serve you
All technical caracteristics are subject to change without previous notice.
Caractéristiques sujettes à modifications sans préavis.
