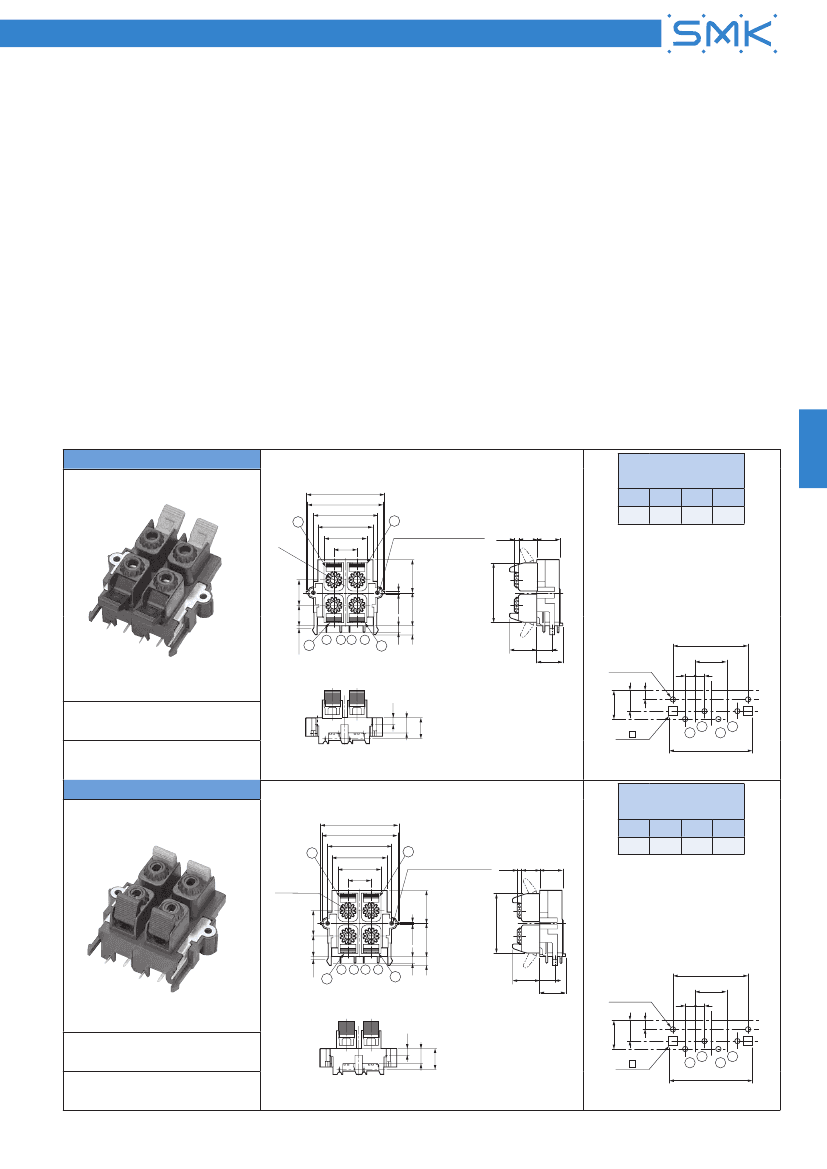

Banana Lever Terminals
■
Features
1. Banana plugs which have been renowned for high sound
quality can be connected.
2. 2 types of connections practical with these terminals,
conventional lead connection means and banana plugs,
provide users with a choice meeting their preference.
3. Grounding terminals located at both sides will help keep
high quality sound.
■ 特長
1.
高音質で定評のあるバナナプラグの接続が可½です。
2.
従来のリード線とバナナプラグの2種類の接続が可½な
ため、ユーザーの½みにフレキシブルに対応します。
3.
アースターミナルを左右2ケ所に設½、セットの高音質
化に寄与します。
■
Specification
1. Electric Performance
Rating
Contact Resistance
Insulation Resistance
Withstanding Voltage
2. Mechanical Performance
Lead Wire Holding Force
Knob Handing Force
■ 仕様
: 3A, 30V AC/DC
: 30mΩ max.
(with AWG20 soft copper
cables)
: 100MΩ min. 500V DC
: 1200V AC (for one minute)
: 8N min.
(with AWG20 soft copper
cables)
: 11N max.
1.
電気的性½
定格電圧電流 ：AC/DC30V
3A
接触抵抗 ：
30mΩ以下
（AWG20の軟銅線）
絶縁抵抗 ：DC500V
100MΩ以上
耐電圧 ：AC1200V（1分間）
2.
機械的性½
リード線保持力：
8N以上
（AWG20の軟銅線）
ツマミ操½力 ：11N以下
■
Application
For connection of speakers.
■ 用途
Banana Plug /
バナナプラグ対応
45
44
37
32
25
14
オーディオスピーカー接続用
LQR2411-0001F
A
4-ø
4
Arrangement
ツマミ配列
A
B
C
D
Red Red Black Black
2.5 10.5 13
B
ø2.5 (Hole)
ø2.7 (Earth metal)
19
1.6 11.7 14.6
34
C
b ad c
4 2-1
5 19
P.C. Board Dimension
取付基板参考図
(Bottom View)
D
15.8 9
15
32.5
6-ø1.5
12.4
9
4
4 4
14
9
12.4
Right Angle (4P)
4Pライトアングル
LQR2411-0003F
A
4-2.5x3.5
(Oval)
1.6 11.7 14.6
4
2- 4
b
a
36
d
c
＜
Earth Terminal /
アース端子付＞
[t=1.6]
Arrangement
ツマミ配列
A
B
C
D
Red Red Black Black
Non Banana Plug /
バナナプラグ非対応
45
44
37
32
25
14
B
ø2.5 (Hole)
2.5 10.5 13
ø2.7 (Earth metal)
19
C
b a d c
4 2-1
5 19
P.C. Board Dimension
取付基板参考図
(Bottom View)
34
D
15.8 9
15
32.5
6-ø1.5
12.4
9
4
4 4
14
9
12.4
Right Angle (4P)
4Pライトアングル
4
2- 4
b
a
36
d
c
＜
Earth Terminal /
アース端子付＞
[t=1.6]

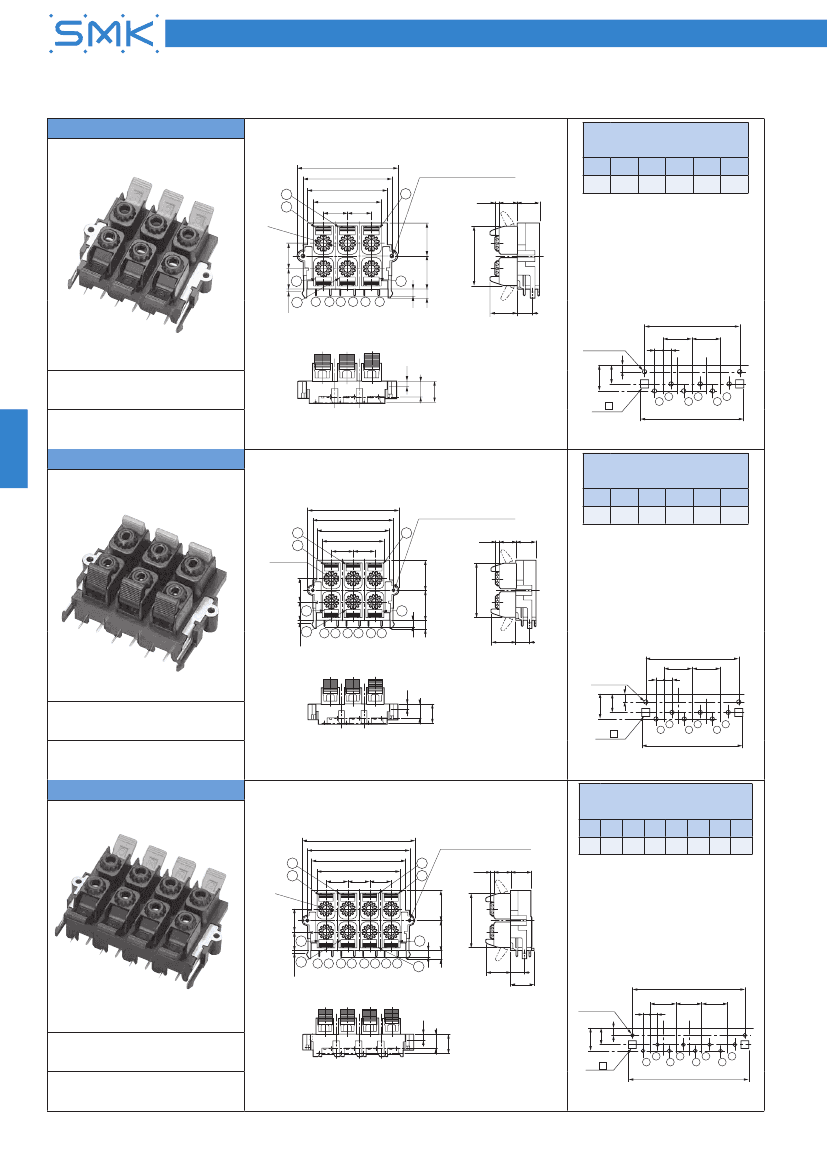

53
Terminals
Banana Lever Terminals
LQR2610-0001F
Banana Plug /
バナナプラグ対応
57
51
46
39
14 14
ø2.5 (Hole)
ø2.7 (Earth terminal)
C
2.5 10.5 13
Arrangement
A
ツマミ配列
B
C
D
E
F
B
A
Red Red Red Black Black Black
6-ø4
1.6 11.7 14.6
19
19
34
D
E
b a d c f
e
F
P.C. Board Dimension
取付基板参考図
(Bottom View)
4
5
15.8 9
8-ø1.5
12.4
9
4
44
46.5
14 14
Right Angle (6P)
6Pライトアングル
LQR2610-0003F
9
12.4
4
2- 4
b
a
＜
Earth Terminal /
アース端子付＞
50
d
c
f
e
[t=1.6]
Arrangement
A
ツマミ配列
B
C
D
E
F
Non Banana Plug /
バナナプラグ非対応
57
51
46
39
14 14
ø2.5 (Hole)
ø2.7 (Earth terminal)
C
2.5 10.5 13
19
Terminals
Red Red Red Black Black Black
B
A
2.5x3.5
(Oval)
1.6 11.7 14.6
4
5 19
34
D
E
b a d c f e
F
15.8 9
P.C. Board Dimension
取付基板参考図
(Bottom View)
8-ø1.5
4
44
46.5
14 14
Right Angle (6P)
6Pライトアングル
LQR2810-0001F
9
12.4
12.4
9
4
2- 4
＜
Earth Terminal /
アース端子付＞
b
a
50
d
c
f
e
[t=1.6]
Arrangement
A
B
ツマミ配列
C D E F
G
H
Banana Plug /
バナナプラグ対応
71
65
60
53
14 14 14
ø2.5 (Hole)
ø2.7 (Earth terminal)
2.5 10.5 13
19
Red Red Red Red Black Black Black Black
8-ø4
1.6 11.7 14.6
B
A
C
D
4
5 19
34
E
F
b a d c f e h g
H
G
15.8 9
15
P.C. Board Dimension
取付基板参考図
(Bottom View)
10-ø1.5
4
9
12.4
44
60.5
14 14
14
Right Angle (8P)
8Pライトアングル
54
12.4
9
4
2- 4
＜
Earth Terminal /
アース端子付＞
b
a
d
c
64
f
e
h
g
[t=1.6]
