MIL-DTL-38999 Series III
EN3645 subminiature cylindrical connectors
High performance threaded cylindrical connectors
Tri-Start
TV-CTV
www.38999-solutions.com
Amphenol
Socapex
Tri-Start™
TV-CTV
Amphenol
ABOUT AMPHENOL
Amphenol is one of the largest manufacturers of interconnect products in the world. The Company designs, manufactures and markets electrical, elec-
tronic and fiber optic connectors, coaxial and flat-ribbon cable, and interconnect systems.
The primary end markets for the Company’s products are communications and information processing markets, including cable television, cellular tele-
phone and data communication and information processing systems; aerospace and military electronics; and automotive, rail and other transportation
and industrial applications.
ABOUT AMPHENOL SOCAPEX
Amphenol Socapex is part of Amphenol Corporate. The company has subsidiaries in France, India, China, and in the United States. Amphenol Socapex is a
market leader of MIL-DTL-38999 and derived products, high density board level connectors, field bus and rugged Ethernet solutions, harsh environment
optical connectors, MIL-DTL-26482 Series I rugged industrial solutions and EN2997 connectors.
Amphenol Socapex is able to meet customer satisfaction through:
Agile & Lean Organization
Global Sourcing
State-of-the-Art Manufacturing
Custom design capability
Competitive Independent Workshops
AMPHENOL SOCAPEX QUALITY & ENVIRONMENTAL CERTIFICATION
Quality certification :
ISO 9001 : 2000
Thyez (France) and Pune (India)
Military market quality
certification
(NATO) :
AQAP 2110
Thyez (France)
Environnemental certification :
ISO 14001 (2004)
Thyez (France)
Aeronautical market quality
certification :
EN9100 : 2003
Thyez (France) and Pune (India)
2
Tri-Start™
TV-CTV
Amphenol
TABLE OF CONTENTS
TECHNICAL CHARACTERISTICS
Tri-Start™
TV-CTV
GENERAL CHARACTERISTICS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
CTV COMPOSITE SHELLS
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
TV METALLIC SHELLS
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
PANEL DRILLING FOR COMPOSITE AND METALLIC RECEPTACLES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
STAND OFF RECEPTACLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
PRINTED CIRCUIT BOARD DRILLING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
TVS-Y/TVS-YN HERMETIC RECEPTACLES
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
BREAKAWAY CONNECTORS - LANYARD RELEASE PLUGS
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
THRU-BULKHEAD RECECTACLES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
RECEPTACLES WITH ENHANCED SEALING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
INTEGRATED BACKSHELLS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
MIL-DTL-38999 SERIES III OPTICAL CONNECTORS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
PROTECTION CAPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
ACCESSORIES
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
APPLICATION TOOLS
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
BACKSHELLS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
HOW TO ORDER
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Tri-Start™
TV-CTV
3
Tri-Start™
TV-CTV
Amphenol
DESCRIPTION

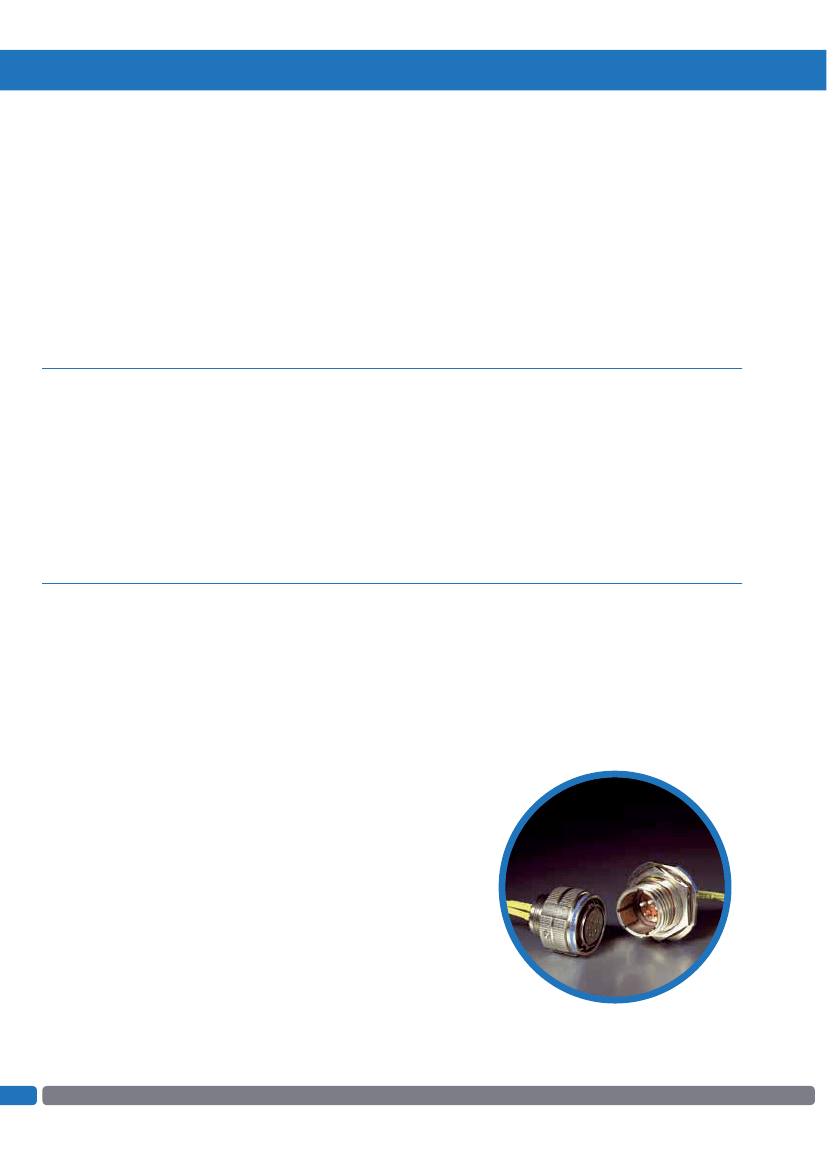

The TV-CTV connectors are in accordance with MIL-DTL-38999 series III standard. These connectors offer the highest performance capabilities for both gen-
eral duty and severe environment applications. Besides the most commonly used aluminium shell, different shell materials are available:
The composite connector is a lightweight (17 to 70 % weight savings), corrosion resistant
(withstanding
2000 hours of salt spray exposure)
connector
The nickel aluminium bronze connector offers a high corrosion resistance and robustness for marine applications
The stainless steel connector provides a firewall capability
The Amphenol TV connectors range also offers the following options:
Inserts compatible with size 8 quadrax
Ground Plane version with a conductive insert for specific use with coaxial, triaxial or quadrax contacts.
Receptacles with reinforced sealing
Hermetic version in Y and N classes
Filtered versions using tubular or planar technology (please consult us)
High density inserts with size 23 contacts
MAIN FEATURES
Shell material
Composite
Aluminium
Marine bronze (no finish)
Stainless steel
Finish
Olive drab cadmium plating
Nickel plating
Passivation (for steel versions
Cadmium free platings available on
request (Nickel-PTFE)
Contacts
More than 80 contact arrangements including high
density and power versions
Size 00,4, 8, 10, 12, 16, 20, 22D, 23 contacts (stan-
dard contacts are plated 1.27 μm minimum gold)
Signal, power, twinax, coaxial, quadrax contacts,
optical termini
Quick coupling
completely mates and self locks in a 360° turn of
the coupling nut
Anti-decoupling device allows high vibration per-
formance
Receptacles are intermountable with MIL-
DTL-38999 series I standard (same panel drilling)
EMI/RFI protection
Contact protection
100% scoop-proof shell
Shell to shell bottoming
Interfacial seal ensures sealing
Grounding fingers on the plug shell
around each contact and pre-
vents electrolytic erosion
9 shell sizes from 09 to 25
ADDITIONAL INFORMATION
Amphenol Socapex offer a global solution: besides the TV-CTV wide range of connectors, the following products are available
(please consult data sheets):
Backshells
(refer to data sheet E118)
FTV filtered connectors
(refer to data sheet 12-120)
Contacts
(refer to data sheet DOC- 000030 -ANG)
APPLICATIONS
Military and aeronautic applications:
battlefield, ground vehicles, aircrafts, communication systems…
Advanced industrial applications:
high vibration requirements, high density
4
Tri-Start™
TV-CTV
Amphenol

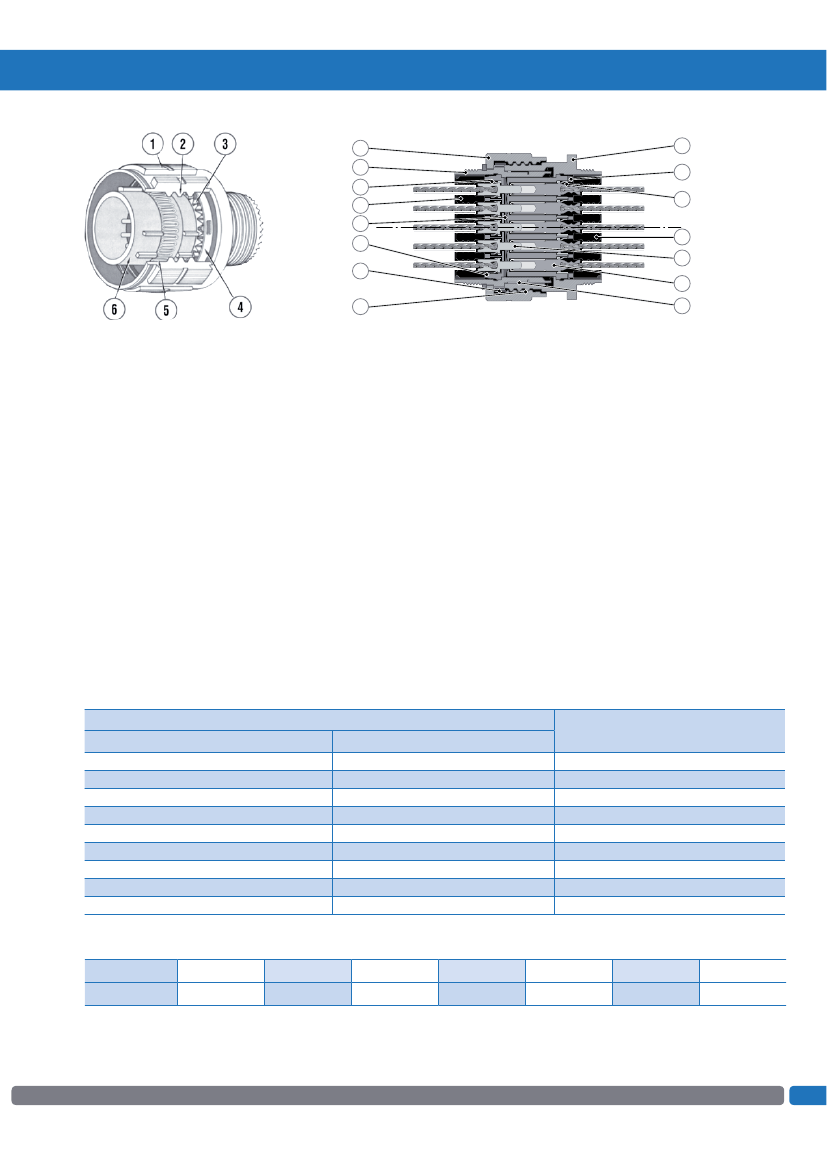

MECHANICAL CHARACTERISTICS
1
5
9
7
12
14
4
Tri-Start™
TV-CTV
8
13
9
7
10
11
2
6
1
2
3
4
5
6
7
Coupling nut
Quick coupling thread
Ratchet
Anti decoupling device
Plug shell
Spring fingers (EMI)
Grommet
8
9
10
11
12
13
14
Receptacle shell
Contact retention clips
Crimping pin contact
Crimping socket contact
Interfacial seal
Socket insert
Pin insert
Durability:
- 500 cycles
- 1500 cycles with composite connector " CTV " fitted with " H " and " J " contact types
Shocks:
half sine wave of 300 G magnitude during 3ms per EIA364.27
Sine vibrations:
- 60 g from - 55°C to + 175°C (olive drab cadmium finish)
- 60 g from - 55°C to +200°C (nickel finish and firewall version)
Random vibrations per EIA364.28:
- 1 G
2
/ Hz at 175°C olive drab cadmium finish
- 1G
2
/ Hz at 200°C nickel finish and firewall version
- 5G
2
/ Hz at ambient
Bending moment
Shell size
MIL-DTL-38999 Series III
A
B
C
D
E
F
G
H
J
Amphenol
09
11
13
15
17
19
21
23
25
Bending moment
Nm
11.3
33.9
45.2
56.5
67.8
79.1
90.4
101.7
113.0
Contact retention force
Contact Size
Maximum load (N)
23
44
22D
44
20
67
16
110
12
110
8
150
4
150
Tri-Start™
TV-CTV
5
