DATA SHEET
PART NO. : L-C195TBJRCT
REV : A / 0
CUSTOMER’S APPROVAL : _______________
DRAWING NO. : DS-31-08-0011
DCC : ____________
Page : 1
DATE : 2008-06-25
Release
by
PARA LIGHT DCC
Dome Lens Chip LED
L-C195TBJRCT

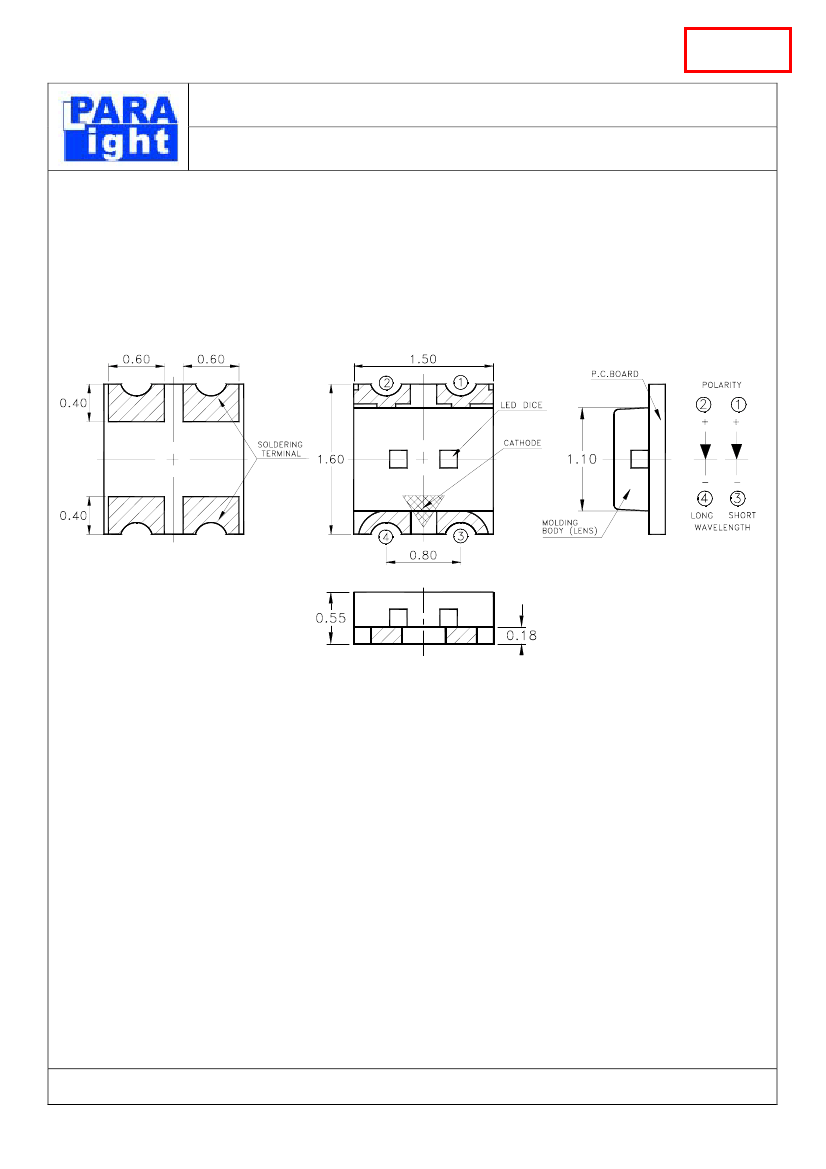

PACKAGE DIMENSIONS
REV:A / 0
Note:
1. All Dimensions are in millimeters(inches)
2. Tolerance is ±0.10mm(0.004 ") Unless otherwise specified.
DRAWING NO. : DS-31-08-0011
DATE : 2008-06-25
Page : 2
Release
by
PARA LIGHT DCC
Dome Lens Chip LED
L-C195TBJRCT
FEATURES
* LOW POWER CONSUMPTION
* I.C. COMPATIBLE
* LONGLIFE SOLID STATE RELIABILITY
CHIP MATERIALS
* Dice Material : InGaN / AlInGaP
* Light Color : BLUE & RED
* Lens Color : WATER CLEAR
ABSOLUTE MAXIMUM RATING : ( Ta = 25°C )
SYMBOL
PD
If
Ifp
VR
Topr
Tstg
PARAMETER
Power Dissipation
Forward Current
Peak pulsing current (1/10 duty cycle 0.1ms)
Reverse Voltage
Operating Temperature Range
Storage Temperature Range
BLUE
B
76
20
100
5
-20 ~ + 80
-30 ~ + 100
R
75
30
80
UNIT
mW
mA
mA
V
℃
℃
REV:A / 0
ELECTRO-OPTICAL CHARACTERISTICS : ( Ta = 25°C )
SYMBOL
V
F
I
R
∆λ
λp
λD
2θ1/2
Iv
PARAMETER
Forward Voltage
Reverse Current
Spectral Line Half-Width
Peak Emission Wavelength
Dominant Wavelength
Half Intensity Angle
Luminous Intensity
TEST CONDITION
I
F
= 20mA
V
R
= 5V
I
F
= 20mA
I
F
= 20mA
I
F
= 20mA
I
F
= 20mA
I
F
= 20mA
B
R
18.0
18.0
B
R
B
R
B
R
25
15
468
639
470
631
130
45.0
45.0
B
R
VALUE
MIN.
TYP. MAX.
3.3
2.0
3.8
2.4
10
UNIT
V
µA
nm
nm
nm
deg
mcd
DRAWING NO. : DS-31-08-0011
DATE : 2008-06-25
Page : 3
Release
by
PARA LIGHT DCC
Dome Lens Chip LED
L-C195TBJRCT

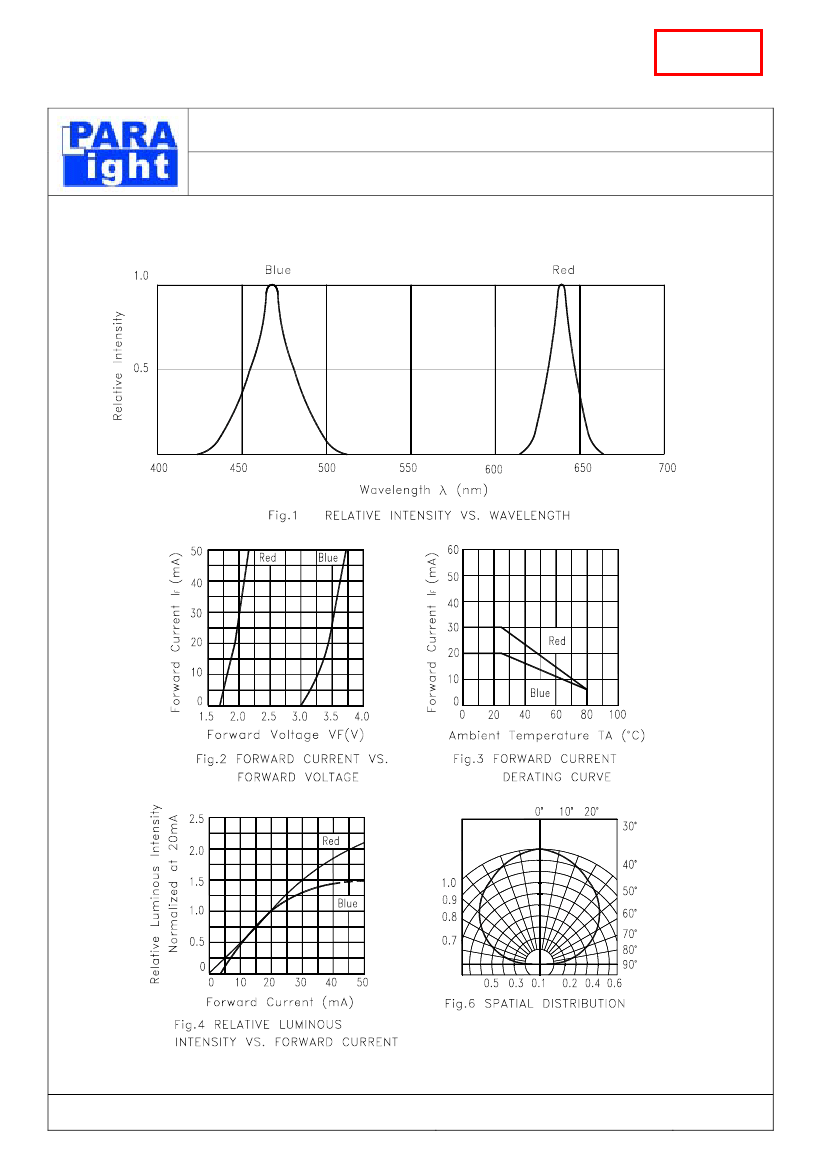

Typical Electro-Optical Characteristics Curves
(25℃ Ambient Temperature Unless Otherwise Noted)
REV:A / 0
DRAWING NO. : DS-31-08-0011
DATE : 2008-06-25
Page : 4
Release
by
PARA LIGHT DCC
Dome Lens Chip LED
L-C195TBJRCT
Bin Code List
Luminous Intensity(IV), Unit:mcd@20mA
Super Blue
Bin Code
M
N
P
Q
Min
18.0
28.0
45.0
71.0
Tolerance of each bin are±15%
Max
28.0
45.0
71.0
112.0
REV:A / 0
Luminous Intensity(IV), Unit:mcd@20mA
Super Red
Bin Code
M
N
P
Q
Min
18.0
28.0
45.0
71.0
Tolerance of each bin are±15%
Max
28.0
45.0
71.0
112.0
DRAWING NO. : DS-31-08-0011
DATE : 2008-06-25
Page : 5
