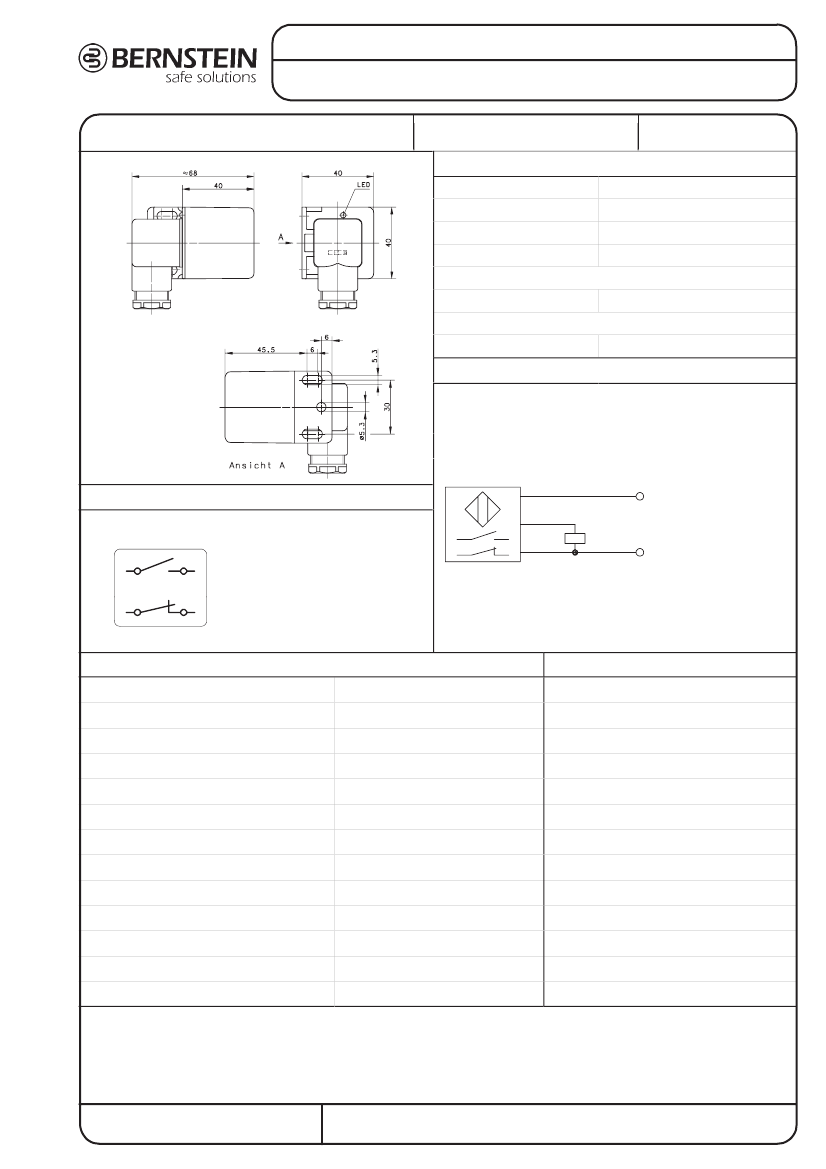

Technisches Datenblatt
Induktiver Grenztaster
Type:
KIN–N40PP/015–KLSD
Art.–Nr.:
650.2982.001
Gehäuse
Schutzart
Umgebungstemperatur
Anschlußart
Transientenfestigkeit
Funktionsanzeige
PA 6, rot
IP 65
1)
–25
°C
bis +70
°C
Steckverbinder
2)
21.10.98/1283
Allgemeine Kenndaten
Gegen beliebiges Verpolen der Anschlußleitungen geschützt
1000 V für 1 ms bei Ri = 1 kΩ
LED
Ausgang dauerkurzschluß– und Überlastfest
Sonderheiten / Anmerkungen
1)
2)
mit montierter Kabeldose
nach DIN 43650
Schaltungsart
Plus–Schließer, DC
Bei Bedämpfung schaltet PNP
Transistor Ausgang an Plus
Plus–Öffner, DC
Bei Bedämpfung trennt PNP
Transistor Ausgang von Plus
Anschlußschema:
1
3
2
R
L
+
O
–
umschaltbar
Mittels eines eingebauten Umschalters kann die
Funktion PNP-Schließer oder PNP-Öffner
gewählt werden.
Bemerkungen
15 mm
s
r =
s
n
±10
%
Spezielle Kenndaten
Bemessungsschaltabstand
s
n
Gesicherter Schaltabstand
Einbauart
Nennspannung
Betriebsspannung
Schaltstrom
Reststrom
Stromaufnahme ohne Last
Spannungsabfall
Schalthysterese
Reproduzierbarkeit
Bereitschaftsverzug
Schaltfrequenz
s
a
U
e
U
B
I
e
I
R
I
o
U
d
H
R
t
v
f
0 ... 12,2 mm
nicht bündig
12 – 48 V DC
10 – 60 V DC
≤
400 mA
< 0,1 mA
< 8 mA
≤
2,5 V
≈
10 %
≤
5%
≤
50 ms
100 Hz
bei Ohmscher Belastung
bezogen auf s
r
einschließlich Restwelligkeit
Diese Kopie wird bei technischen Änderungen
nicht berichtigt oder zurückgezogen.
Bernstein AG,
Postfach 1164, D–32437 Porta Westfalica
Data Sheet
Inductive Proximity Sensor
Type:
KIN–N40PP/015–KLSD
Art.–No.:
650.2982.001
housing
protection
operating temperature
termination type
max. transient voltage rate
indication
21.10.98/1283
PA 6, red
IP 65; NEMA 12
1)
–25°C to 70°C
plug socket
2)
1000 V for 1 ms at Ri = 1 kΩ
LED
General Features
protection against reverse supply polarity
permanent overload and s.c.p.
sensing distance not adjustable
Options / Comments
1)
2)
with connected socket
acc. to DIN 43650
Wiring Diagram:
Electrical Output
Make (normally open)
The sensor switches the load
to the positive terminal.
Break (normally closed)
The sensor switches the load
to the positive terminal.
1
3
2
R
L
+
O
–
selectable
PNP
The PNP normally-open and PNP normally-
closed function can be selected via an inte-
grated switch.
Remarks
15 mm
s
r =
s
n
±10
%
Characteristics
rated operating distance
s
n
assured operating distance
mounting
rated operational voltage
operational voltage range
rated operational current
off–state current
non–load supply current
voltage drop
hysteresis
repeat accuracy
time delay before availability
frequency of operating cycles
s
a
U
e
U
B
I
e
I
R
I
o
U
d
H
R
t
v
f
0 ... 12,2 mm
non flush
12 – 48 V DC
10 – 60 V DC
≤
400 mA
< 0,1 mA
< 8 mA
≤
2,5 V
≈
10 %
≤
5%
≤
50 ms
100 Hz
at conductive load
relative to s
r
incl. ripple frequency
Data Sheets are subjects to change
without further notice.
Bernstein AG,
P.o. box 1164, D–32437 Porta Westfalica
