RAST-2.5-Steckverbinder, Raster 2,5/5,0 mm
RAST 2.5 connectors, pitch 2.5/5.0 mm
Connecteurs RAST 2.5, pas 2,5/5,0 mm
3542
3542-1

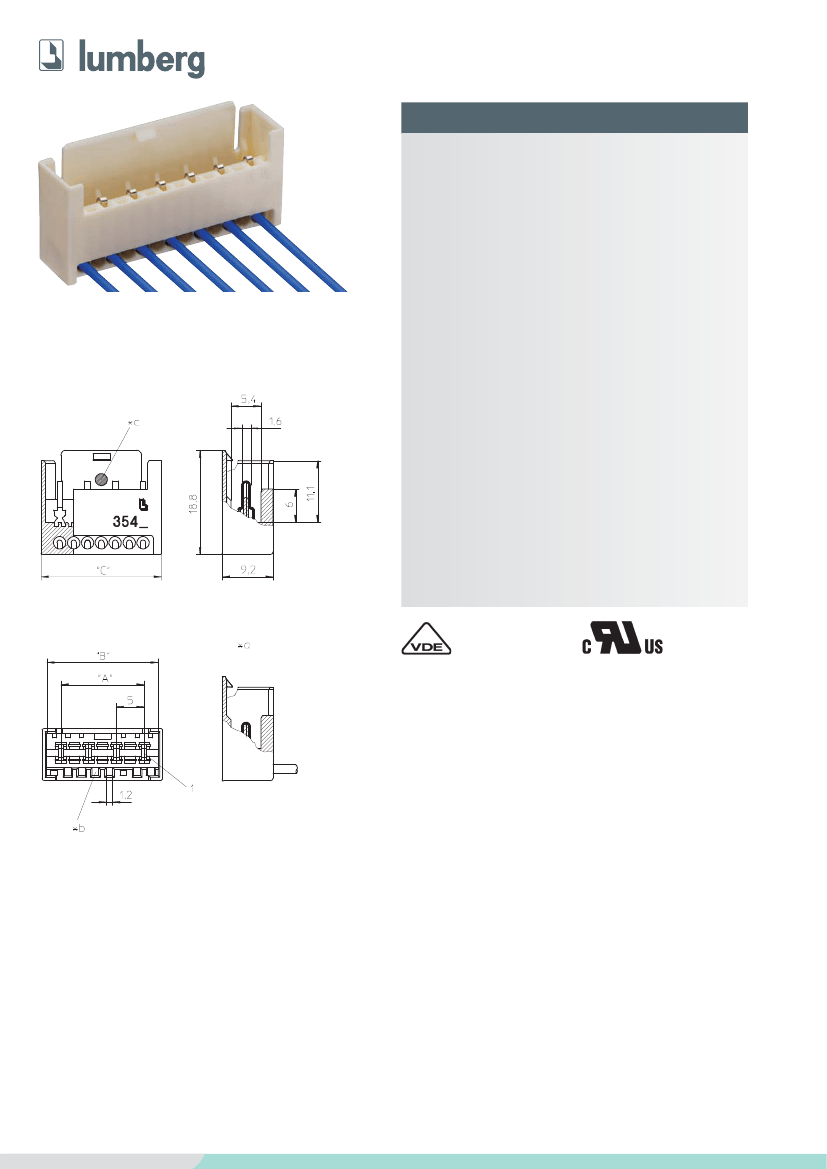

RAST-2.5-Stiftleiste, in Schneidklemmtechnik (SKT), mit
Verriegelungslasche
Kontaktraster 5,0 mm
1. Temperaturbereich
2. Werkstoffe
Kontaktträger 3542(-1) (S01)
Kontaktträger 3542(-1) M13(S01)
1
Kontaktstift
3. Mechanische Daten
Kontaktierung mit
Steckverbindern 3523, 3523-2, 3570,
Steckverbindern nach RAST-2,5-
Standard
Anschließbare Leiter Schneidklemmbereich
Querschnitt 3542 (M13)
0,22–0,38 mm
2
Querschnitt 3542 (M13)S01
0,34 mm
2
(7-drähtig)
Querschnitt 3542-1 (M13)S01
0,50 mm
2
Isolationsdurchmesser
3542 (M13), 3542 (M13)S01
≤
1,65 mm
Isolationsdurchmesser
3542-1 (M13)S01
≤
2,20 mm
Freigegebene Leitungen im Internet unter www.lumberg.com
Kodiervorschläge im Internet unter www.lumberg.com
PBT, V0 nach UL 94
PA 6.6 GF, V0 nach UL 94
CuSn, verzinnt
-40 °C/+130 °C
4. Elektrische Daten
(bei T
U
20 °C)
≤
5 mΩ
4 A bei T
U
60 °C
2 A bei T
U
120 °C
250 V AC
Bemessungsspannung
2
IIIa (CTI
≥
250)
Isolierstoffgruppe
2
Kriechstrecke
≥
3,0 mm
Luftstrecke
≥
3,0 mm
Isolationswiderstand
> 1 GΩ
Bauteil glühdrahtbeständig nach IEC 60695-2-11 bzw. IEC 60335-1
(GWT 750 °C ohne Flamme)
nach DIN EN 60664/IEC 60664 in Zusammenhang mit RAST-2,5-Steck-
verbinder
Durchgangswiderstand
Bemessungsstrom
1
2
®
Reg.-Nr. B339
*a konfektionierter Zustand
terminated connector
connecteur après montage
*b Kodierung
keying
codage
*c Farbkennzeichnung blau bei 3542(-1) (M13)S01
blue color marking of 3542(-1) (M13)S01
marque en couleur bleue sur 3542(-1) (M13)S01
www.lumberg.com
11/2009
RAST-2.5-Steckverbinder, Raster 2,5/5,0 mm
RAST 2.5 connectors, pitch 2.5/5.0 mm
Connecteurs RAST 2.5, pas 2,5/5,0 mm
3542
3542-1
RAST 2.5 pin header, insulation displacement technology
(IDT), with locking latch
contact pitch 5.0 mm
1. Temperature range
2. Materials
Insulating body 3542(-1) (S01)
PBT, V0 according to UL 94
Insulating body 3542(-1) M13(S01)
1
PA 6.6 GF, V0 according to UL 94
Contact pin
CuSn, tinned
3. Mechanical data
connectors 3523, 3523-2, 3570,
connectors acc. to RAST 2.5 standard
Connectable conductors insulation displacement terminal
Section 3542 (M13)
0.22–0.38 mm
2
Section 3542 (M13)S01
0.34 mm
2
(7 wires)
Section 3542-1 (M13)S01
0.50 mm
2
Insulation diameter
3542 (M13), 3542 (M13)S01
≤
1.65 mm
Insulation diameter
3542-1 (M13)S01
≤
2.20 mm
Approved cables on the Internet site www.lumberg.com
Proposed keyings on the Internet site www.lumberg.com
Mating with
4. Electrical data
(at T
amb
20 °C)
≤
5 mΩ
4 A at T
amb
60 °C
2 A at T
amb
120 °C
250 V AC
Rated voltage
2
IIIa (CTI
≥
250)
Material group
2
Creepage distance
≥
3.0 mm
Clearance
≥
3.0 mm
Insulation resistance
> 1 GΩ
component glow wire resistant (GWT 750 °C), testing acc. to IEC 60695-2-11,
assessment acc. to IEC 60335-1 (flame < 2 s)
according to DIN EN 60664/IEC 60664 being connected to RAST 2.5 con-
nector
Contact resistance
Rated current
-40 °C/+130 °C
3542
3542-1
Réglette à broches RAST 2.5, technologie de déplacement
d’isolant, avec languette de verrouillage
pas des contacts 5,0 mm
1. Température d’utilisation
2. Matériaux
Corps isolant 3542(-1) (S01)
Corps isolant 3542(-1) M13(S01)
1
Contact à broche
3. Caractéristiques mécaniques
Raccordement avec
connecteurs 3523, 3523-2, 3570,
connecteurs suivant standard RAST 2,5
Conducteurs raccordables à déplacement d’isolant
Section 3542 (M13)
0,22–0,38 mm
2
Section 3542 (M13)S01
0,34 mm
2
(7 brins)
Section 3542-1 (M13)S01
0,50 mm
2
Diamètre d’isolement
3542 (M13), 3542 (M13)S01
≤
1,65 mm
Diamètre d’isolement
3542-1 (M13)S01
≤
2,20 mm
Câbles approuvés sur Internet à l’adresse www.lumberg.com
Codages proposés sur Internet à l’adresse www.lumberg.com
PBT, V0 suivant UL 94
PA 6.6 GF, V0 suivant UL 94
CuSn, étamé
-40 °C/+130 °C
4. Caractéristiques électriques
(à T
amb
20 °C)
≤
5 mΩ
4 A à T
amb
60 °C
2 A à T
amb
120 °C
250 V AC
Tension assignée
2
IIIa (CTI
≥
250)
Groupe de matériau
2
Distance d’isolement
≥
3,0 mm
Ligne de fuite
≥
3,0 mm
Résistance d’isolement
> 1 GΩ
composant résistant à fil incandescant (GWT 750 °C), essai suivant
CEI 60695-2-11, évaluation suivant CEI 60335-1 (flamme < 2 s)
suivant DIN EN 60664/CEI 60664 en connexion avec connecteur RAST 2,5
Résistance de contact
Courant assigné
1
2
1
2
Bestellbezeichnung* Polzahl
Designation*
Poles
Désignation*
Pôles
Verpackungseinheit
Package unit
Unité d’emballage
A (mm)
Abmessungen
Dimensions
Dimensions
B (mm)
C (mm)
3542 02
3542 03
3542 04
3542 05
3542 06
3542 07
3542 08
3542 09
3542 10
3542-1 02
3542-1 03
3542-1 04
3542-1 05
3542-1 06
3542-1 07
3542-1 08
3542-1 09
3542-1 10
*
2
3
4
5
6
7
8
9
10
2
3
4
5
6
7
8
9
10
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
5,0
10,0
15,0
20,0
25,0
30,0
35,0
40,0
45,0
5,0
10,0
15,0
20,0
25,0
30,0
35,0
40,0
45,0
10,1
15,1
20,1
25,1
30,1
35,1
40,1
45,1
50,1
10,1
15,1
20,1
25,1
30,1
35,1
40,1
45,1
50,1
11,7
16,7
21,7
26,7
31,7
36,7
41,7
46,7
51,7
11,7
16,7
21,7
26,7
31,7
36,7
41,7
46,7
51,7
Die Bestellbezeichnung ist um weitere Angaben (z.B. Kodierung) zu ergänzen, siehe Umschlaginnenseite, Seite 4.71 und Internet www.lumberg.com.
Designation to be completed by further details (e.g. keying), see inner cover, page 4.71 and Internet site www.lumberg.com.
Ajouter d’autres spécifications (par exemple codage) à la désignation, voir côté intérieur de la couverture, page 4.71 et site Internet www.lumberg.com.
Verpackung: lose im Karton – Verpackung im Stangenmagazin auf Anfrage
Packaging: in bulk, in a cardboard box – packaging in a bar stock carrier on demand
Emballage: en vrac, dans un carton – emballage en râtelier à barre sur demande
