RAST-2.5-Steckverbinder, Raster 2,5/5,0 mm
RAST 2.5 connectors, pitch 2.5/5.0 mm
Connecteurs RAST 2.5, pas 2,5/5,0 mm
3554
RAST-2.5-Stiftleiste, abgewinkelt, mit Verriegelungslasche
Kontaktraster 2,5 mm
1. Temperaturbereich
2. Werkstoffe
Kontaktträger
1
Kontaktstift
3. Mechanische Daten
Steckverbindern 3521, 3521-2,
Steckverbindern nach RAST-2,5-
Standard
Kodiervorschläge im Internet unter www.lumberg.com
4. Elektrische Daten
(bei T
U
20 °C)
4 A bei T
U
60 °C
2 A bei T
U
120 °C
Bemessungsspannung
2
32 V AC
IIIa (CTI
≥
250)
Isolierstoffgruppe
2
Kriechstrecke
≥
1,8 mm
Luftstrecke
≥
1,8 mm
Isolationswiderstand
> 1 GΩ
Bauteil glühdrahtbeständig nach IEC 60695-2-11 bzw. IEC 60335-1
(GWT 750 °C ohne Flamme)
nach DIN EN 60664/IEC 60664 in Zusammenhang mit RAST-2,5-Steck-
verbinder
Bemessungsstrom
Kontaktierung mit
PA 6.6 GF, V0 nach UL 94
CuZn, unternickelt und verzinnt
-40 °C/+120 °C
1
2
®
®
Reg.-Nr. 6937
*a Kodierung (wahlweise)
keying (alternatively)
codage (au choix)

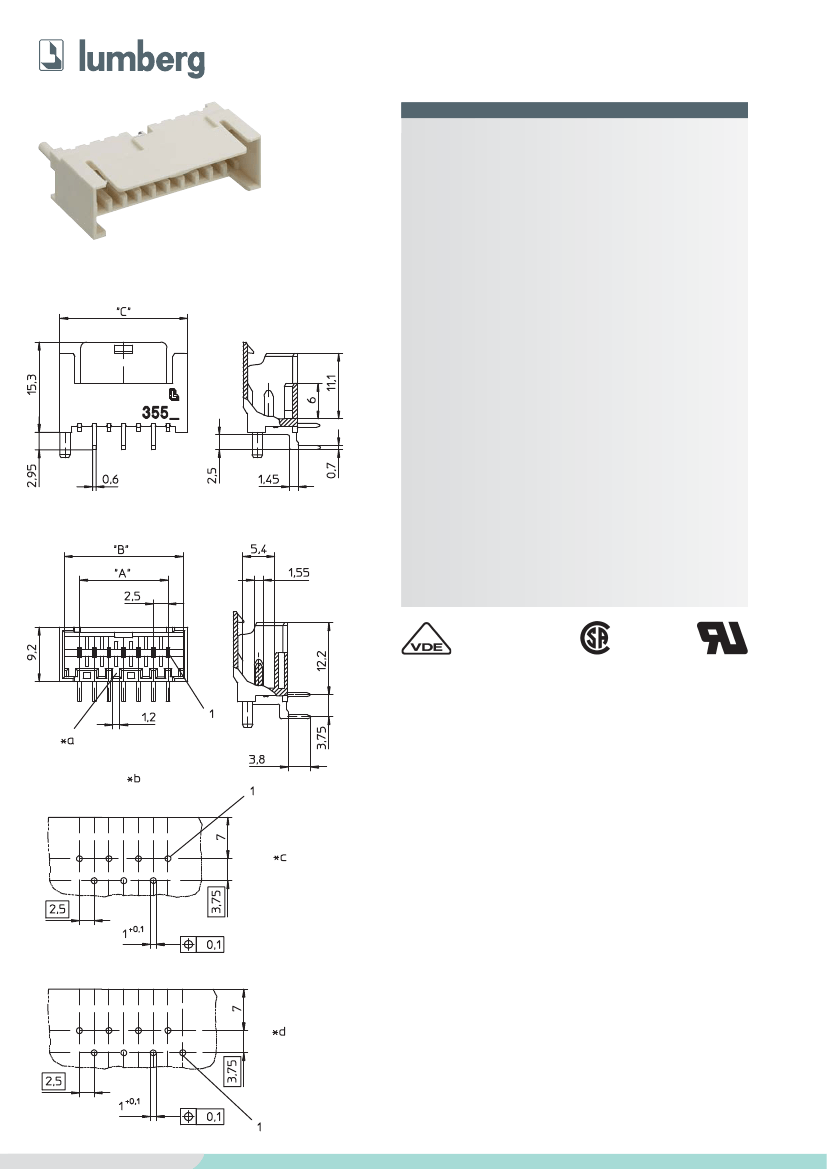

*b Lochbilder in der Leiterplatte, von der Lötseite gesehen
printed circuit board layouts, solder side view
modèles de la carte imprimée, vue du côté à souder
*c ungerade Polzahl
uneven pole numbers
nombres de pôles impairs
*d gerade Polzahl
even pole numbers
nombres de pôles pairs
www.lumberg.com
11/2009
RAST-2.5-Steckverbinder, Raster 2,5/5,0 mm
RAST 2.5 connectors, pitch 2.5/5.0 mm
Connecteurs RAST 2.5, pas 2,5/5,0 mm
3554
RAST 2.5 pin header, angular, with locking latch
contact pitch 2.5 mm
1. Temperature range
2. Materials
Insulating body
Contact pin
1
3554
Réglette à broches RAST 2.5, angulaire, avec languette de
verrouillage
pas des contacts 2,5 mm
1. Température d’utilisation
PA 6.6 GF, V0 according to UL 94
CuZn, pre-nickeled and tinned
2. Matériaux
Corps isolant
1
Contact à broche
3. Caractéristiques mécaniques
Raccordement avec
connecteurs 3521, 3521-2,
connecteurs suivant standard RAST 2,5
Codages proposés sur Internet à l’adresse www.lumberg.com
PA 6.6 GF, V0 suivant UL 94
CuZn, sous-nickelé et étamé
-40 °C/+120 °C
-40 °C/+120 °C
3. Mechanical data
connectors 3521, 3521-2,
connectors acc. to RAST 2.5 standard
Proposed keyings on the Internet site www.lumberg.com
4. Electrical data
(at T
amb
20 °C)
4 A at T
amb
60 °C
2 A at T
amb
120 °C
Rated voltage
2
32 V AC
IIIa (CTI
≥
250)
Material group
2
Creepage distance
≥
1.8 mm
Clearance
≥
1.8 mm
Insulation resistance
> 1 GΩ
component glow wire resistant (GWT 750 °C), testing acc. to IEC 60695-2-11,
assessment acc. to IEC 60335-1 (flame < 2 s)
according to DIN EN 60664/IEC 60664 being connected to RAST 2.5 con-
nector
Rated current
Mating with
4. Caractéristiques électriques
(à T
amb
20 °C)
4 A à T
amb
60 °C
2 A à T
amb
120 °C
32 V AC
Tension assignée
2
IIIa (CTI
≥
250)
Groupe de matériau
2
Distance d’isolement
≥
1,8 mm
Ligne de fuite
≥
1,8 mm
Résistance d’isolement
> 1 GΩ
composant résistant à fil incandescant (GWT 750 °C), essai suivant
CEI 60695-2-11, évaluation suivant CEI 60335-1 (flamme < 2 s)
suivant DIN EN 60664/CEI 60664 en connexion avec connecteur RAST 2,5
Courant assigné
1
2
1
2
Bestellbezeichnung* Polzahl
Designation*
Poles
Désignation*
Pôles
Verpackungseinheit
Package unit
Unité d’emballage
A (mm)
Abmessungen
Dimensions
Dimensions
B (mm)
C (mm)
3554
3554
3554
3554
3554
3554
3554
3554
3554
3554
3554
3554
3554
3554
3554
3554
3554
3554
3554
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1000
1000
1000
1000
500
500
500
500
500
250
250
250
250
250
250
250
250
250
250
2,5
5,0
7,5
10,0
12,5
15,0
17,5
20,0
22,5
25,0
27,5
30,0
32,5
35,0
37,5
40,0
42,5
45,0
47,5
7,6
10,1
12,6
15,1
17,6
20,1
22,6
25,1
27,6
30,1
32,6
35,1
37,6
40,1
42,6
45,1
47,6
50,1
52,6
9,2
11,7
14,2
16,7
19,2
21,7
24,2
26,7
29,2
31,7
34,2
36,7
39,2
41,7
44,2
46,7
49,2
51,7
54,2
*
Die Bestellbezeichnung ist um weitere Angaben (z.B. Kodierung) zu ergänzen, siehe Umschlaginnenseite, Seite 4.71 und Internet www.lumberg.com.
Designation to be completed by further details (e.g. keying), see inner cover, page 4.71 and Internet site www.lumberg.com.
Ajouter d’autres spécifications (par exemple codage) à la désignation, voir côté intérieur de la couverture, page 4.71 et site Internet www.lumberg.com.
Verpackung: lose im Karton
Packaging: in bulk, in a cardboard box
Emballage: en vrac, dans un carton
www.lumberg.com
11/2009
