REVISIONS
NOTES:
1. PARTS ARE SHIPPED NON-ASSEMBLED.
2. SEE SHEET 4 FOR PACKAGING PLAN.
REV.
DESCRIPTION
DATE
APPROVED
B
Engineering Release
7/11/2018
G.O.

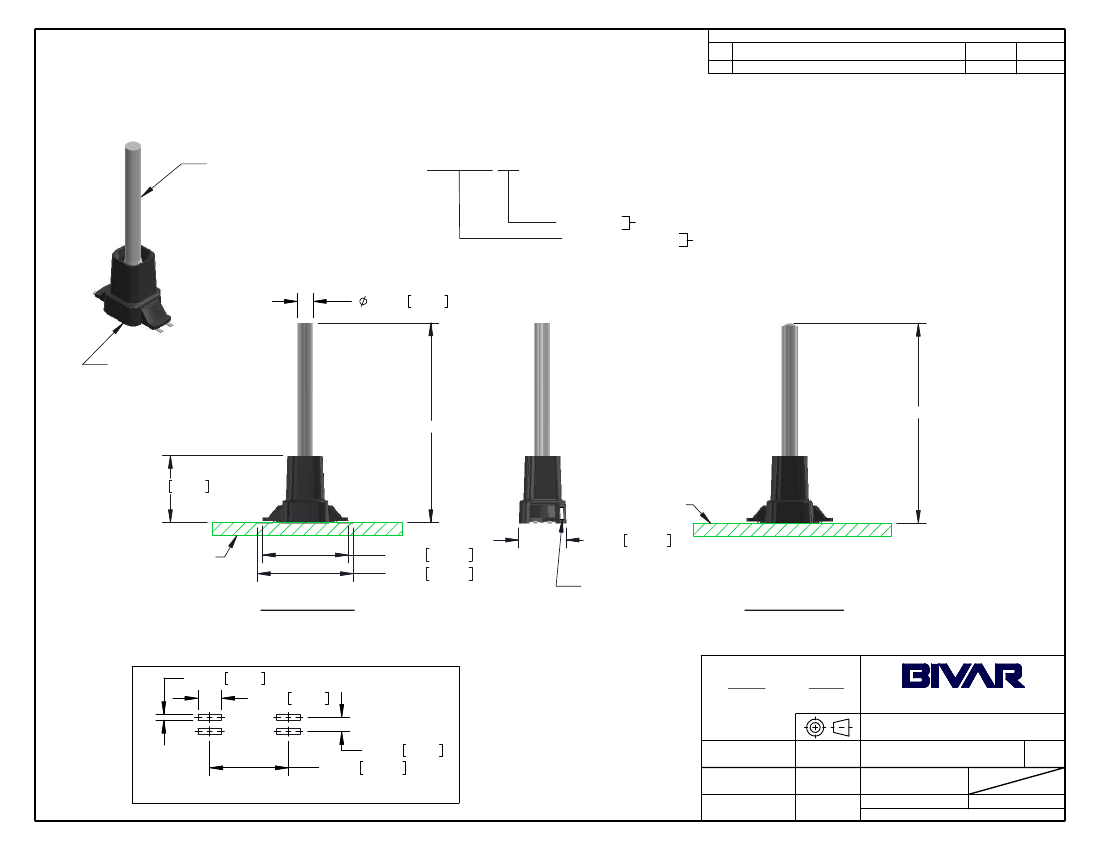

PART NUMBER CONFIGURATION,
LIGHT PIPE
LPV2-XXXXX-XXX
LED COLOR
(SEE PAGE 3)
LIGHT PIPE CALLOUT
(SEE PAGE 2, TABLES A & B)
(
0.079in 2.0mm REF.)
SURFACE MOUNT ADAPTER
WITH LED
H
H
0.337in 8.6mm
PCB
SURFACE
0.236in 6.00mm
0.430in 10.9mm
0.480in 12.2mm
FLAT FACE LENS
0.5 X 1.5mm
POLARITY ID
WHITE STRIP
ON CHAMFER
DOME FACE LENS
PCB
(NOT INCLUDED)
DIMENSIONS ARE APPLICABLE TO BOTH
LENS FACES UNLESS OTHERWISE NOTED
0.028in 0.7mm
0.118in 3.0mm
(UNLESS OTHERWISE SPECIFIED)
DECIMALS
ANGULAR
STANDARD TOLERANCE
± .1
± .02
± .010
X°
.X
.XX
.XXX
± 1°
4 THOMAS, IRVINE, CA. 92618
TEL: (949) 951-8808
FAX: (949) 951-3974
TITLE:
DATE:
BIVAR LIGHT PIPE SYSTEM
REVISION:
SAT VERTICAL, 2MM, SINGLE STATION
0.071in 1.8mm
0.394in 10.0mm
RECOMMENDED SOLDERING PATTERN
DESIGNED:
K. BARON
REVISED:
N/A
CHECKED:
PART NO:
07/11/18
LPV2-XXXXX-XXX
DATE:
CAGE CODE:
B
N/A
32559
2:1
DATE:
TD. NGUYEN
07/11/18
SCALE:
SHEET #
1
OF
5
CAD GENERATED DOCUMENT, DO NOT MEASURE DRAWING
REVISIONS
REV.
DESCRIPTION
DATE
APPROVED
See Sheet 1
STANDARD ORDERING INFORMATION
TABLE A ‐ FLAT FACE LENS
PART NO.
LPV2-0350F-XXX
LPV2-0400F-XXX
LPV2-0450F-XXX
LPV2-0500F-XXX
LPV2-0550F-XXX
LPV2-0600F-XXX
LPV2-0750F-XXX
LPV2-1000F-XXX
LPV2-1250F-XXX
LPV2-1500F-XXX
LPV2-1750F-XXX
LPV2-2000F-XXX
TABLE B ‐ DOME FACE LENS
PART NO.
LPV2-0350D-XXX
LPV2-0400D-XXX
LPV2-0450D-XXX
LPV2-0500D-XXX
LPV2-0550D-XXX
LPV2-0600D-XXX
LPV2-0750D-XXX
LPV2-1000D-XXX
LPV2-1250D-XXX
LPV2-1500D-XXX
LPV2-1750D-XXX
LPV2-2000D-XXX
H ± .01
0.350 [8.9mm]
0.400 [10.2mm]
0.450 [11.4mm]
0.500 [12.7mm]
0.550 [14.0mm]
0.600 [15.2mm]
0.750 [19.1mm]
1.000 [25.4mm]
1.250 [31.8mm]
1.500 [38.1mm]
1.750 [44.5mm]
2.000 [50.8mm]
H ± .01
0.350 [8.9mm]
0.400 [10.2mm]
0.450 [11.4mm]
0.500 [12.7mm]
0.550 [14.0mm]
0.600 [15.2mm]
0.750 [19.1mm]
1.000 [25.4mm]
1.250 [31.8mm]
1.500 [38.1mm]
1.750 [44.5mm]
2.000 [50.8mm]
PART NO:
SCALE:
REVISION:
LPV2-XXXXX-XXX
NONE
B
SHEET #
2
OF
5
CAD GENERATED DOCUMENT, DO NOT MEASURE DRAWING
Order Code Emitted
Color
XXX
R130
R480
A220
O170
Y50
G850
B150
CHAMFER
POLARITY ID
2
4
Red
Red
Amber
Orange
Yellow
Green
Blue
White
Orange
Yellow
Red
Yellow
Red
Green
Red
White
Red
Blue
Red
Green
Blue
W305
OY
RY
RG
RW
RB
1
3
RGB
Peak
Electro‐Op cal Data @20mA, 25°C
Wave L.
λ
P
[nm]
V
f
[V]
l
v
[mcd]
Chroma
MIN
TYP
MAX
TYP
TYP
640
1.7
2.0
2.5
130
630
1.7
2.0
2.5
480
610
1.7
2.0
2.5
220
590
1.7
2.0
2.5
170
570
1.7
2.0
2.5
50
520
2.8
3.2
3.7
850
465
2.8
3.2
3.7
150
X = 0.308
2.8
3.0
3.7
1750
Y = 0.305
590
1.7
2.0
2.5
190
572
1.7
2.0
2.5
60
640
1.7
2.0
2.5
110
572
1.7
2.0
2.5
55
640
1.7
2.0
2.5
200
520
2.8
3.2
3.7
810
630
1.7
2.0
2.5
130
X = 0.28
2.8
3.2
3.7
520
Y = 0.29
650
1.7
2.0
2.5
80
465
2.8
3.2
3.7
150
643
1.7
2.0
2.5
95
515
2.8
3.3
3.7
730
460
2.8
3.3
3.7
120

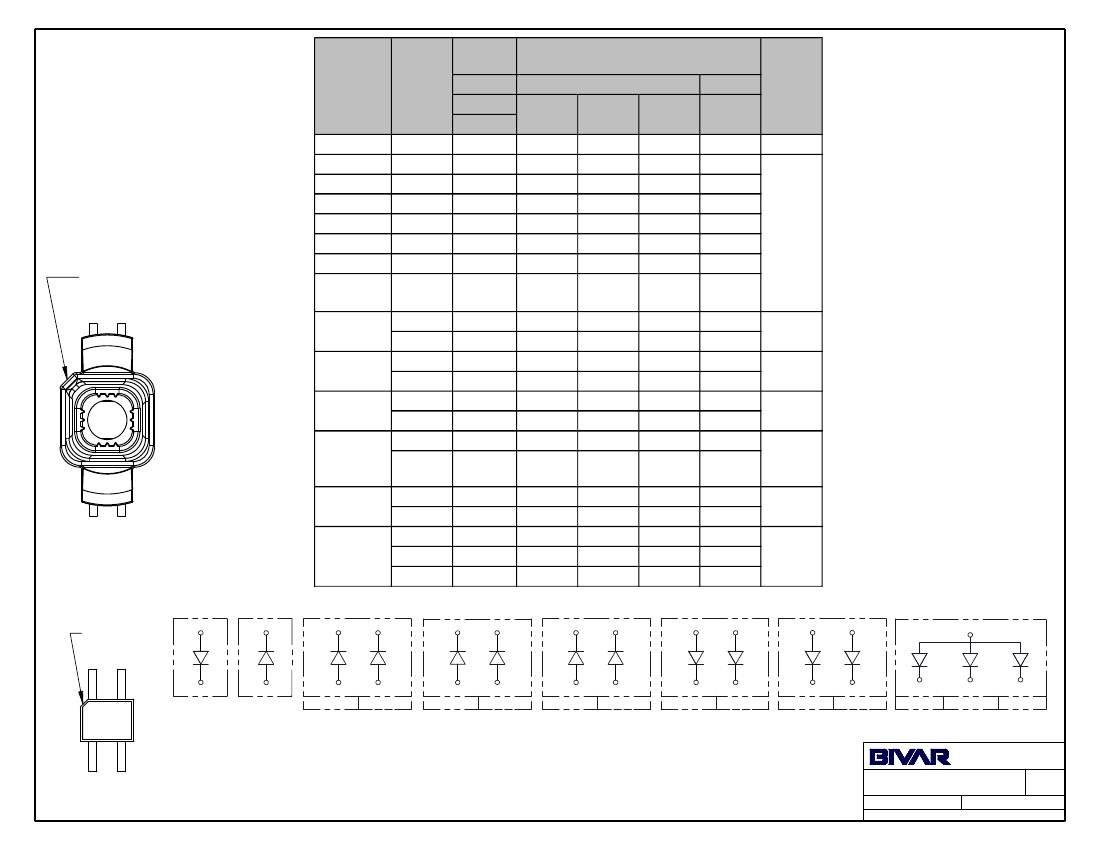

Polarity
Diagram
FIGURE A
FIGURE B
FIGURE C
FIGURE D
FIGURE E
FIGURE F
FIGURE G
FIGURE H
Note: 10% Duty Cycle, Pulse Width
≤
0.1msec for Peak lf.
CHAMFER
ID
2
4
2
2
2
4
2
4
2
4
2
4
2
4
2
1
FIG. A
1
FIG. B
1
ORANGE
3
YELLOW
1
RED
3
YELLOW
1
RED
3
GREEN
1
RED
3
WHITE
1
RED
3
BLUE
3
RED
1
GREEN
4
BLUE
FIG. C
FIG. D
FIG. E
FIG. F
FIG. G
FIG. H
1
3
PART NO:
SCALE:
REVISION:
LPV2-XXXXX-XXX
2:1
B
SHEET #
3
OF
5
CAD GENERATED DOCUMENT, DO NOT MEASURE DRAWING
PACKAGING PLAN
PARTS ARE SHIPPED IN QUANTITY OF 400 AS IN THE FOLLOWING:
1.
2.
3.
ONE BAG CONTAINING FOUR LIGHT PIPE PACKAGES, 100 EACH, AND ONE LEVEL 4 MOISTURE SEALED
TRAY WITH 400 SURFACE MOUNT ADAPTERS.
BAG SIZE IS APPROXIMATLY 16 X 18 INCHES (406.4 X 457.2 mm).
TRAY SIZE IS APPROXIMATELY 10 X 14 X 0.6 INCHES (254 X 355.6 X 15.2 mm), INCLUDING TOP COVER
AND BOTTOM TRAY. ADAPTERS ARE ARRANGED AS SHOWN IN FIGURE 1.
10 ADAPTERS IN EACH POCKET
FIGURE 1
BOTTOM TRAY
4 X 10 POCKETS
PART NO:
SCALE:
REVISION:
LPV2-XXXXX-XXX
NONE
B
SHEET #
4
OF
5
CAD GENERATED DOCUMENT, DO NOT MEASURE DRAWING

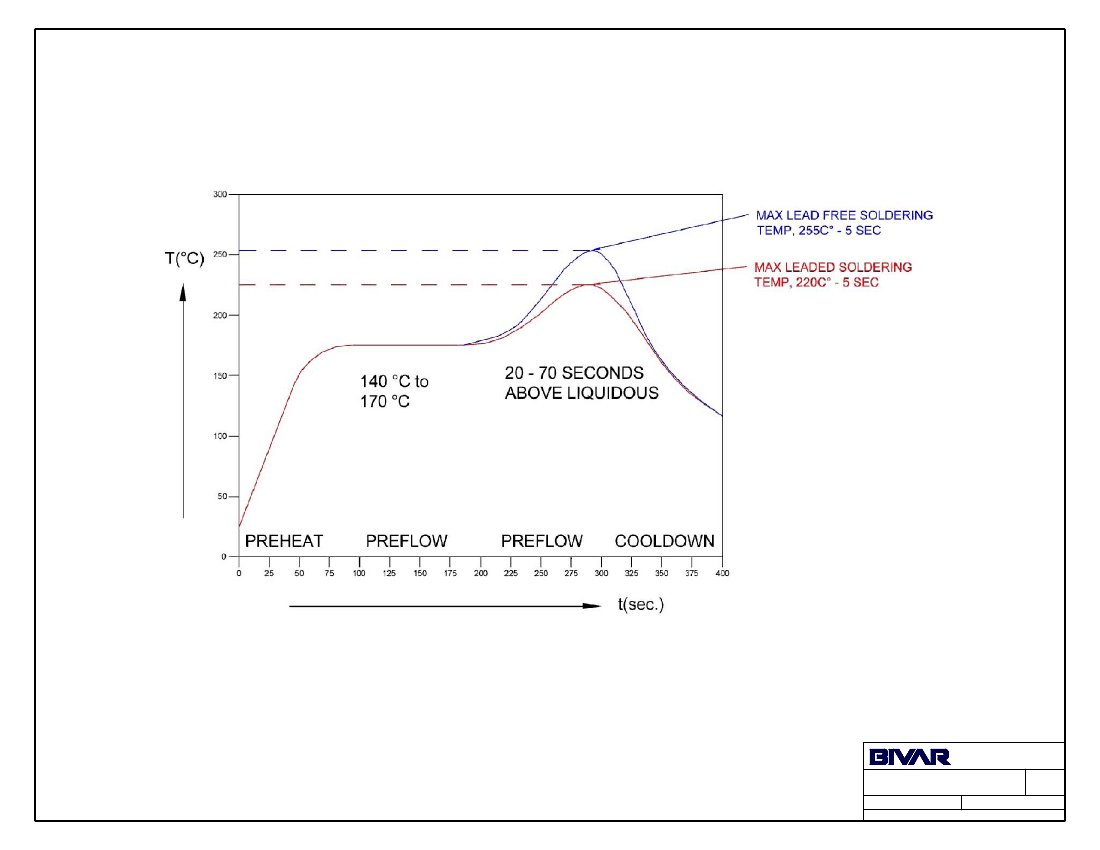

RECOMMENDED REFLOW SOLDERING PROFILE
NOTE:
1. DO NOT CLEAN AFTER SOLDERING. ONLY USE NO-CLEAN SOLDER PASTE.
PART NO:
SCALE:
REVISION:
LPV2-XXXXX-XXX
NONE
B
SHEET #
5
OF
5
CAD GENERATED DOCUMENT, DO NOT MEASURE DRAWING
