DATA SHEET
SEMICONDUCTOR
YSUSB2.0-5
LOW CAPACITANCE
TVS DIODE ARRAY
APPLICATIONS
◆
USB 2.0 Power and Data Line Protection
◆
Video Graphics Cards
◆
Monitors and Flat Panel Displays
◆
Digit Video Interface (DVI)
◆
10/100/1000 Ethernet
◆
Notebook Computers
◆
SIM Ports
◆
ATM Interfaces
H
SOT-26
IEC COMPATIBILITY
◆
IEC61000-4-2 (ESD) ±15kV (air), ±8kV (contact)
◆
IEC61000-4-4 (EFT) 40A (5/50ηs)

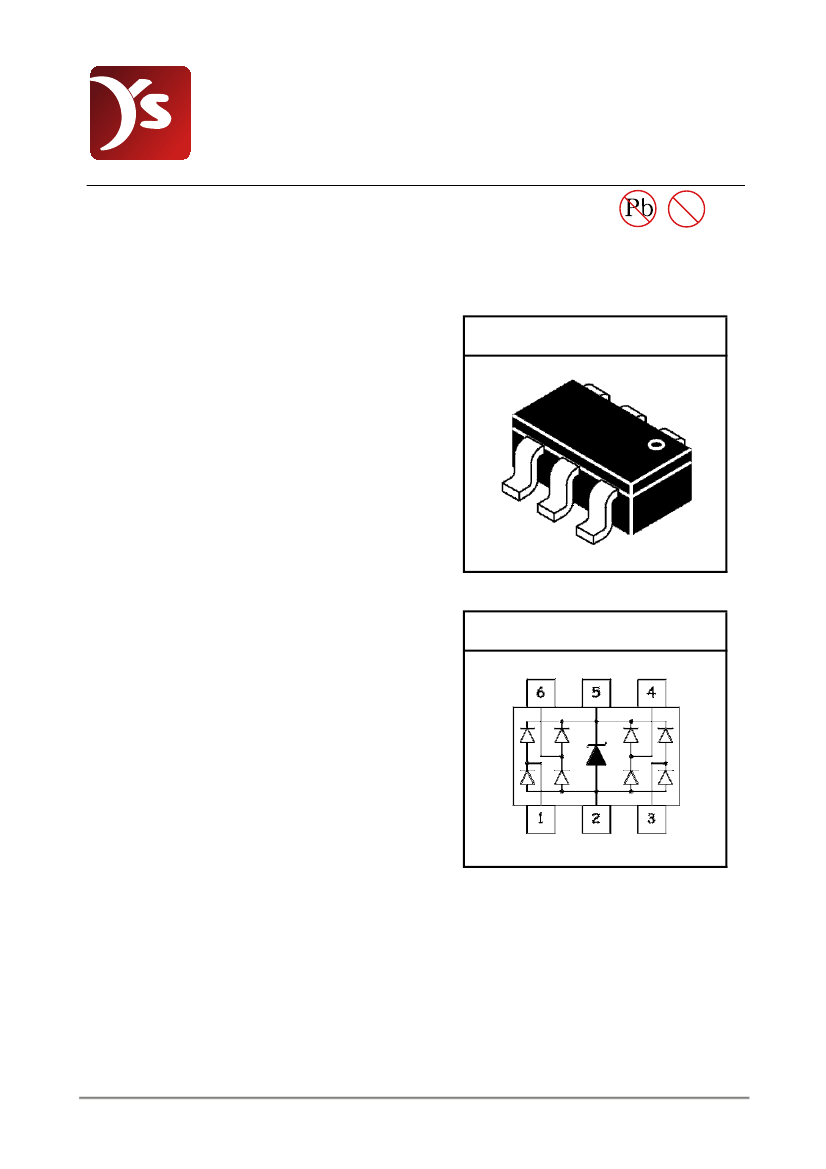

PIN CONFIGURATION
FEATURES
◆
80 Watts Peak Pulse Power per Line (tp=8/20µs)
◆
Protects four I/O lines
◆
Low clamping voltage
◆
Working voltages : 5V
◆
Low leakage current
MECHANICAL CHARACTERISTICS
◆

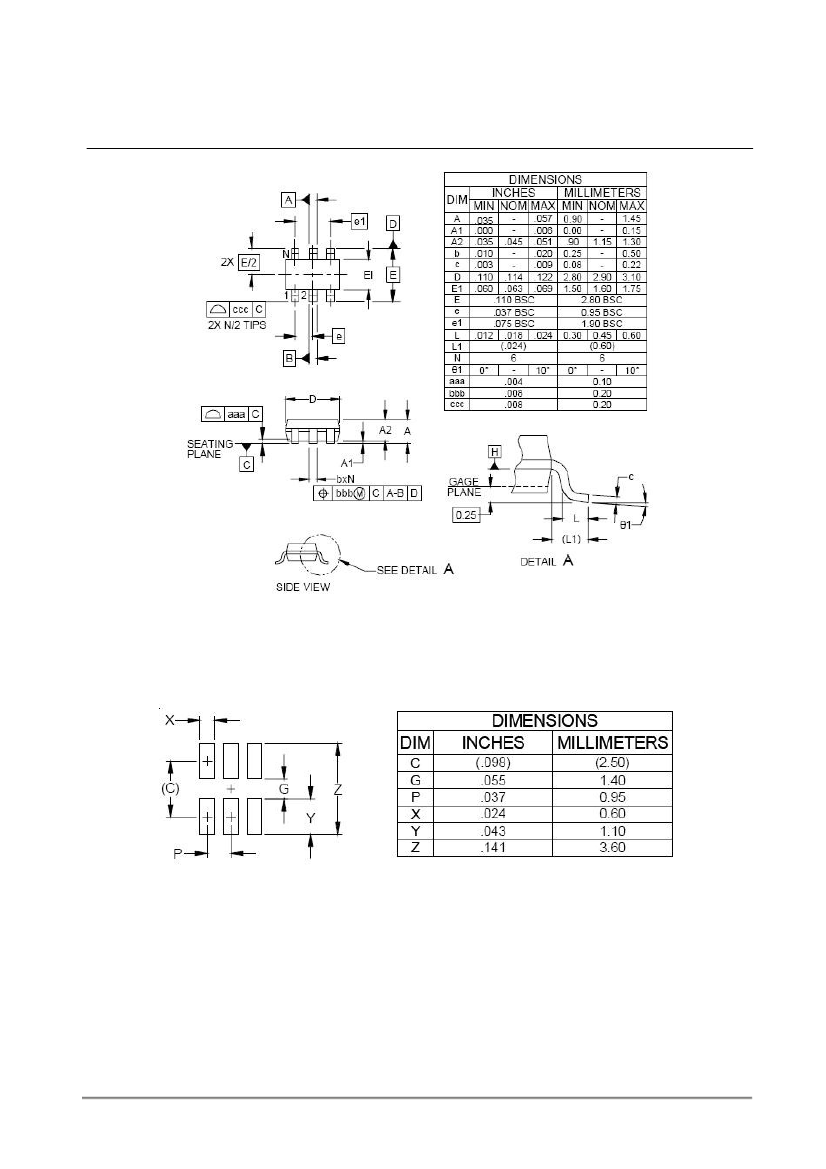

SOT-26 Package
◆
Molding Compound Flammability Rating : UL 94V-O
◆
Weight 16 Millgrams (Approximate)
◆
Quantity Per Reel : 3,000pcs
◆
Reel Size : 7 inch
◆
Lead Finish : Lead Free
http://www.yeashin.com
1
REV.03 20120424

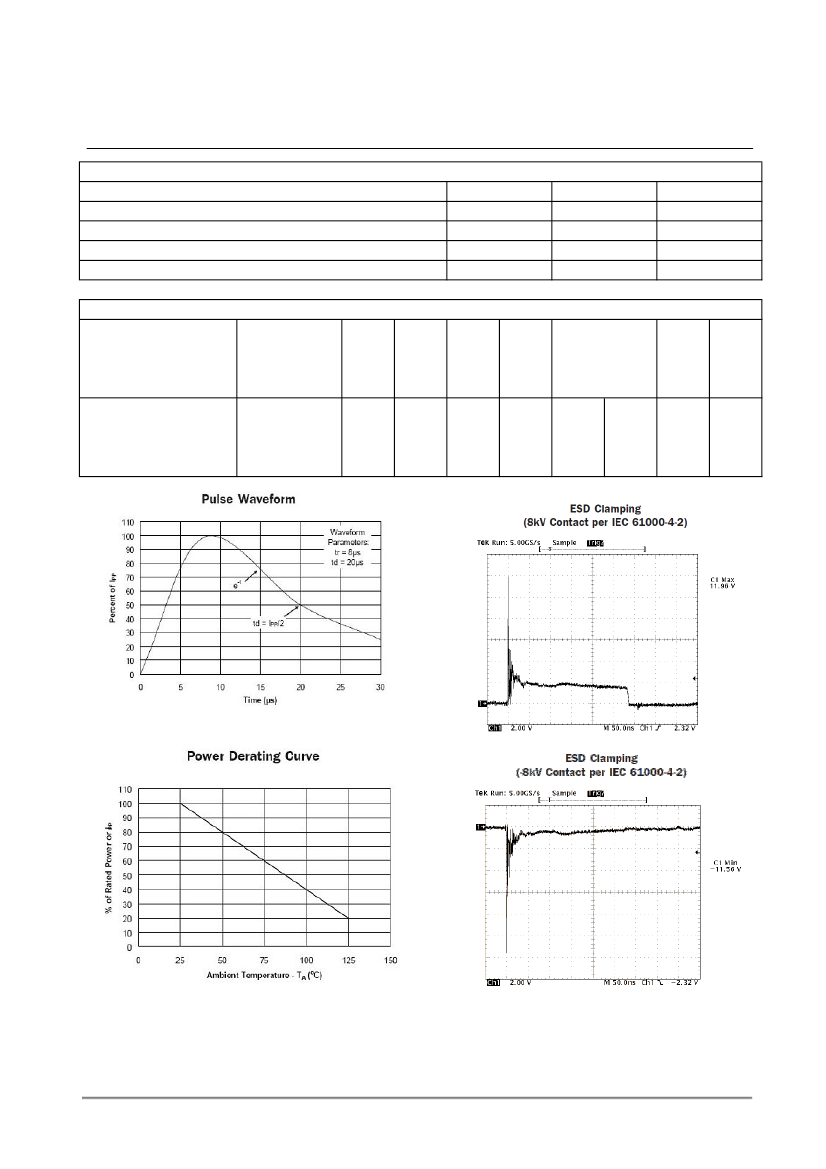

DEVICE CHARACTERISTICS
YSUSB2.0-5
MAXIMUM RATINGS (@ 25℃ Unless Otherwise Specified)
PARAMETER
Peak Pulse Power (tp=8/20µs waveform)
Lead Soldering Temperature
Operating Temperature Range
Storage Temperature Range
SYMBOL
P
PP
T
L
T
J
T
STG
VALUE
80
260 (10 sec.)
-55 ~ 150
-55 ~ 150
UNITS
Watts
℃
℃
℃
ELECTRICAL CHARACTERISTICS PER LINE (@ 25℃ Unless Otherwise Specified)
DEVICE
MARKING
V
RWM
(V)
V
B
(V)
(mA)
I
T
V
C
@1A
(max.) (max.)
(@A)
V
C
I
R
(µA)
(max.)
C
T
(pF)
(typ.)
PART NUMBER
(max.) (min.)
YSUSB2.0-5
YB05
5.0
6.0
1
9.8
23.0
1.7
1
1
