61305421821TPK

Description
Board Connector, 54 Contact(s), 2 Row(s), Female, Straight, 0.1 inch Pitch, Solder Terminal, Locking, Black Insulator, Receptacle
CategoryThe connector    The connector
File Size1MB,2 Pages
ManufacturerWurth Elektronik
Download Datasheet Parametric View All

61305421821TPK Overview

Board Connector, 54 Contact(s), 2 Row(s), Female, Straight, 0.1 inch Pitch, Solder Terminal, Locking, Black Insulator, Receptacle

61305421821TPK Parametric

Parameter NameAttribute value
MakerWurth Elektronik
Reach Compliance Codecompliant
body width0.2 inch
subject depth0.331 inch
body length2.72 inch
Body/casing typeRECEPTACLE
Connector typeBOARD CONNECTOR
Contact to complete cooperationAU
Contact point genderFEMALE
Contact materialCOPPER ALLOY
contact modeRECTANGULAR
Contact resistance20 mΩ
Contact styleSQ PIN-SKT
Dielectric withstand voltage500VAC V
Insulation resistance1000000000 Ω
Insulator colorBLACK
insulator materialPOLYBUTYLENE TEREPHTHALATE
Manufacturer's serial number6130
Plug contact pitch0.1 inch
Match contact row spacing0.1 inch
Installation option 1LOCKING
Installation methodSTRAIGHT
Installation typeBOARD
Number of connectorsONE
PCB row number2
Number of rows loaded2
Maximum operating temperature125 °C
Minimum operating temperature-40 °C
PCB contact patternRECTANGULAR
PCB contact row spacing2.54 mm
Rated current (signal)3 A
GuidelineUL
reliabilityCOMMERCIAL
Terminal length0.118 inch
Terminal pitch2.54 mm
Termination typeSOLDER
Total number of contacts54
Base Number Matches1
1
2
3
4
TECHNICAL CHARACTERISTICS
5
2.54±0.05
A±0.15
B±0.25
Detail: A
5.08
0.74±0.05
MATERIAL
INSULATOR: PBT
COLOR: BLACK
CONTACT MATERIAL: COPPER ALLOY
CONTACT TYPE: STAMPED
CONTACT PLATING: GOLD
QUALITY CLASS: 3 AS PER CECC 75 301-802
PITCH: 2.54MM
ENVIRONMENTAL
OPERATING TEMPERATURE: -40 UP TO 125°C
FLAMABILITY RATING: UL94-V0
COMPLIANCE: LEAD FREE AND ROHS
ELECTRICAL
CURRENT RATING: 3A
WORKING VOLTAGE: 250V AC
INSULATOR RESISTANCE: >1000 mOHM
DIELECTRIC WITHSTANDING VOLTAGE: 500V AC/MN
CONTACT RESISTANCE: 20 mOHM MAX
STANDARD
CERTIFIED: E323964 / MODEL N° 613-218
SOLDERING
WAVE PROCESS ONLY

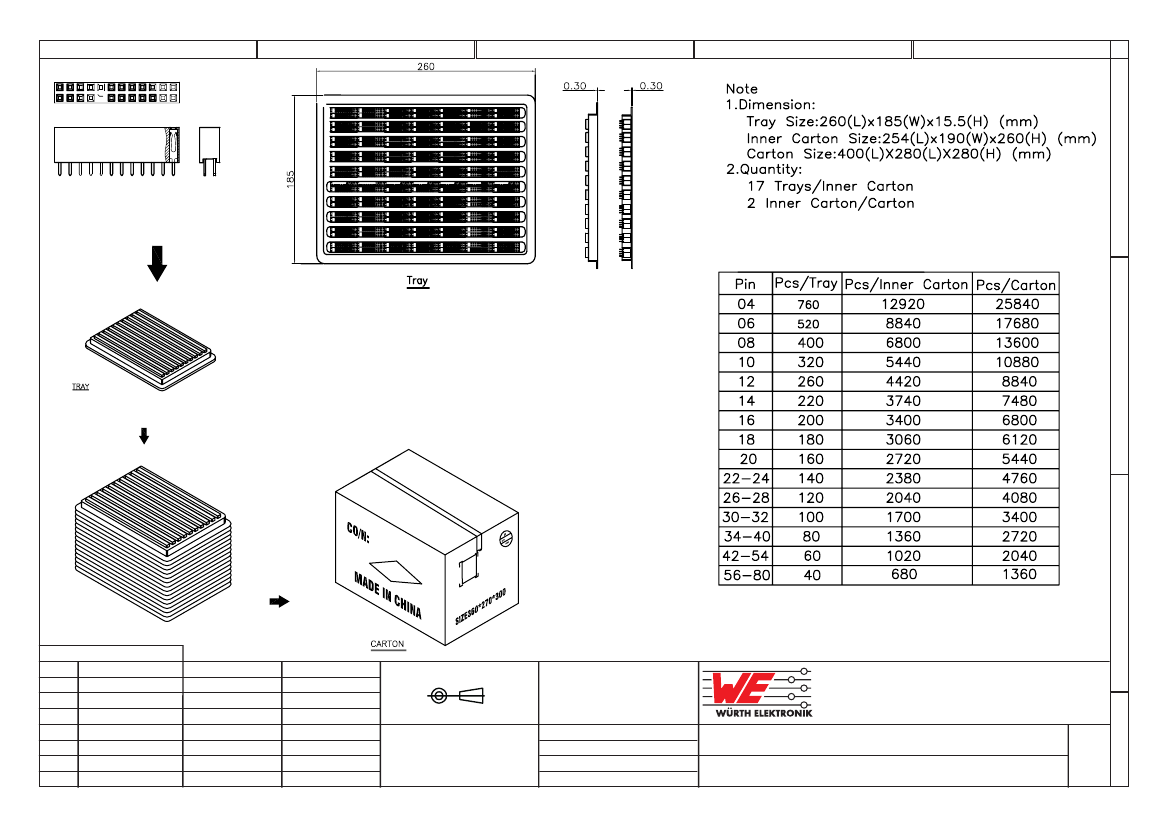

PACKAGING
TRAY
A
8.4
B
0.74±0.05
Detail: A
2.54±0.05
0.4±0.05
2.54
2.54±0.05
3.1
ø1.02±0.05

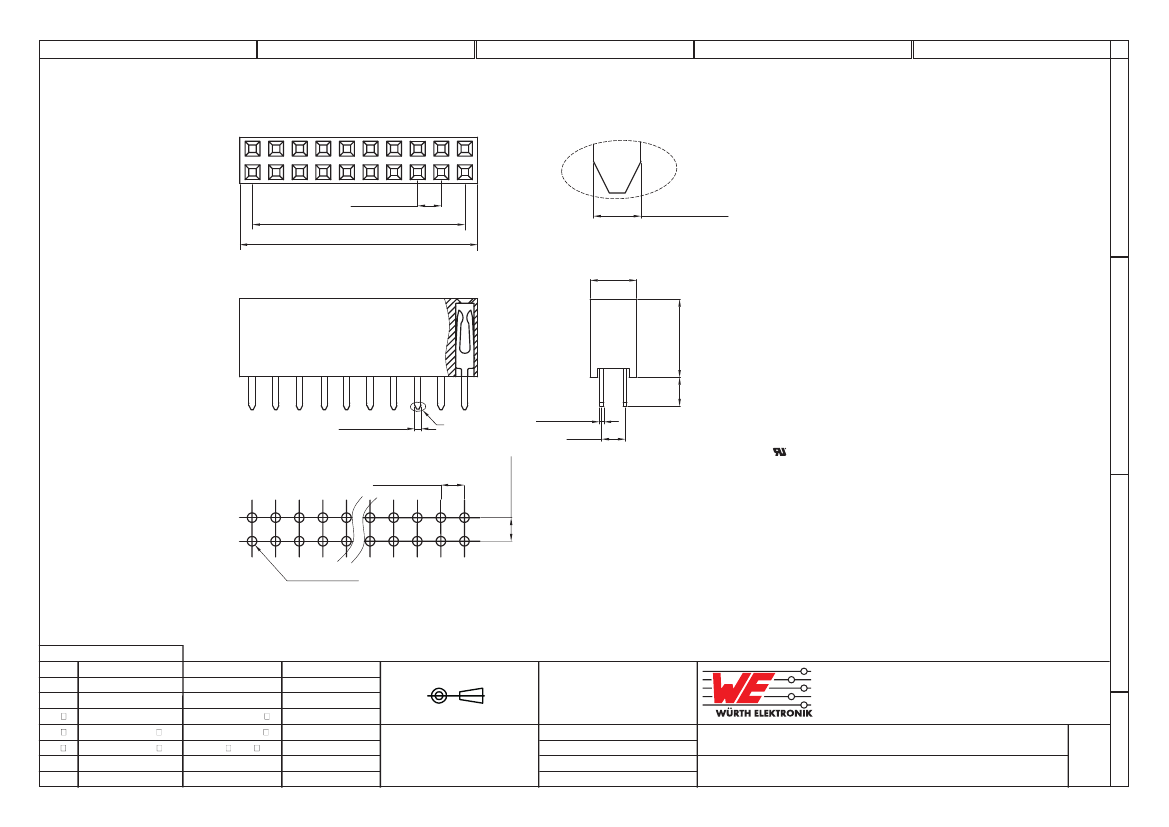

PCB LAYOUT - COMPONENT VIEW
DIMENSION
A= 2.54 x (NB. PIN / 2-1)
B= 2.54 x (NB. PIN / 2) + 0.5
C
RoHS Compliant
G
F
E
D
C
B
H
REV
25-NOV-09
23-AVR-09
23-NOV-07
19-DEC-06
30-MAR-04
10-MAR-04
08-APR-13
DATE
DIMENSION
FILE
STANDARD
PACKAGING
MODIFICATIONS
0.74MM PINS
LEAD FREE
JP
JC
EC
JP
JP
JP
AR
BY
APPROVAL: RJ
SCALE:
SHEET: 1/2
DRAW: PEARL
WERI PART NO: 613 0xx 218 21
PROJECTION:
GENERAL TOLERANCE
.X = +/- 0.2
.XX = +/- 0.15
UNIT: MM
DESCRIPTION: 2.54MM DUAL SOCKET HEADER
SIZE
A4
D
