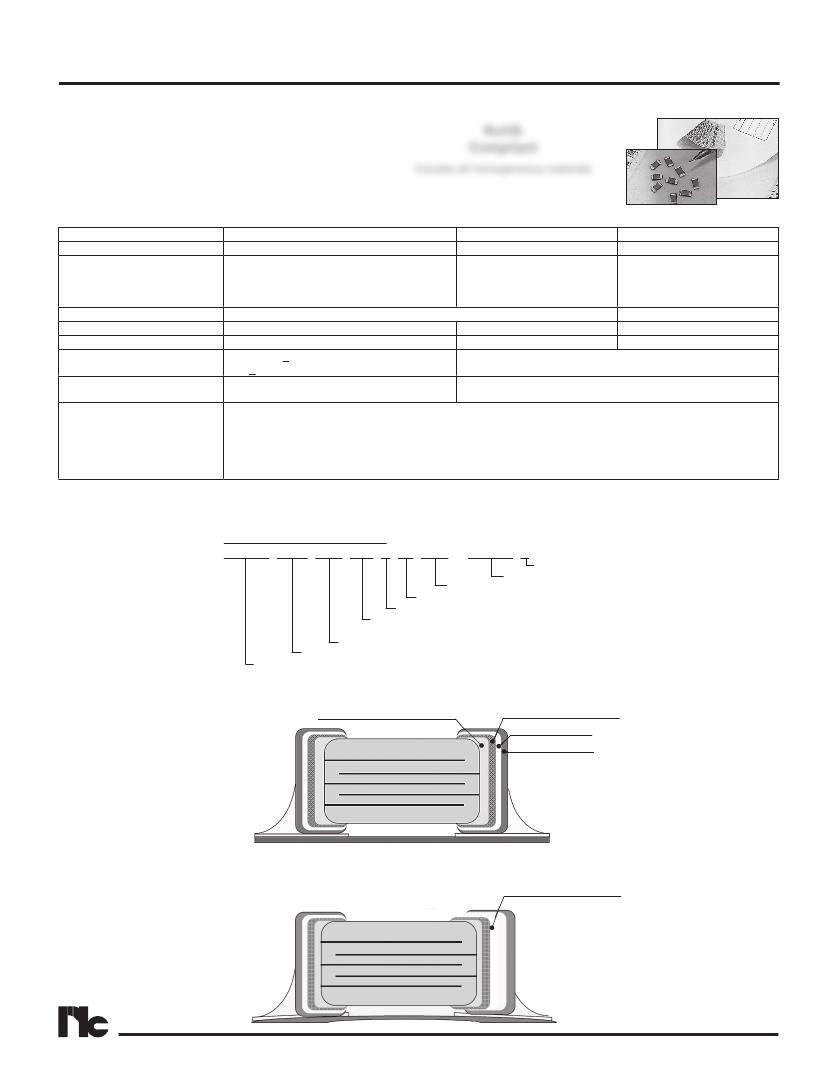

Multilayer Ceramic Chip Capacitors
FEATURES
• CRACK RESISTANT TERMINATION
• SOFT TERMINATION, OPEN MODE FAILURE
• WIDE VOLTAGE RANGE (6.3V TO 5KV)
• HIGH CAPACITANCE (UP TO 10μF)
• RoHS COMPLIANT
• SAC SOLDER COMPATIBLE*
SPECIFICATIONS
Temperature Coefficient
Capacitance Range
NMC-P Series
RoHS
Compliant
Includes all homogeneous materials
*See Part Number System for Details
NPO
X7R
X5R
0.1pF ~ 0.22μF
100pF ~ 10μF
33,000pF ~ 10μF
For 0.1pF ~ 10pF: ±0.1pF (B), ±0.25pF (C),
±0.5pF (D), ±1pF (F)
±10% (K)
±10% (K)
Capacitance Tolerance
**Above 10pF: ±1% (F), ±2% (G), ±5% (J),
±20% (M)
±20% (M)
±10% (K)
Operating Temperature Range
-55°C ~ +125°C
-55°C ~ +85°C
Temperature Characteristics
±30ppm/°C
±15%
∆
Cap.
±15%
∆
Cap.
Rated Voltages
6.3Vdc ~ 5KVdc
6.3Vdc ~ 3KVdc
6.3Vdc ~ 25Vdc
Q = >
1000 (more then 30pF)***
Dissipation Factor
Q or Dissipation Factor
Q = >
400 + 20 x C in pF (30pF and below)***
1KHz, 1.0V ± 0.2Vrms (See Values & Sizes Tables)
NPO 10,000Megohm or
Insulation Resistance
See Tables on Pages 21 ~ 25
500Megohm/μF whichever is less @ +25°C
250% of rated voltage for 5 seconds, 50mA max. (6.3V ~ 100V)
200% of rated voltage for 5 seconds, 50mA max. (200V ~ 250V)
120% of rated voltage for 5 seconds, 50mA max. (400V ~ 450V)
Dielectric Withstanding Voltage
150% of rated voltage for 5 seconds, 50mA max. (500V ~ 630V)
120% of rated voltage for 5 seconds, 50mA max. (1KV ~ 3KV)
110% of rated voltage for 5 seconds, 50mA max. (4KV)
*Reflow soldering allowed for all case sizes. Contact NIC for wave soldering restrictions
**Contact NIC regarding available tolerances for NPO parts above 0.01μF
***Test Frequency & Voltage: Up to 100pF 1MHz/1.0Vrms, Above 100pF 1KHz/1.0Vrms
PART NUMBER SYSTEM
NMC-P 1206 X7R 105 K 50 TRP or TRPLP F
Series
RoHS Compliant
Tape & Reel (Plastic Carrier)
Tape & Reel (Punched Carrier)
Voltage (Vdc)
Capacitance Tolerance Code (see chart)
Capacitance Code, expressed in pF, first 2 digits are
significant, 3rd digit is no. of zeros
Temperature Characteristic (NPO or X7R)
Size Code (see chart)
Base layer (Cu 50V ~ 250V)
(Ag 500V ~ up)
CONSTRUCTION
Flexible layer (Polymer)
Barrier layer (Ni)
Finish layer (Sn)
OPEN MODE FAILURE AS A RESULT OF BENDING STRESS
Termination Separation
(Open Failure Mode)
1
