4
THIS DRAWING IS UNPUBLISHED.
RELEASED FOR PUBLICATION
TE CONNECTIVITY
ALL RIGHTS RESERVED.
20
3
LOC
2
DIST
1
C
COPYRIGHT
20
AP
-
REVISIONS
P
LTR
DESCRIPTION
DATE
DWN
APVD
A
B1
B2
B
RELEASED
REV. BY ECO-12-014195
REV. BY ECO-15-007760
REVISED BY ECO 16-014328
14JUN2011
03AUG2012
22MAI2015
03OCT2016
HC
HC
HC
HC
WLS
WLS
WLS
WLS
D
7.19
D
1
0,76
5.59
9.07
1
2
3
-RIB MAY EXTEND TO FRONT OF HOUSING.
-MATERIAL: PA 6.6 ACC. TO SPEC. IEC 60335
GWT 850 $ C - WITHOUT FLAME.
- HEAT STABILIZED
C
9.14
REF.
C
24.26
BLACK
NATURAL
NATURAL
BLUE
GREEN
YELLOW
RED
NATURAL
BLACK
COLOR
THIS DRAWING IS A CONTROLLED DOCUMENT.
PA 6.6 - HB
3
2
1-2133341-3
1-2133341-2
1-2133341-1
2133341-6
2133341-5
2133341-4
2133341-3
2133341-2
2133341-1
PA 6.6 - UL94 - V0 - GWT
PA 6.6 - UL94 - V0
B
B
PA 6.6 - UL94 - V2
3,25
1.02
DIMENSIONS:
mm
TOLERANCES UNLESS
OTHERWISE SPECIFIED:
25MAY2011
H.C.CANTERI
CHK
25MAY2011
W.L.STEFANI
DWN
APVD
PRODUCT SPEC
MATERIAL
PART NUMBER
TE Connectivity
A
MATERIAL
0
1
2
3
4
ANGLES
PLC
PLC
PLC
PLC
PLC
-
0,5
0,5
-
-
-
-
NAME
APPLICATION SPEC
108-3252
114-2153
SIZE
SEE TABLE
FINISH
-
-
WEIGHT
-
CUSTOMER DRAWING
1470-19 (3/11)
A3
00779
CAGE CODE

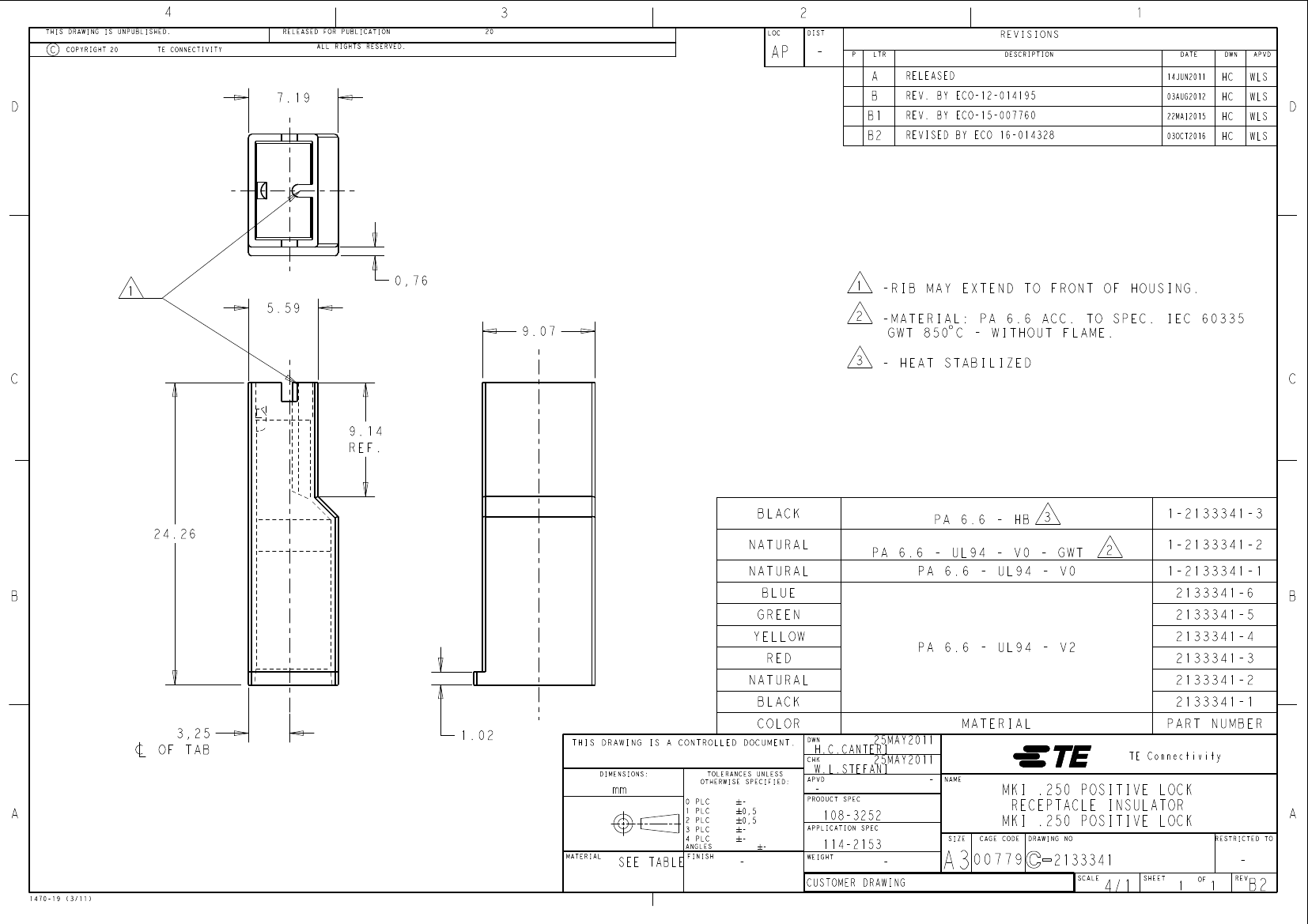

MKI .250 POSITIVE LOCK
RECEPTACLE INSULATOR
MKI .250 POSITIVE LOCK
DRAWING NO
A
RESTRICTED TO
2133341
SCALE
4/1
SHEET
1
OF
1
REV
-
B2
