The device is mounted directly to the pipe via a G1/2"
(standard manometer) process connection (size 27 wrench).
This process connection serves to fasten and secure the
device in place. All mounting orientations are permitted.
Pin Assignment of Plug
The plug is an A-coded, four-prong M12 plug (see Fig. 3).
P S
H
R B 0 1 0
=
-1
...1
= 0...1
= 0...4
= 0...10
= 0...16
= 0...25
= 0...40
bar
bar
bar
bar
bar
bar
bar
1
S
WARN
RV101
RB001
RB004
RB010
RB016
RB025
RB040
(rel.)
(rel.)
(rel.)
(rel.)
(rel.)
(rel.)
(rel.)
2
L-
1
L+
P
3
4
OC PNP
1
2
3
4
WARN
OC PNP
L+
L-
*Only in combination with non-HMI models.

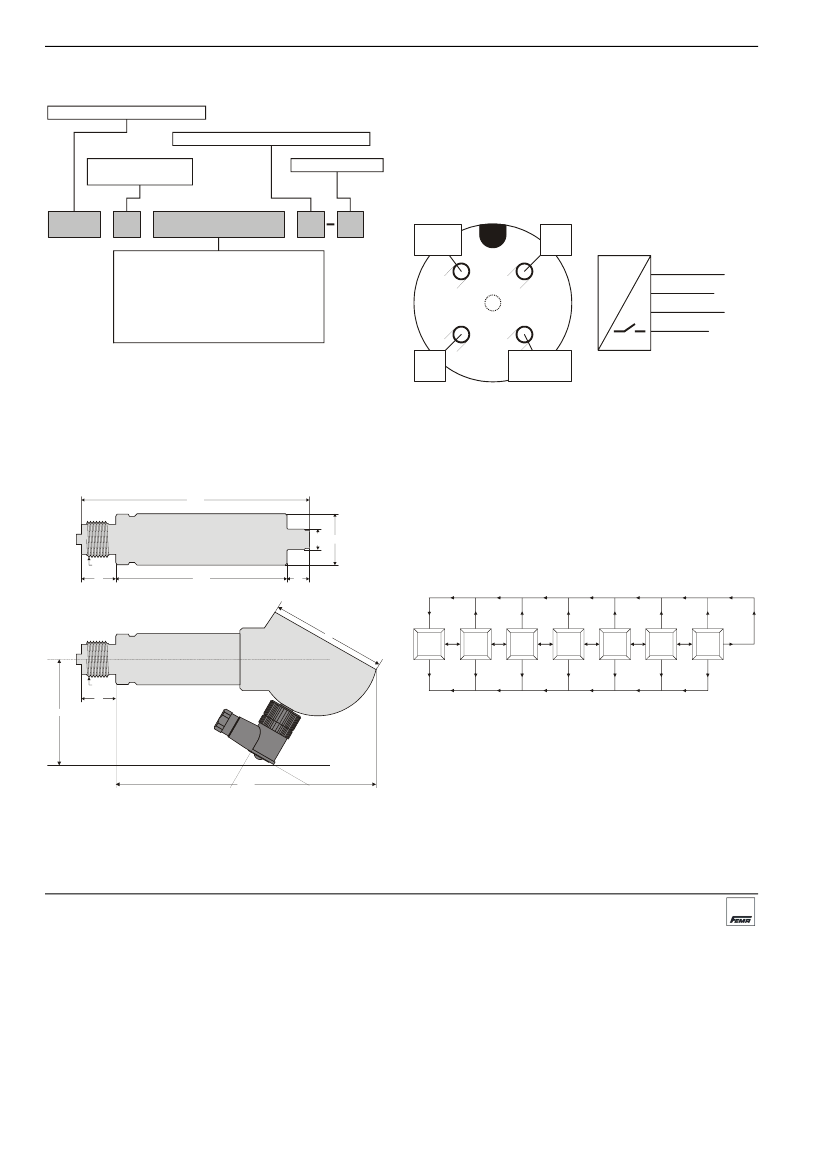

Fig. 1. Overview of models
Fig. 3. A-coded M12 plug
INSTALLATION
Dimensions
The geometry of the G1/2" connection conforms to DIN EN
837. See also Fig. 2.
133
Electrical Protection
The pressure switches are protected against pole-reversal
(d.c. power) and miswiring. The switches' outputs are not
electrically isolated.
LCD (HMI-MODELS, ONLY)
13
G 1/2”
20
100
HMI models feature a 19 X 19 mm LCD equipped with a
bicolor backlight (white = normal operation; red = fault mode).
LCD display information refresh is adjustable to between 1
and 9 seconds.
M12
30
67
ESCAPE
NEXT
NEXT
ESCAPE
NEXT
ESCAPE
NEXT
ESCAPE
NEXT
ESCAPE
ESCAPE
NEXT
bar
Closed
MENU
5.00bar
MENU
4.00bar
MENU
Window
MENU
N.C.
MENU
MENU
MENU
G 1/2”
20
64
Fig. 4. Menu structure (excerpt)
Accessories
152
Fig. 2. Dimensions (in mm)
Included in delivery:
M12x1 Angled plug.
Optional:
•
DMW Pressure surge reducer
•
ST12-5-G Straight M12x1 plug.
Manufactured for and on behalf of the Environmental and Combustion Controls Division of Honeywell Technologies Sàrl, Ecublens, Route du Bois 37, Switzerland by its Authorized Representative:
Fema Controls
Honeywell GmbH
P.O. Box 1254
71099 Schönaich
Germany
phone: (49) 7031-637-02
fax:
(49) 7031-637-850
http:/honeywell.de/fema
Subject to change without notice. Printed in Germany
MU0B-0561GE51 R0608
NEXT
-0.90
Set-pt.
Reset-pt.
Monitor
Function
Drop in
delay
0s
Drop
out delay
0s
PREVIOUS
PREVIOUS
PREVIOUS
PREVIOUS
PREVIOUS
PREVIOUS
PREVIOUS

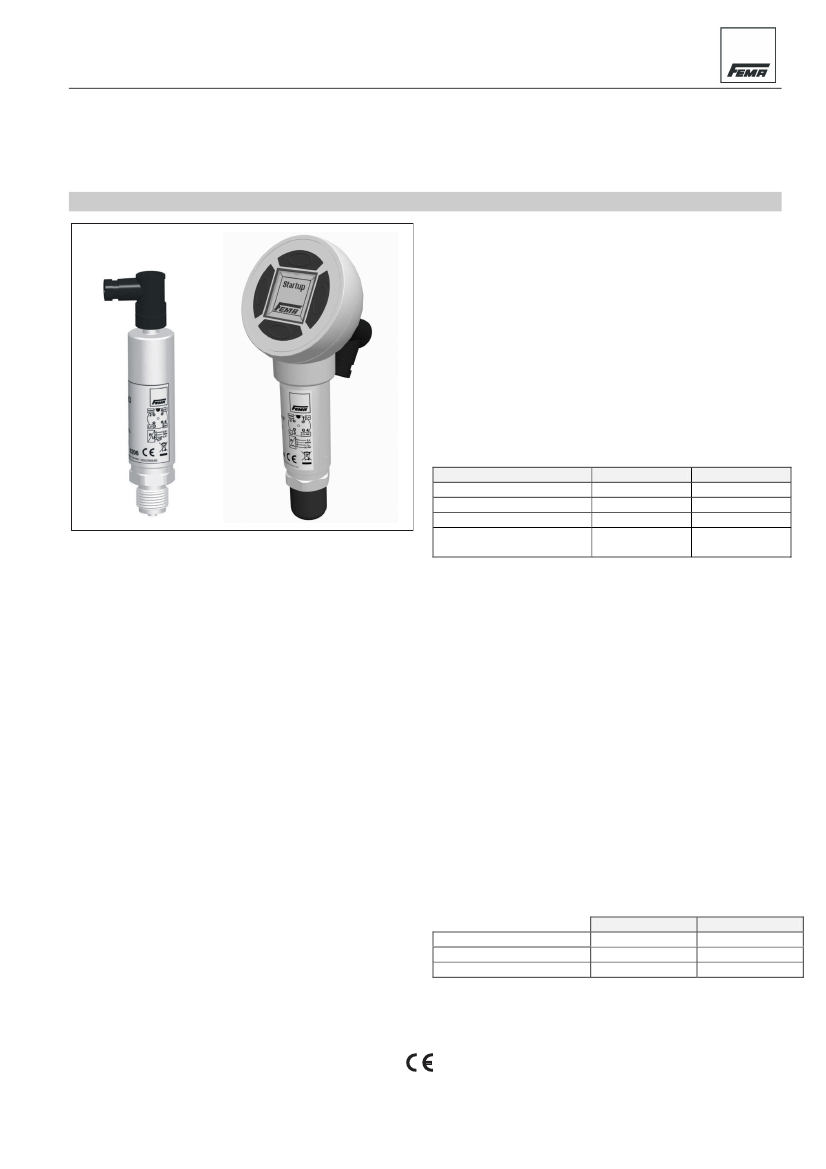

Smart DCM
ELEKTRONISCHE DRUCKSCHALTER
PRODUKTDATEN
Umgebungstemperatur und -feuchtigkeit (bei Betrieb)
Versionen ohne HMI
-20...+80 °C
Versionen mit HMI
-20...+70 °C
Rel. Luftfeuchtigkeit
0...95%, nicht-kondensierend
Mediumtemperatur
-20...+80 °C
Klimaklasse
Innenräume
Im Freien
Mechanische Festigkeit
Schwingungen
Mechan. Erschütterungen
4K4H gemäß EN 60721-3-4
3K8H gemäß EN 60721-3-3
20 g gem. IEC 68-2-6 (bis
2000 Hz)
100 g gemäß IEC 68-2-27
ALLGEMEINES
Die mikroprozessorunterstützten elektronischen Druck-
schalter der Baureihe
Smart DCM
von Honeywell FEMA
messen Relativdrücke von -1…+1 bar und 0…40 bar. Sie
sind bestens geeignet für vielfältige Einsatzbereiche, u.a. zur
genauen Erfassung, Überwachung und Regelung von
Systemdrücken. Der M12x1 Winkelstecker ist im Liefer-
umfang enthalten. Die Geräte werden direkt in die Druck-
leitung oder den Druckbehälter eingeschraubt (G1/2").
Druckbeständigkeit / Genauigkeit (kombinierte
Nichtlinearität, Hyst. und Reproduzierbarkeit bei 20 °C)
Druckbereich
P
≤
16 bar
P > 16 bar
Überdruckbeständigkeit
2x P
nominal
2x P
nominal
Berstbeständigkeit
4x P
nominal
10x P
nominal
Fühlertyp
Piezo
Dünnfilm
max. ±0,8% FS max. ±1% FS
Genauigkeit
±0,5% FS (typ.) ±0,6% FS (typ.)
Druckmeßbereich
Taktzeit
Schutzart
Versionen ohne HMI
Versionen mit HMI
EMV
Schutzklasse
Prozeßanschluß
Elek. Anschluß
Stromversorgung
Hauptschaltlast
0…40 bar, -1…1 bar
100 ms
IP67 gemäß EN 60529-2
IP65 gemäß EN 60529-2
Gemäß EN 61326
2 gemäß EN 61010
G1/2" Außengewinde
4-poliger M12x1-Stecker, "A"
18…35 Vdc, max. 30 mA
(ohne Last)
250 mA (gegen Überspannung
geschützt)
MERKMALE
•
•
•
•
•
•
Open-Kollector
Konfigurierbar als min./max./Fenster-Monitor
Einstellbare Ein- und Ausschaltverzögerung
Hysterese durch Stellpunkt und Rückstellpunkt definiert
LCD-Anzeige (nur
Human-Machine-Interface-Versionen),
zur besseren Ablesung schwenkbar, Anzeige per
Software in 90°-Schritten drehbar
Selbstüberwachend
TECHNISCHE DATEN
Werkstoffe
Mediumberührte Teile
Chemische Beständigkeit
HMI
Gesamtgewicht
Lagertemperatur
Versionen ohne HMI
Versionen mit HMI
Edelstahl (1.4571)
4C4 gemäß EN 60721-3-4
PA66 GF25
300 g ohne, 350 g mit HMI
-40...+80 °C (≤ 16 bar)
-40...+100 °C (> 16 bar)
-30...+80 °C
Schaltausgang
Ausg., oberer Wert (min.) V
VERSORG
minus 2 V
Ausg., unterer Wert (max.) GND plus 0,5 V
WARN Ausg.-Spannung
passiv: V
VERSORG
- 2 V
aktiv:
≤
0,5 V
Antwortzeit
max. 300 ms
Meßbereich, Kalibration und Langzeitdrift (innerhalb
(Schlüsselweite 27) direkt in die Druckleitung geschraubt.
Damit wird der Druckanschluß hergestellt und das Gerät
sicher in Position gehalten. Sämtliche Einbaulagen sind
zulässig.
Kontaktbelegung des Steckers
P S
H
R B 0 1 0
=
-1
...1
= 0...1
= 0...4
= 0...10
= 0...16
= 0...25
= 0...40
bar
bar
bar
bar
bar
bar
bar
1
S
Der Stecker ist ein A-codierter 4-poliger Stecker (s. Abb. 3).
RV101
RB001
RB004
RB010
RB016
RB025
RB040
(rel.)
(rel.)
(rel.)
(rel.)
(rel.)
(rel.)
(rel.)
WARN
2
L-
1
L+
P
3
4
OC PNP
1
2
3
4
WARN
OC PNP
L+
L-
*Nur in Verbindung mit Modellen ohne HMI.

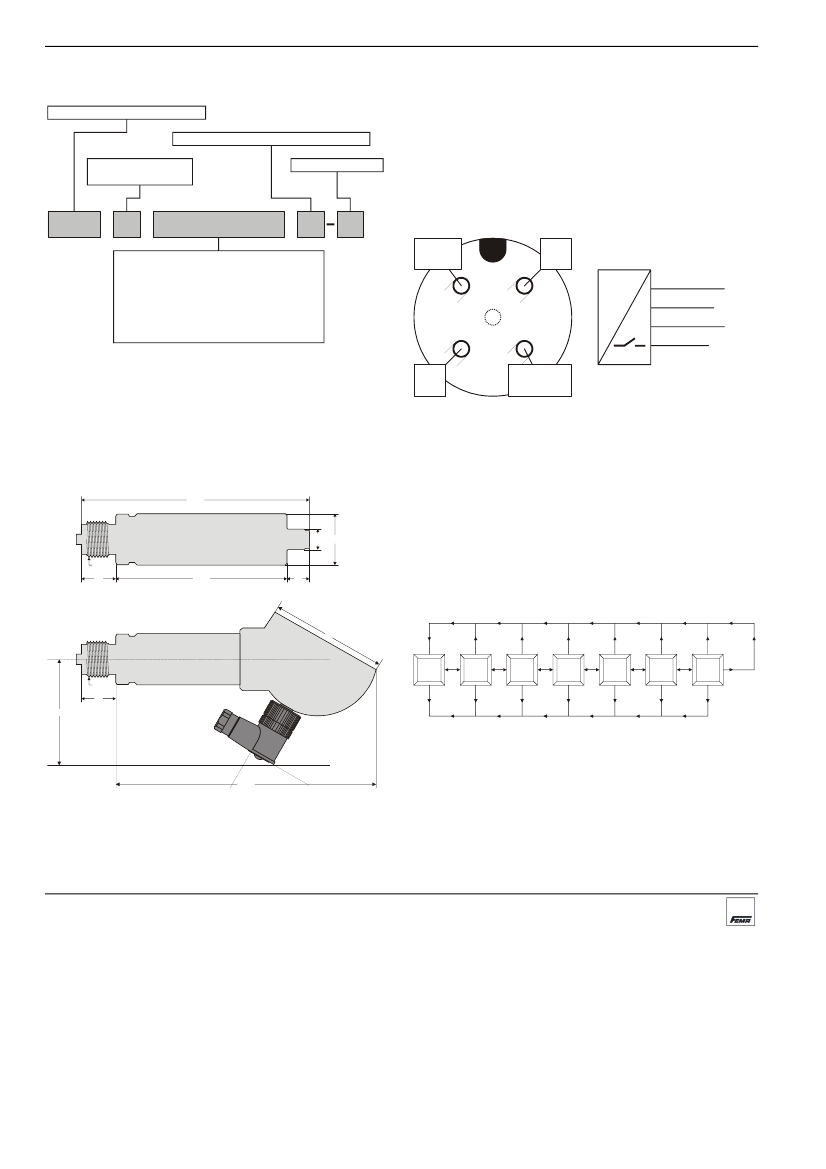

Abb. 1. Typenübersicht
MONTAGE
Dimensionen
Die Geometrie des G1/2"- Anschlusses ist gemäß DIN EN
837. Siehe auch Abb. 2.
133
Abb. 3. A-codierter M12-Stecker
Elektrischer Schutz
Bei Betrieb mit Gleichstrom ist das Gerät gegen eine
Vertauschung der Strompolen geschützt. Die Ausgänge sind
nicht galvanisch isoliert.
M12
LCD (nur Typen mit HMI)
30
G 1/2”
20
100
13
Die HMI-Modelle sind mit einem 19 X 19 mm LCD aus-
gestattet mit zweifarbiger Hintergrundbeleuchtung (weiß =
Normalbetrieb; rot = Fehlbetrieb; 2-Leiter-Modelle ohne
Hintergrundbeleuchtung). Die Aktualisierungszeit der LCD
läßt sich zwischen 0 und 9 Sekunden einstellen.
67
ESCAPE
NEXT
NEXT
ESCAPE
NEXT
ESCAPE
NEXT
ESCAPE
NEXT
ESCAPE
ESCAPE
NEXT
bar
Closed
MENU
5.00bar
MENU
4.00bar
MENU
Window
MENU
N.C.
MENU
G 1/2”
20
64
MENU
MENU
Abb. 4. Menüstruktur (Auszug)
Zubehör
152
Abb. 2. Abmessungen (mm)
Im Lieferumfang enthalten:
M12x1 Winkelstecker.
Optional:
•
DMW Druckstoßminderer
•
ST12-5-G Gerader M12x1 Stecker.
Hergestellt für und im Auftrag des Geschäftsbereichs Environmental and Combustion Controls der Honeywell Technologies Sàrl, Ecublens, Route du Bois 37, Schweiz in Vertretung durch:
