AGRV2K SilverPill V1.2

## AGRV2K SilverPill V1.2
一个 AGRV2K48 / AG32VF103 的最小系统板
*什么万能药丸
### 硬件特性
* AGRV2K48 主控 ~~青春Zynq~~，RV32IMACF@168MHz（但大概能超一倍），128k RAM，256k Flash；逻辑部分 2K LEs，1 PLL，4 M9Ks
* 支持 SWD 调试，支持 SWD 或 UART 下载
* 除了一些特定引脚外，MCU 的其他外设到 PIN 随便映射，只要你 STA 能过 (doge
* 板载外设丰富，功能强大，具有丰富的实用价值（指一个单色 LED 和一个用户按键）
* BOOT0 与 NRST 使用按键引出，BOOT1 使用跳线帽引出
* 预留 SOP-8 空位，可焊接 SPI Flash 或 PSRAM
* DC-DC 降压，便宜劲儿大
* 多种吃灰方式可选

### 外形和引脚定义
21mm * 51mm，厚 1.6mm，四层板，JLC 7628，总之可白嫖
参考树莓派 Pico 设计，但并非完全一致，用前确认一下就行
* ADC VREF 改为 RTC 部分的 VBAT
* P20/BOOT1 带有上拉/下拉电阻 （乐鑫：管它上电时上拉下拉，能输入输出都事 GPIO（雾）
* P35 可选用于控制 USB D+ 上拉电阻 [1]
* P22 ~ P29 为 SPI Flash 或 PSRAM 复用
* P46 为板载 LED，高有效
* SWD 接口后面加了一排，是 BROM 中定义的下载串口（P30/P31）和 3V3
* 用户按键通过电阻配置接到 P02 (我猜多半是 PL 的 GB) 或 P10 (WAKEUP)，通过电阻配置触发电平
* 树莓派 Pico 的 VSYS 电压读取功能在这里接到了 P19
* 没有画半孔，价格劝退

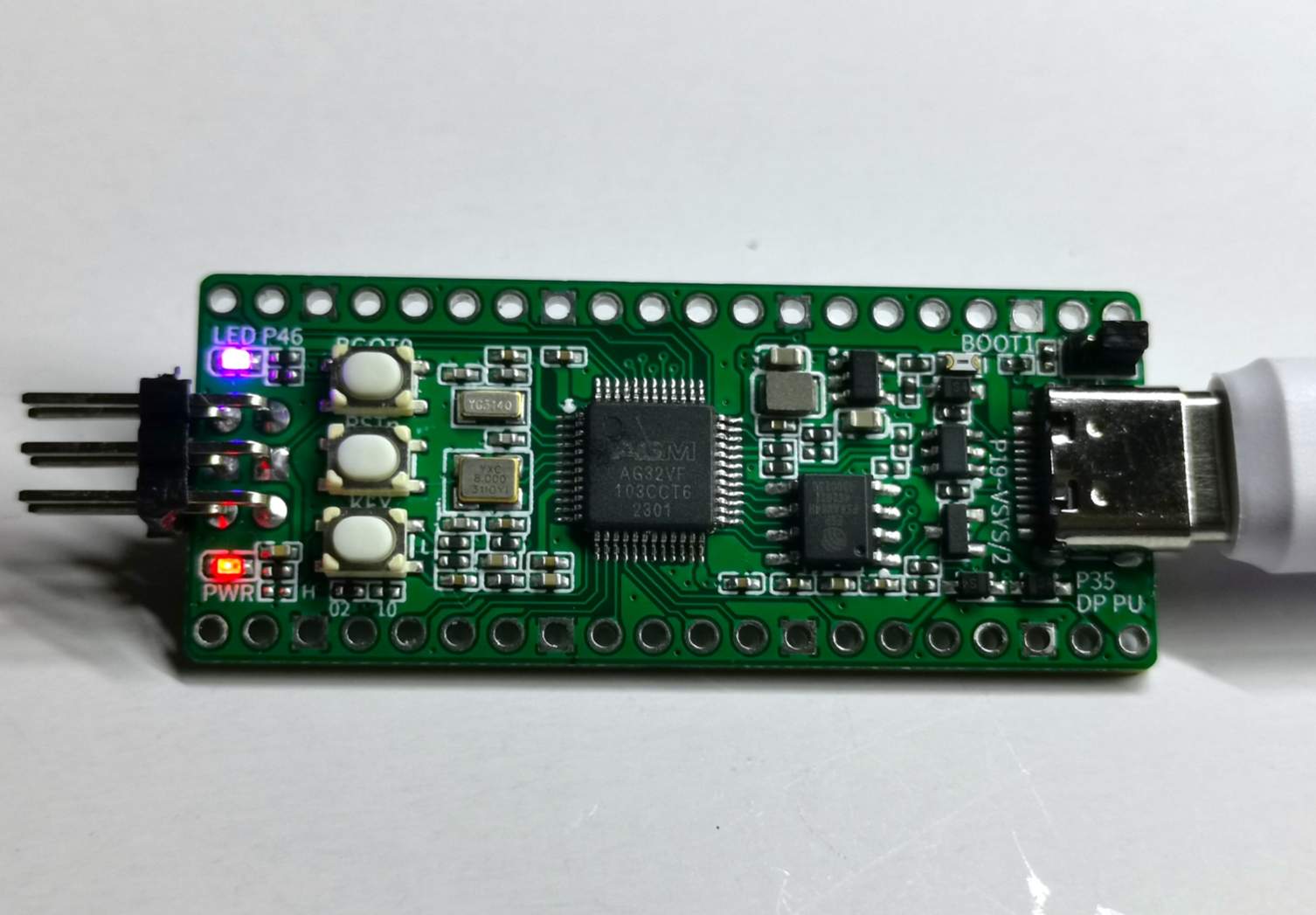

![20230425015700.png]注 [1]: 根据在神奇的互联网上偶遇的 AGM 技术的说法，他们的 USB 部分已经全集成，拉两根线就能用，所以相关的电阻应该是可以省略或 0R 跳过的


### 入门教程还没写
先占着位置，以后会慢慢填；大概包括环境安装、点灯以及吃灰三部分吧
这东西可以实现但不限于：PS 点灯、PL 点灯、PS 和 PL 通过 AHB 连接后点灯、PS 和 PL 通过 AHB 转 APB 连接后点灯、DMA 传输灯光效果、自己写个软核 NTR 掉里面的 alta_rv32 后使用内部的 GPIO 控制器点灯等
但由于懒，这不代表教程里会有这些内容；欢迎展示你的点灯代码
在灯成功点亮前，你可以先去看看寂寞鸽的贴子：[https://whycan.com/t_9523.html](https://whycan.com/t_9523.html)；同时，官方的 PIO SDK 中也提供了一些例程，你可以先看看它的构建流程

焊板
![202304250154131.jpg]MCU 点灯
![202304250154136.jpg]PIO SDK 给出的 TinyUSB 例程
![202304250154135.jpg]custom_ip 例程， MCU 与 PL 经 AHB 读写 BRAM
![202304250154134.jpg]
## 免责声明
它和这个世界上所有的东西一样，存在着还没有被发现的 Bug，风险自负；
打板有风险，下单请谨慎，毕设请自己做。

## 开源协议
CERN-OHL-P V2 或任何之后的版本
