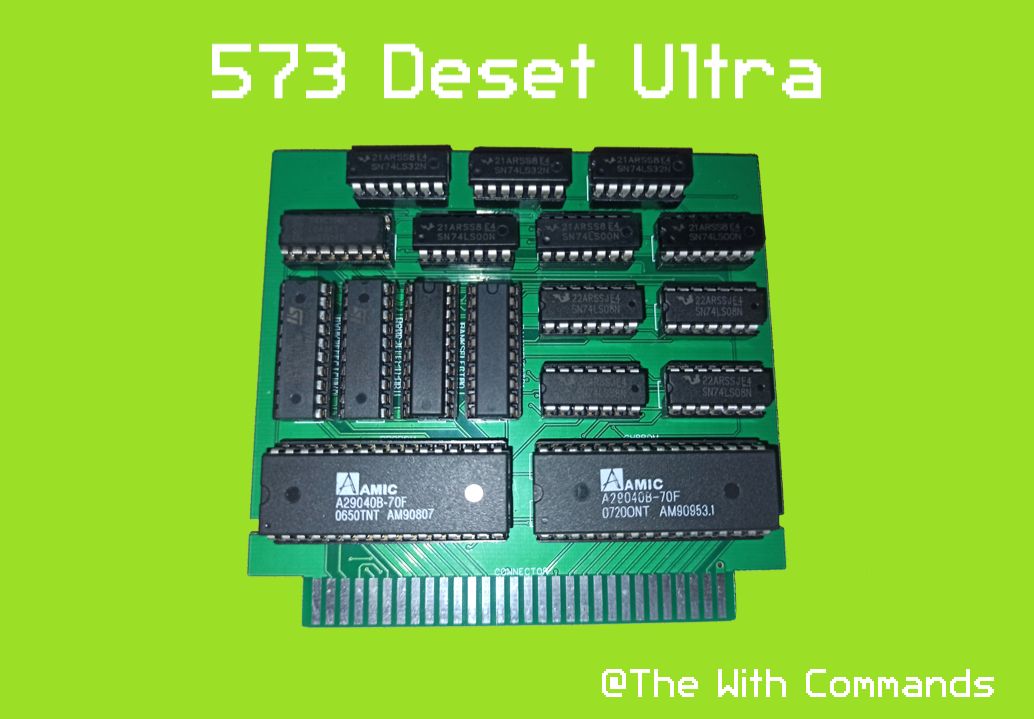

[FC Custom Mapper] 573 Deset Ultra Cassette

PRG ROM和CHR ROM最大支持容量均为512kB。
Bank映射类似于MMC1。

概述：
PRG ROM Bank大小：16kB
CHR ROM Bank大小：4kB
名字表镜像：受控制
总线冲突：不存在（请参考此处）

Bank映射：
CPU $8000-$BFFF：可切换的PRG ROM Bank，总大小16kB
CPU $C000-$FFFF：16 kB PRG ROM Bank，固定在最后一个Bank中
PPU $0000-$0FFF：可切换的CHR ROM Bank，总大小4kB
PPU $1000-$1FFF：可切换的CHR ROM Bank，总大小4kB

PRG Bank选择（$8000-$BFFF）：76543210 位|||||||||||+++++- 对CPU $8000-$BFFF选择16kB PRG ROM Bank||+------ CHR ROM $0000-0FFF锁存标记（0：锁存；1：开放）|+------- CHR ROM $1000-1FFF锁存标记（0：锁存；1：开放） +-------- 名字表镜像状态选择【（0：水平；1：垂直）或（0：屏幕A；1：屏幕B）】

CHR Bank选择（$C000-$FFFF）：76543210 位|||||||||+++++++- 对PPU $0000-$0FFF（或$1000-1FFF）选择4kB CHR ROM Bank+-------- 名字表镜像模式选择（0：单屏幕镜像；1：水平和垂直）

573 Deset Ultra因为输入映射发生了变化，导致它与573 Deset互不兼容。

我搞了两张电路图，一张是失败品（如下图），另一张是封面上的。
为什么会失败呢？
这是因为我没有考虑TTL的反应速度。为了测试，我把美版最终任务（空中魂斗罗）进行了修改。第一次测试，独立TTL非门反应不及时，导致出现了如下图现象。
注：刚发布此文时，我一直以为都是74xx573引起的，直到我了解到74和74LS的反应速度，以及74HC573内部电路图时，才慌忙更新此文。对此我表示抱歉。

这次我去除了独立TTL非门，改用与门（74xx08）来实现，另外，不依赖74xx573的OE，以保险起见，而这一次，成功了。
“NAND2”是怎么回事？
本来这里应该是非门（74xx04），但是我不想因为此而购买非门，并且这会导致非门存在4个多余，而使用与非门，就存在两个多余。这样既降低了多余，又节约了成本。

我为了测试做了什么？
除了修改上述游戏外，还把Mesen模拟器进行了稍作修改，我将此板的Mapper号定义为572，595 Lowset定义为570，573 Deset定义为571。若需下载，点击此处。
