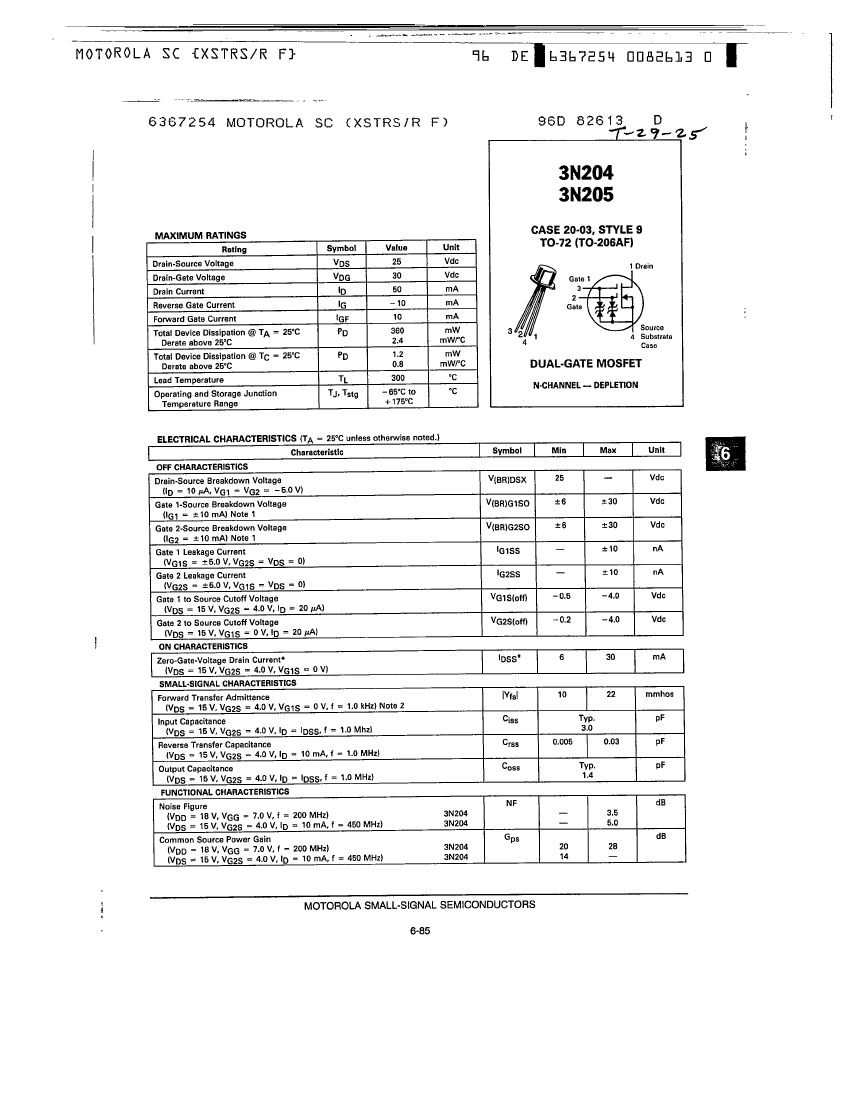

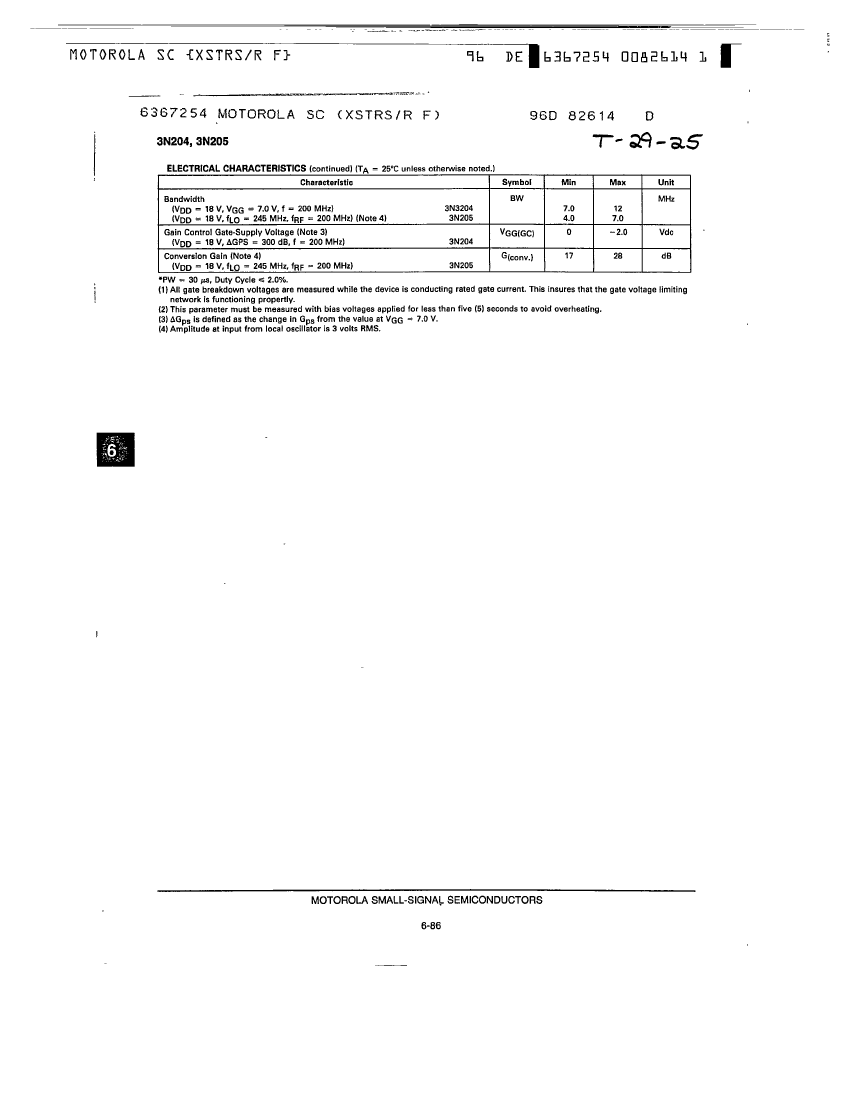

3N204 |

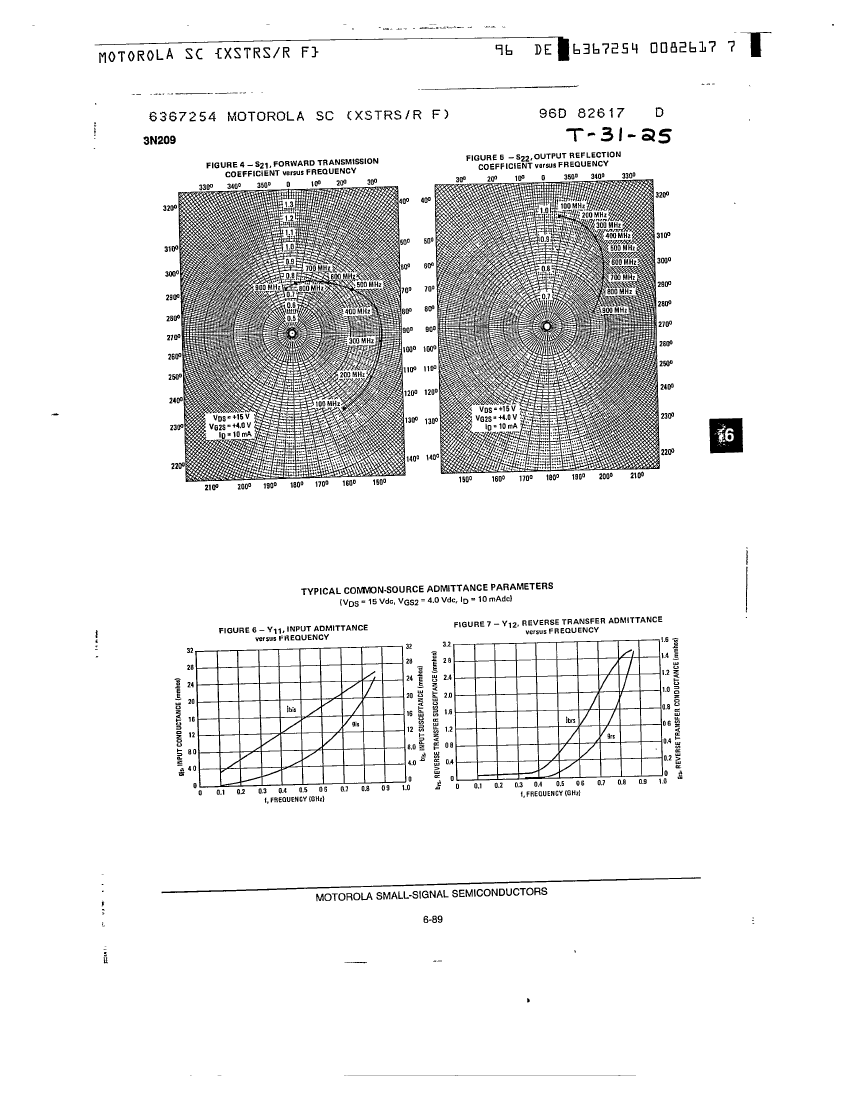

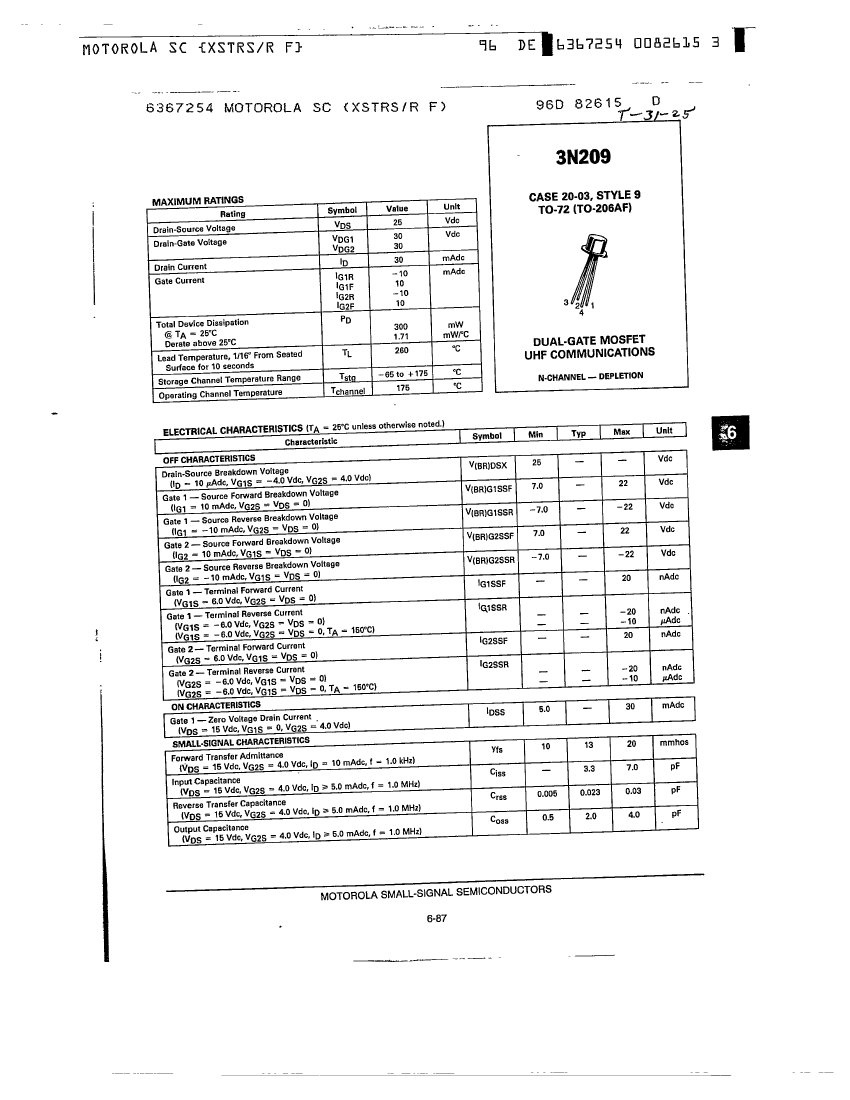

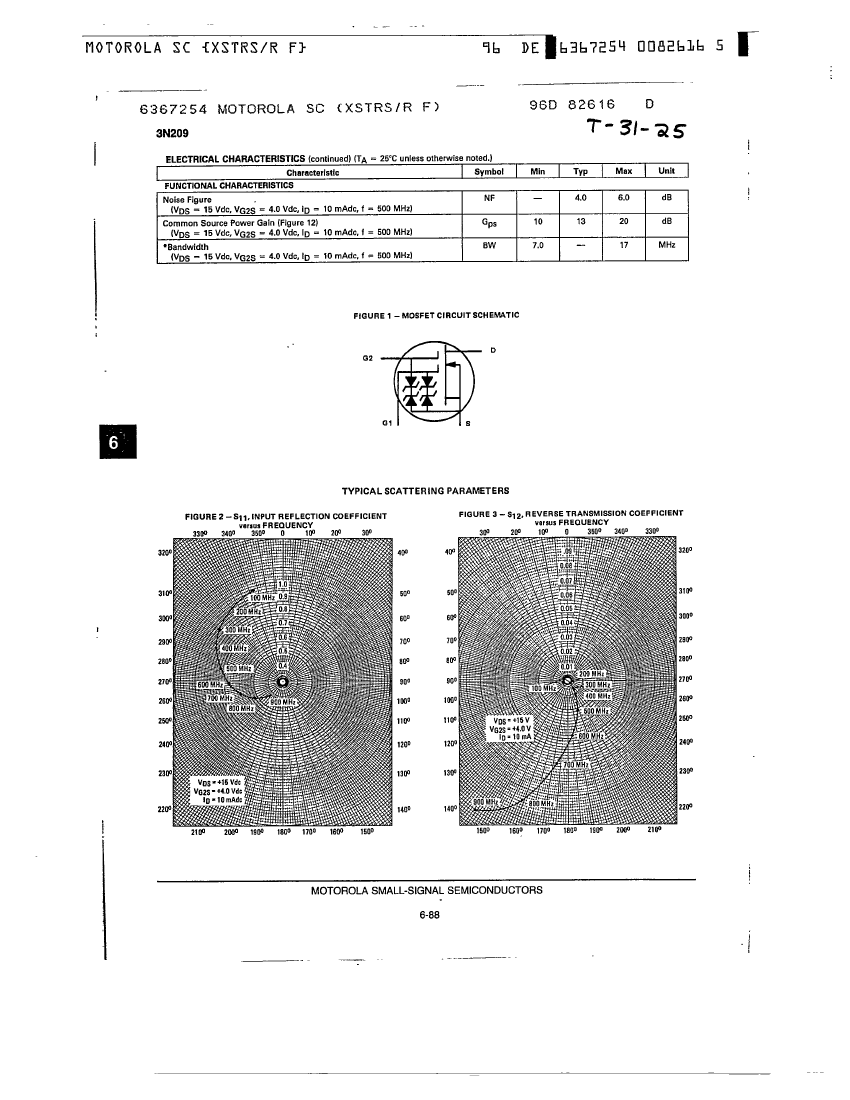

3N209 |
3N205 |
| Description |
RF Small Signal Field-Effect Transistor, 1-Element, Ultra High Frequency Band, Silicon, N-Channel, Metal-oxide Semiconductor FET, TO-206AF, CASE 20-03, TO-72, 4 PIN |
Power Field-Effect Transistor, N-Channel, Metal-oxide Semiconductor FET |
RF Small Signal Field-Effect Transistor, 1-Element, Very High Frequency Band, Silicon, N-Channel, Metal-oxide Semiconductor FET, TO-206AF, CASE 20-03, TO-72, 4 PIN |
| Is it Rohs certified? |
incompatible |
incompatible |
incompatible |
| Maker |
Motorola ( NXP ) |
Motorola ( NXP ) |
Motorola ( NXP ) |
| package instruction |
CYLINDRICAL, O-MBCY-W4 |
, |
CYLINDRICAL, O-MBCY-W4 |
| Reach Compliance Code |
unknown |
unknown |
unknown |
| Configuration |
SINGLE WITH BUILT-IN DIODE |
Single |
SINGLE |
| FET technology |
METAL-OXIDE SEMICONDUCTOR |
METAL-OXIDE SEMICONDUCTOR |
METAL-OXIDE SEMICONDUCTOR |
| JESD-609 code |
e0 |
e0 |
e0 |
| Operating mode |
DEPLETION MODE |
DUAL GATE, DEPLETION MODE |
DUAL GATE, DEPLETION MODE |
| Polarity/channel type |
N-CHANNEL |
N-CHANNEL |
N-CHANNEL |
| surface mount |
NO |
NO |
NO |
| Terminal surface |
Tin/Lead (Sn/Pb) |
Tin/Lead (Sn/Pb) |
Tin/Lead (Sn/Pb) |
| Base Number Matches |
1 |
1 |
1 |
| Shell connection |
SOURCE |
- |
SOURCE AND SUBSTRATE |
| Minimum drain-source breakdown voltage |
25 V |
- |
25 V |
| Maximum drain current (ID) |
0.05 A |
- |
0.05 A |
| Maximum feedback capacitance (Crss) |
0.03 pF |
- |
0.03 pF |
| highest frequency band |
ULTRA HIGH FREQUENCY BAND |
- |
VERY HIGH FREQUENCY BAND |
| JEDEC-95 code |
TO-206AF |
- |
TO-206AF |
| JESD-30 code |
O-MBCY-W4 |
- |
O-MBCY-W4 |
| Number of components |
1 |
- |
1 |
| Number of terminals |
4 |
- |
4 |
| Package body material |
METAL |
- |
METAL |
| Package shape |
ROUND |
- |
ROUND |
| Package form |
CYLINDRICAL |
- |
CYLINDRICAL |
| Certification status |
Not Qualified |
- |
Not Qualified |
| Terminal form |
WIRE |
- |
WIRE |
| Terminal location |
BOTTOM |
- |
BOTTOM |
| Transistor component materials |
SILICON |
- |
SILICON |
| Maximum drain current (Abs) (ID) |
- |
0.03 A |
0.05 A |
| Maximum operating temperature |
- |
200 °C |
200 °C |
| Maximum power dissipation(Abs) |
- |
0.3 W |
0.36 W |
