SKKH131/12D

Description
Silicon Controlled Rectifier, 204.1A I(T)RMS, 130000mA I(T), 1200V V(DRM), 1200V V(RRM), 1 Element
CategoryAnalog mixed-signal IC    Trigger device

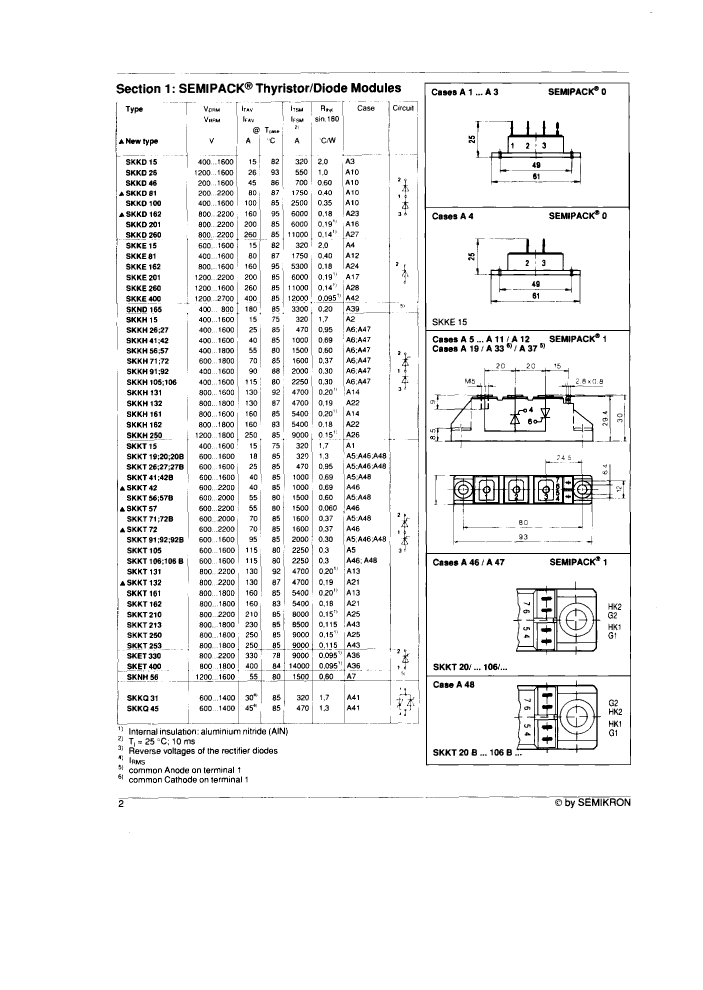

File Size48KB,1 Pages
ManufacturerSEMIKRON
Websitehttp://www.semikron.com
Download Datasheet Parametric Compare View All

SKKH131/12D Overview

Silicon Controlled Rectifier, 204.1A I(T)RMS, 130000mA I(T), 1200V V(DRM), 1200V V(RRM), 1 Element

SKKH131/12D Parametric

Parameter NameAttribute value
MakerSEMIKRON
package instructionFLANGE MOUNT, R-PXFM-X4
Reach Compliance Codeunknown
Shell connectionISOLATED
Nominal circuit commutation break time150 µs
ConfigurationSINGLE WITH BUILT-IN SERIES DIODE
Critical rise rate of minimum off-state voltage500 V/us
Maximum DC gate trigger current200 mA
Maximum DC gate trigger voltage3 V
Quick connection descriptionG-GR
Description of screw terminalsA-K-AK
Maximum holding current400 mA
JESD-30 codeR-PXFM-X4
Maximum leakage current50 mA
On-state non-repetitive peak current4700 A
Number of components1
Number of terminals4
Maximum on-state current130000 A
Maximum operating temperature130 °C
Minimum operating temperature-40 °C
Package body materialPLASTIC/EPOXY
Package shapeRECTANGULAR
Package formFLANGE MOUNT
Certification statusNot Qualified
Maximum rms on-state current204.1 A
Maximum repetitive peak off-state leakage current50000 µA
Off-state repetitive peak voltage1200 V
Repeated peak reverse voltage1200 V
surface mountNO
Terminal formUNSPECIFIED
Terminal locationUNSPECIFIED
Trigger device typeSCR

SKKH131/12D Related Products

SKKH131/12D SKKT20B/08D SKKT26/12D SKKT72/06D SKKT27/06D SKKQ31/06 SKKH26/12D
Description Silicon Controlled Rectifier, 204.1A I(T)RMS, 130000mA I(T), 1200V V(DRM), 1200V V(RRM), 1 Element 28.26A, 800V, SCR Silicon Controlled Rectifier, 39.25A I(T)RMS, 25000mA I(T), 1200V V(DRM), 1200V V(RRM), 2 Element, TO-240AA Silicon Controlled Rectifier, 109.9A I(T)RMS, 70000mA I(T), 600V V(DRM), 600V V(RRM), 2 Element, TO-240AA Silicon Controlled Rectifier, 39.25A I(T)RMS, 25000mA I(T), 600V V(DRM), 600V V(RRM), 2 Element, TO-240AA Silicon Controlled Rectifier, 21A I(T)RMS, 21000mA I(T), 600V V(DRM), 600V V(RRM), 2 Element Silicon Controlled Rectifier, 39.25A I(T)RMS, 25000mA I(T), 1200V V(DRM), 1200V V(RRM), 1 Element
package instruction FLANGE MOUNT, R-PXFM-X4 FLANGE MOUNT, R-PUFM-X7 FLANGE MOUNT, R-PUFM-X5 FLANGE MOUNT, R-PUFM-X7 FLANGE MOUNT, R-PUFM-X7 FLANGE MOUNT, R-PUFM-X4 FLANGE MOUNT, R-PUFM-X4
Reach Compliance Code unknown compliant compliant compliant compliant unknown unknown
Shell connection ISOLATED ISOLATED ISOLATED ISOLATED ISOLATED ISOLATED ISOLATED
Nominal circuit commutation break time 150 µs 80 µs 80 µs 80 µs 80 µs 80 µs 80 µs
Configuration SINGLE WITH BUILT-IN SERIES DIODE SERIES CONNECTED, 2 ELEMENTS SERIES CONNECTED, 2 ELEMENTS SERIES CONNECTED, 2 ELEMENTS SERIES CONNECTED, 2 ELEMENTS ANTI-PARALLEL, 2 ELEMENTS SINGLE WITH BUILT-IN SERIES DIODE
Critical rise rate of minimum off-state voltage 500 V/us 500 V/us 500 V/us 500 V/us 500 V/us 500 V/us 500 V/us
Maximum DC gate trigger current 200 mA 150 mA 150 mA 150 mA 150 mA 150 mA 150 mA
Maximum DC gate trigger voltage 3 V 3 V 3 V 3 V 3 V 3 V 3 V
Maximum holding current 400 mA 200 mA 200 mA 250 mA 200 mA 200 mA 200 mA
JESD-30 code R-PXFM-X4 R-PUFM-X7 R-PUFM-X5 R-PUFM-X7 R-PUFM-X7 R-PUFM-X4 R-PUFM-X4
Number of components 1 2 2 2 2 2 1
Number of terminals 4 7 5 7 7 4 4
Maximum operating temperature 130 °C 125 °C 125 °C 125 °C 125 °C 125 °C 125 °C
Minimum operating temperature -40 °C -40 °C -40 °C -40 °C -40 °C -40 °C -40 °C
Package body material PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY
Package shape RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR
Package form FLANGE MOUNT FLANGE MOUNT FLANGE MOUNT FLANGE MOUNT FLANGE MOUNT FLANGE MOUNT FLANGE MOUNT
Certification status Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified
Maximum rms on-state current 204.1 A 28.26 A 39.25 A 109.9 A 39.25 A 21 A 39.25 A
Maximum repetitive peak off-state leakage current 50000 µA 10000 µA 10000 µA 20000 µA 10000 µA 10000 µA 10000 µA
Off-state repetitive peak voltage 1200 V 800 V 1200 V 600 V 600 V 600 V 1200 V
Repeated peak reverse voltage 1200 V 800 V 1200 V 600 V 600 V 600 V 1200 V
surface mount NO NO NO NO NO NO NO
Terminal form UNSPECIFIED UNSPECIFIED UNSPECIFIED UNSPECIFIED UNSPECIFIED UNSPECIFIED UNSPECIFIED
Terminal location UNSPECIFIED UPPER UPPER UPPER UPPER UPPER UPPER
Trigger device type SCR SCR SCR SCR SCR SCR SCR
Maker SEMIKRON - - SEMIKRON SEMIKRON SEMIKRON SEMIKRON
Quick connection description G-GR - 2G 2G-2GR 2G-2GR 2AK G
Description of screw terminals A-K-AK - A-K-AK A-K-AK A-K-AK - A-K-AK
Maximum leakage current 50 mA - 10 mA 20 mA 10 mA 10 mA 10 mA
On-state non-repetitive peak current 4700 A - 470 A 1600 A 470 A 320 A 470 A
Maximum on-state current 130000 A - 25000 A 70000 A 25000 A 21000 A 25000 A
Is it Rohs certified? - conform to conform to conform to conform to - -
JESD-609 code - e3/e4 e2 e2 e2 - -
Peak Reflow Temperature (Celsius) - NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED - -
Terminal surface - TIN/SILVER Tin/Silver (Sn/Ag) Tin/Silver (Sn/Ag) Tin/Silver (Sn/Ag) - -
Maximum time at peak reflow temperature - NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED - -
