1 OR 2 KEY
ON/OFF & PAUSE
RGB LED IC
FEATURES
功½敘述
‧
ON/OFF：ON/OFF trigger.
‧
PAUSE：Pause the color and brightness.
單鍵
OR
兩鍵
ON/OFF ,
暫停
三色燈
LED IC
Section
1
2
3
4
LED FLASH
M1351R
Function
1/2 Phase.
七½主色變化
七½變化
七½交錯漸明漸暗
S1
X
VDD
X
VDD
S2
X
X
VDD
VDD
‧
TRIG：ON/OFF & PAUSE trigger，Push switch≧2sec power off.
‧
S1,S2：4 section pattern select.
‧
OPT：“ OPEN ” = Sink output, “ VSS ” = Source output.
‧
DIP,SOP Package 16 pin.
APPLICATION
產品應用
‧
Blinking LED, Function indicator, R.G.B Mix etc..
ELECTRICAL CHARACTERISTICS
電氣規格
Characteristics
工½電壓
Operating Voltage
工½電流
Operating Current
靜態電流
推動電流
振盪頻率
工½溫度
Quiescent Current
Driving Current
Oscillator Frequency
Operating Temperature
Sym.
V
DD
I
OP
I
SB
I
OL
F
osc
Temp.
Min.
3.6
─
─
20
─
-10
Typ.
4.5
0.1
1
─
128
25
Max.
5.0
0.5
5
─
─
70
( @V
DD
=4.5V unless otherwise specified )
Unit
V
mA
μA
mA
KHz
℃
@V
DS
= 1.2 V
External±30%, Rosc=180KΩ
No load
REMARKS
APPLICATION DIAGRAM
參考電路圖
(A) SINK OUTPUT
VDD = 4.5V
BL
GL
RL
M1351R
S2
R
R
R
1
16
S1
ON/OFF
VDD
PAUSE
ON/OFF
S1
S2
VDD
PAUSE
TRIG
OSCI
TEST1
BL
GL
RL
VSS
8
9
OPT
VSS
M1351R
1.43 x 1.35 mm
2
底=VDD
OPT
TRIG
OSCO
TEST2
R
OSC
OSCI
OSCO
1
/
3
2006-05-17
一華半導體股½有限公司
MOSDESIGN SEMICONDUCTOR CORP.
TAIPEI : TEL :
FAX :
H.K. : TEL :
FAX :
886-2- 22783733
886-2- 22783633
852- 27569109
852- 27566961
1 OR 2 KEY
ON/OFF & PAUSE
RGB LED IC

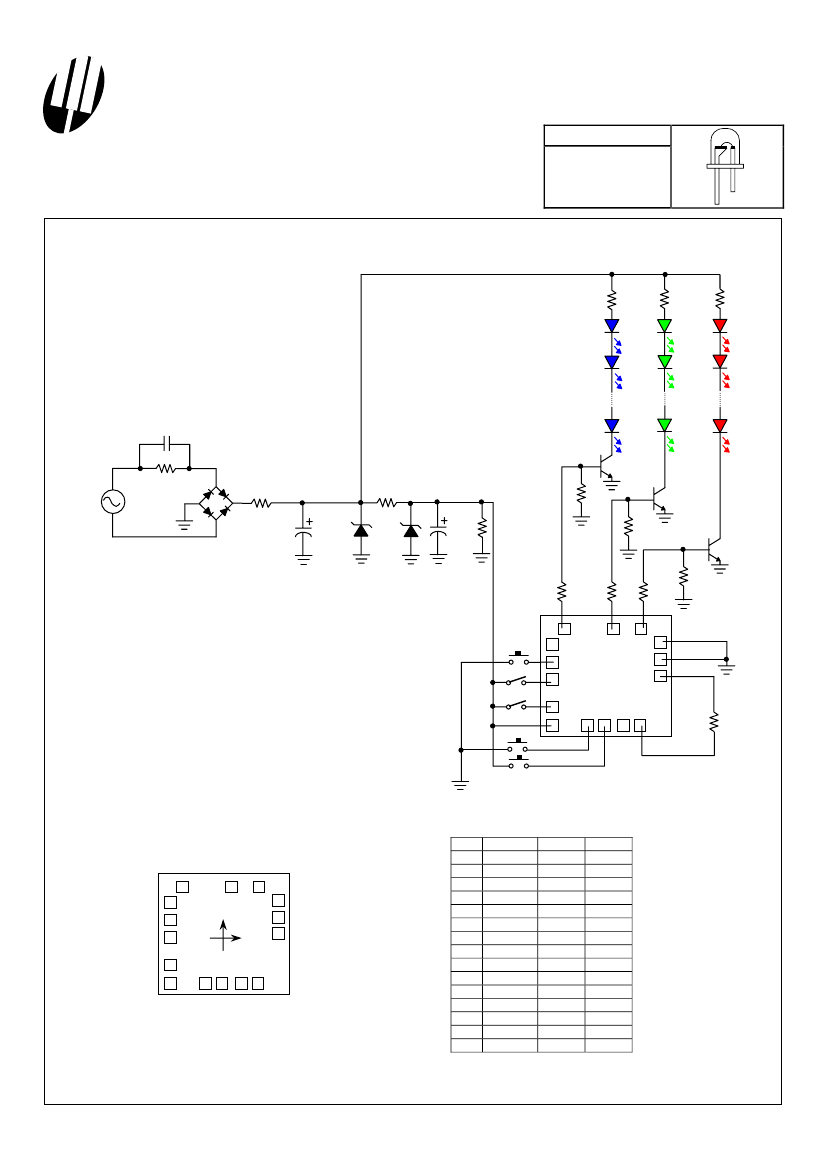

(B) SOURCE OUTPUT
單鍵
OR
兩鍵
ON/OFF ,
暫停
三色燈
LED IC
LED FLASH
M1351R
VDD1
BL
GL
RL
0.68uF/250V
H
560KΩ
62Ω/1W
AC
470uF
/16V
4.5V
10KΩ
4.7K
1KΩ
47uF
4.7K
N
4.7K
120Ω
72Ω
180Ω
VSS
OPT
ON/OFF
S1
S2
VDD
PAUSE
TRIG
OSCI
M1351R
1.43 x 1.35 mm
2
底=VDD
OSCO
R
OSC
PAD ASSIGNMENT & POSITION
No.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
NAME
TEST1
ON/OFF
S1
S2
VDD
PAUSE
TRIG
TEST2
OSCI
OSCO
OPT
VSS
RL
GL
BL
X
-594.40
-589.40
-589.40
-589.40
-589.40
-199.00
-12.00
198.30
385.30
589.40
594.40
589.40
369.30
73.10
-481.70
UNIT : um
Y
320.50
138.50
-49.60
-356.60
-552.00
-552.00
-552.00
-552.00
-552.00
-1.20
168.50
343.50
494.70
494.70
494.70
15
14
13
1
2
3
4
5
6
7
8
9
Y
X
( 0,0 )
12
11
10
* CHIP SIZE ~ 1.43 X 1.35 mm
2
* IC substrate should be connected to VDD in PCB (PCB
上
IC
必須接
VDD)
2
/
3
2006-05-17
一華半導體股½有限公司
MOSDESIGN SEMICONDUCTOR CORP.
TAIPEI : TEL :
FAX :
H.K. : TEL :
FAX :
886-2- 22783733
886-2- 22783633
852- 27569109
852- 27566961
1 OR 2 KEY
ON/OFF & PAUSE
RGB LED IC
PATTERN
(變化示意圖)
* SECTION 1：1/2 PHASE
R
G
B
約
28.2
秒
單鍵
OR
兩鍵
ON/OFF ,
暫停
三色燈
LED IC
LED FLASH
M1351R
* SECTION 2：七½主色變化
R
G
B
約
131.6
秒
* SECTION 3：七½變化
R
G
約
84.6
秒
B
* SECTION 4
：七½交錯漸明漸暗
R
G
B
約
131.6
秒
*All specs and applications shown above subject to change without prior notice.
(
以上電路及規格僅供參考,本公司得逕行修正
)
3
/
3
2006-05-17
